一种新型尼龙杖尖的制作方法

本实用新型涉及一种户外装备技术领域，尤其涉及一种新型尼龙杖尖。

背景技术：

登山杖的杖尖材质有橡胶头、铁制、碳钨钢等。碳钨钢最硬，价钱也最贵，橡胶头最便宜，但是也比较不能应付崎岖的户外地形，耐磨性也不如碳钨钢头。杖尖的花纹常见的有网形纹、钻石纹、格状纹等，其中钻石纹的防滑性及穿透性最佳。

现有技术中，如专利号为201520027677.4，申请日为2015.01.16《快速插接结构及登山杖》，该实用新型通过多节折叠的方式实现长杆的收缩，不会产生伸缩杆的上粗下细的结构，强度更好。节数可以任意设置，收缩后的长度更短，携带方便。但是该实用新型连接牢固度欠佳，容易产生松动，进而发生脱落，有待进一步改进。

技术实现要素：

针对上述现有技术的现状，本实用新型所要解决的技术问题在于提供一种采用过盈配合连接方式、结构新颖、防滑效果好的尼龙杖尖。

本实用新型解决上述技术问题所采用的技术方案为：一种新型尼龙杖尖，包括杖套、接头、杖尖和登山杖节，其特征在于：所述杖套的上端成型有多个卡爪，所述卡爪的大小和形状均相同；所述杖套内部设置有型腔；所述登山杖节穿过杖套插入到型腔中；所述杖套的下方连接有接头，所述接头的下方连接有杖尖。

进一步地，所述杖套与登山杖节采用过盈连接。

进一步地，所述卡爪的数量为3～6，且沿圆周方向等角度排列。

进一步地，所述杖套的第一边线为弧线。

进一步地，所述杖套的下方设置有凸台。

与现有技术相比，本实用新型的优点在于：本实用新型的杖尖连 接处采用三爪状，且杖子本身具有一定锥度，三爪状的设计使得杖尖可以与上一节杖上的抱箍完美结合，这样外锁锁住后，连接处没有缝隙，不会脱落。

附图说明

图1为本实用新型的主视剖面结构图；

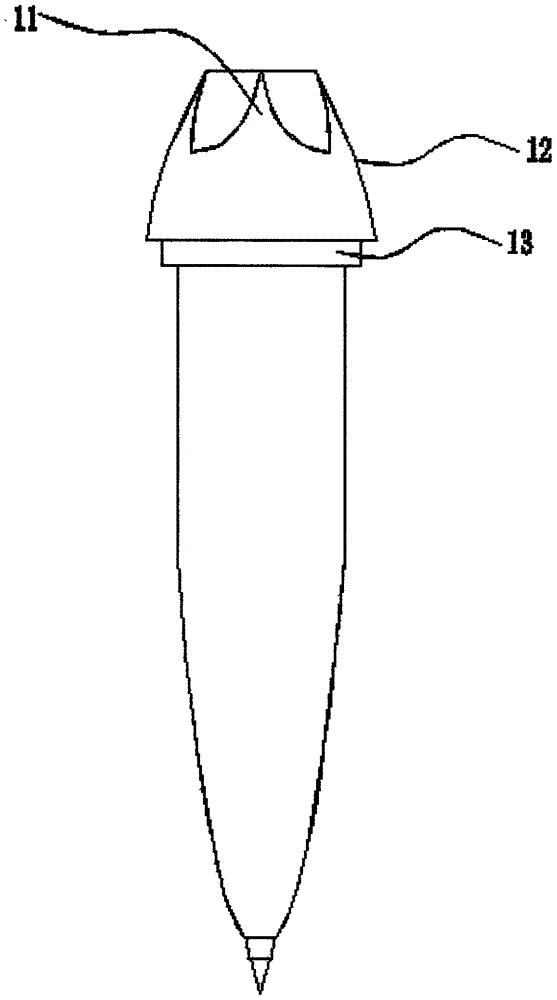

图2为本实用新型的杖套结构图；

具体实施方式

如图1-2所示，一种新型尼龙杖尖，包括杖套1、接头2、杖尖3和登山杖节4，杖套1的上端成型有三个卡爪11，三个卡爪11的大小和形状相同，沿圆周方向等角度排列，三个卡爪的结构可以与登山杖节5的抱箍完美结合；杖套1的第一边线12为弧线；杖套1的下方设置有凸台13；杖套1内部设置有型腔14，可以容纳登山杖节5。杖套1的下方连接有接头2，接头2的下方连接有杖尖3；登山杖节5穿过杖套1插入到型腔14中，当杖套1锁住后，连接处没有缝隙，不会脱落，杖套1与登山杖节5采用过盈连接。

本实用新型各部件之间的连接紧密度更好，外形更加美观，适用范围更广，强度高，实用性强。

最后应说明的是：以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的技术人员应当理解，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行同等替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神与范围。
