一种可拆卸太阳能户外圆形遮阳伞的制作方法

本实用新型涉及遮阳伞技术领域，具体为一种可拆卸太阳能户外圆形遮阳伞。

背景技术：

太阳伞，是人们在户外工作或休闲时常用的一种遮阳工具，但传统的太阳伞一般体积较大，携带极为不便，使用安装时也特别麻烦，功能也十分单一；同时人们在户外工作状态下，经常遭遇电子设备电量不足的情况，因用电设备电量不足引发事故的事也时有发生。

技术实现要素：

针对以上问题，本实用新型提供了一种可拆卸太阳能户外圆形遮阳伞，通过将太阳伞设置为可螺旋拆卸，方便携带安装；并且安装有太阳能电池能够太阳能转换成电能，为人们解决紧急充电的问题，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型提供如下技术方案：一种可拆卸太阳能户外圆形遮阳伞，包括伞面、伞柄、十字支撑座，伞面的外表面上铺设有太阳能薄膜电池，伞面为双层伞布，且两层伞布之间铺设有伞骨，伞骨通过伞骨架收束环套接在伞柄上，伞面的中心安装有螺旋套环；伞柄顶端安装有螺旋杆，且螺旋杆与螺旋套环旋转连接，伞柄的底端连接有螺纹杆，且螺纹杆与十字支撑座相连接；十字支撑座包括底座和连接杆，底座内还安装有蓄电池。

作为本实用新型一种优选的技术方案，所述伞柄中心设置有导线孔，且太阳能薄膜电池通过导线孔中的导线连接有光伏逆变器，光伏逆变器安装在底座中。

作为本实用新型一种优选的技术方案，所述伞柄上还安装有普通电插座和USB接线口。

作为本实用新型一种优选的技术方案，所述伞柄分为上部伞柄和 下部伞柄两个部分，且上部伞柄和下部伞柄之间通过旋转螺栓连接。

与现有技术相比，本实用新型的有益效果是：该户外可拆卸太阳能圆形遮阳伞，通过设置螺纹杆、螺旋套环连接伞面和伞骨，螺纹杆和连接杆实现伞骨和支架连接，实现太阳伞的可拆卸功能，方便携带；通过太阳能薄膜电池转换太阳能，并且存储在蓄电池里，通过普通电插座和USB接线口提供紧急充电，解决人们的燃眉之急，避免出现各种危险。

附图说明

图1为本实用新型结构示意图；

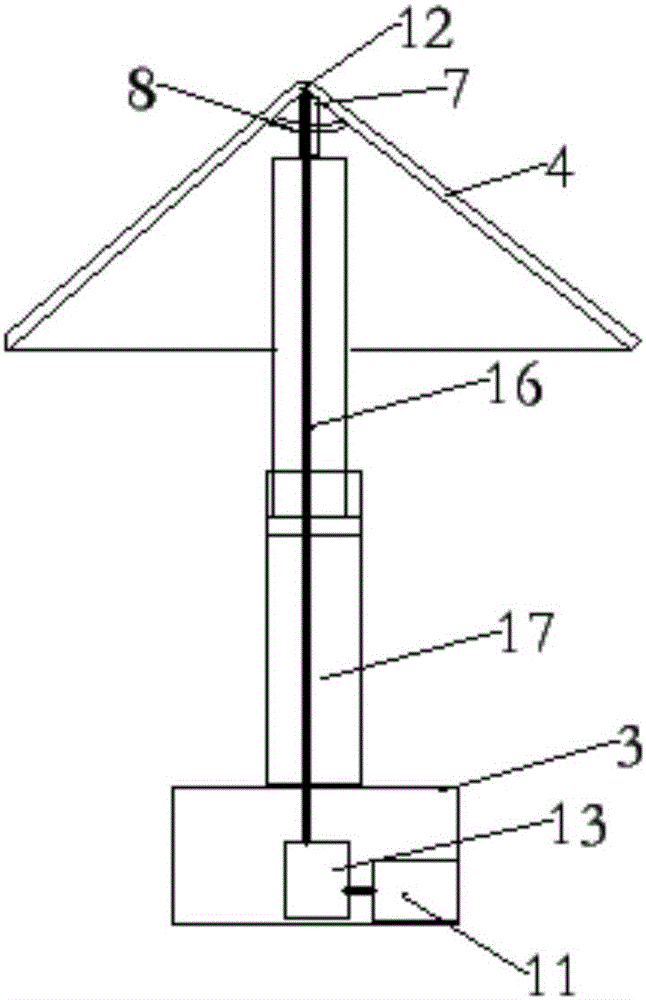

图2为本实用新型剖面结构示意图。

图中：1－伞面；2－伞柄；3－十字支撑座；4－太阳能薄膜电池；5－伞骨；6－伞骨架收束环；7－螺旋杆；8－螺旋套环；9－底座；10－连接杆；11－蓄电池；12－导线孔；13－光伏逆变器；14－普通电插座；15－USB接线口；16－上部伞柄；17－下部伞柄；18－旋转螺栓。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例：

请参阅图1和图2，本实用新型提供一种技术方案：一种可拆卸太阳能户外圆形遮阳伞，包括伞面1、伞柄2、十字支撑座3，所述伞面1的外表面上铺设有太阳能薄膜电池4，伞面1为双层伞布，且两层伞布之间铺设有伞骨5，伞骨5通过伞骨架收束环6套接在伞柄2上，伞面1的中心安装有螺旋套环8；所述伞柄2顶端安装有螺旋杆7，且螺旋杆7与螺旋套环8旋转连接，伞柄2的底端有螺纹，且与 十字支撑座3相连接；所述十字支撑座3包括底座9和连接杆10，底座9内还安装有蓄电池11；

所述伞柄2中心设置有导线孔12，且太阳能薄膜电池4通过导线孔12中的导线连接有光伏逆变器13，光伏逆变器13安装在底座9中；所述伞柄2上还安装有普通电插座14和USB接线口15，所述伞柄，2分为上部伞柄16和下部伞柄17两个部分，且上部伞柄16和下部伞柄17之间通过旋转螺栓18连接。

本实用新型的工作原理：所述伞面1起遮阴作用，所述太阳能薄膜电池4吸收太阳光将太阳能转换成电能，并通过导线穿过导线孔12连接到太阳能逆变器13上，所述太阳能逆变器13将交流电转换成直流电，并将电能存储到蓄电池11中，所述伞柄2和伞骨5支撑起整个伞面1，并且伞骨5通过伞骨架收束环6套接在伞柄2上，通过推拉伞骨架收束环6打开或收起伞面1；伞柄2的上部伞柄16和下部伞柄17两个部分通过旋转螺栓18连接，转动旋转螺栓18能够调节伞柄2的长度，伞柄2通过顶部的螺旋杆7与螺旋套环8和伞面1连接，伞柄2下部通过螺纹杆8与十字支撑座3相连接，通过旋接的方式，实现各个部分可拆卸连接；所述伞柄2上的普通电插座14和USB接线口15可以为一般的小功率电器和手机供电。

该户外可拆卸太阳能圆形遮阳伞，通过设置螺纹杆、螺旋套环连接伞面和伞骨，螺纹杆和连接杆实现伞骨和支架连接，实现太阳伞的可拆卸功能，方便携带；通过太阳能薄膜电池转换太阳能，并且存储在蓄电池里，通过普通电插座和USB接线口提供紧急充电，解决人们的燃眉之急，避免出现各种危险。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
