一种戒指的制作方法

本实用新型涉及饰品技术领域，特别涉及一种戒指。

背景技术：

戒指是一种佩戴于手指上的饰品，常见的戒指一般为裸戒和镶嵌戒两类，其中，镶嵌戒通常由戒托以及镶嵌于戒托上的珠宝构成。

现有技术中，镶嵌戒的戒托一般包括指圈以及固连于指圈上的镶嵌座构成，指圈与镶嵌座之间为刚性连接，佩戴者在工作生活中，由于镶嵌座突出于指圈表面，极易与办公桌、栏杆等物件发生碰撞，导致镶嵌座变形损坏，给佩戴者造成损失。

因此，如何提供一种戒指，使其具有一定的缓冲功能，避免在撞击时受损，成为本领域技术人员亟待解决的重要技术问题。

技术实现要素：

有鉴于此，本实用新型提供了一种戒指，以达到使其具有一定的缓冲功能，避免在撞击时受损的目的。

为实现上述目的,本实用新型提供如下技术方案：

一种戒指，包括：

指圈；

安装座，固连在所述指圈的外表面上；

镶嵌座，可滑动地设置于所述安装座上。

优选地，所述安装座的形状为开口圆弧形，所述安装座上沿所述安装座的走向开设有滑槽，所述镶嵌座与所述滑槽滑动配合。

优选地，所述滑槽穿透所述安装座的厚度方向，所述镶嵌座包括镶嵌部、滑杆以及限位部，所述滑杆穿过所述滑槽且所述滑杆的两端分别与所述镶嵌部及所述限位部固连，所述镶嵌部与所述限位部能够形成用于限制所述滑杆沿所述安装座厚度方向的移动的限位件。

优选地，所述限位部呈半球形，且其直径大于所述滑槽的宽度。

优选地，所述镶嵌部为圆盘形，其一侧表面与所述滑杆的端部固连，另一侧表面可设置用于镶嵌珠宝的凹槽。

优选地，所述滑槽的侧壁上设置有台阶面，所述台阶面将所述滑槽分隔为宽槽段以及窄槽段，所述限位部能够隐入所述宽槽段中。

优选地，所述台阶面为沿所述宽槽段向所述窄槽段方向直径逐渐缩小的锥面，且所述台阶面与所述宽槽段及所述窄槽段之间均为圆滑过渡连接。

优选地，所述安装座的轴线与所述指圈的轴线垂直相交。

优选地，所述指圈呈开口圆弧形，所述安装座与所述指圈的两端固连。

优选地，所述镶嵌座设置有多个，且至少有两种不同的形状。

从上述技术方案可以看出，本实用新型提供的戒指，包括指圈、安装座以及镶嵌座，其中，安装座固连在指圈的外表面上；镶嵌座可滑动地设置于安装座上；从上述结构中可以看出，镶嵌座通过安装座滑动连接于指圈上，实现了与指圈的柔性连接，在受到撞击时，镶嵌座能够相对于指圈滑动，从而起到一定的缓冲作用，避免受损。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

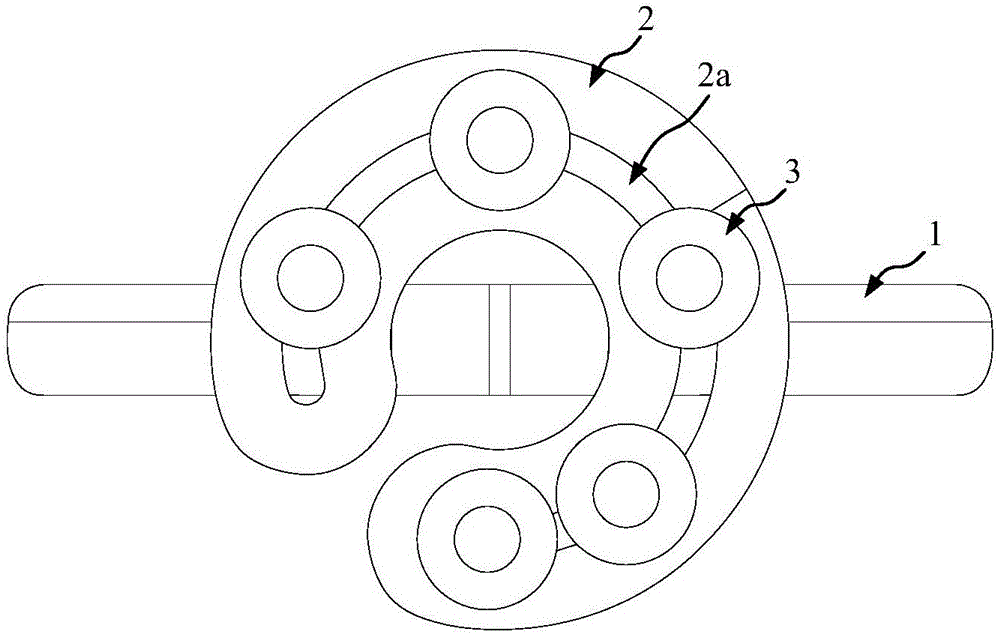

图1为本实用新型实施例提供的戒指的结构示意图；

图2为本实用新型实施例提供的戒指的俯视图；

图3为本实用新型实施例提供的戒指的仰视图；

图4为本实用新型实施例提供的戒指中的镶嵌座的结构示意图。

具体实施方式

本实用新型提供了一种戒指，以达到使其具有一定的缓冲功能，避免在撞击时受损的目的。

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1，图1为本实用新型实施例提供的戒指的结构示意图。

本实用新型实施例提供的一种戒指，包括指圈1、安装座2以及镶嵌座3。

其中，安装座2固连在指圈1的外表面上；镶嵌座3既可以以自身的装饰物，也可以用于镶嵌珠宝，且镶嵌座3可滑动地设置于安装座2上。

与现有技术相比，本实用新型实施例提供的戒指，镶嵌座3通过安装座2滑动连接于指圈1上，实现了与指圈1的柔性连接，在受到撞击时，镶嵌座3能够相对于指圈1滑动，从而起到一定的缓冲作用，避免受损。

安装座2主要起到连接镶嵌座3以及指圈1的作用，其在兼顾上述作用的同时还应当使戒指美观，因此，在本实用新型实施例中，安装座2的形状为开口圆弧形，安装座2上沿安装座2的走向开设有滑槽2a，镶嵌座3与滑槽2a滑动配合。

当然，安装座2的形状不仅仅限于上述的开口圆弧形，其还可以是圆环形、月牙形、五角星形等等，本领域技术人员可以根据需要对其进行设计，在此不做限定。

镶嵌座3与滑槽2a可以通过多种结构实现滑动配合，比如，滑槽2a可以为T形槽，镶嵌座3通过设置于底部的T形滑块与T形槽配合实现镶嵌座3与滑槽2a的滑动配合，当然，还可以采用其他的结构，比如，在本实用新型实施例中就提供了另一种结构的滑槽2a，请参阅图2-图4，图2为本实用新型实施例提供的戒指的俯视图，图3为本实用新型实施例提供的戒指的仰视图，图4为本实用新型实施例提供的戒指中的镶嵌座的结构示意图，滑槽2a穿透安装座2的厚度方向，镶嵌座3包括镶嵌部31、滑杆32以及限位部33，滑杆32穿过滑槽2a且滑杆32的两端分别与镶嵌部31及限位部33固连，镶嵌部31与限位部33能够形成用于限制滑杆32沿安装座2厚度方向的移动的限位件，上述的结构，结构简单，便于制作及组装，且对于加工精度的要求较低，有助于降低加工成本。

限位部33及镶嵌部31在保证对滑杆32进行限位的前提下，可以出于美观的考虑设计成各种形状，在本实用新型实施例中，限位部33呈半球形，且其直径大于滑槽2a的宽度。进一步地，镶嵌部31位圆盘形，其一侧表面与滑杆32的端部固连，另一侧表面可设置用于镶嵌珠宝的凹槽。

上述技术方案中，限位部33为半球形，如果将其暴露在外，尤其是当镶嵌座3数量较多时，容易影响戒指的美观度，因此，在本实用新型实施例中，滑槽2a的侧壁上设置有台阶面2b，台阶面2b将滑槽2a分隔为宽槽段以及窄槽段，限位部33能够隐入宽槽段中。

为了进一步优化上述技术方案，台阶面2b为沿宽槽段向窄槽段方向直径逐渐缩小的锥面，且台阶面2b与宽槽段及窄槽段之间均为圆滑过渡连接。

出于对称、美观及稳定性的考虑，在本实用新型实施例中，安装座2的轴线与指圈1的轴线垂直相交，当然，这只是针对安装座2为开口圆弧形时所作的优选实施方案，当安装座2的形状发生变化时，其与指圈1间的相对位置本领域技术人员可以根据需要进行适当的调整，只要能够保证连接的稳定性及美观即可。

进一步优化上述技术方案，在本实用新型实施例中，指圈1呈开口圆弧形，安装座2与指圈1的两端固连。这种结构的指圈1与安装座2之间有两个连接点，因此，既能够节省材料，又能够保证连接的稳固。

镶嵌座3的数量可以设置根据安装座2及自身的大小进行调整，其形状也可以随意设置，在本实用新型实施例中，镶嵌座3设置有多个，且至少有两种不同的形状。
