一种能使表带寿命延长的表扣的制作方法

本实用新型涉及一种表带扣合件，具体涉及一种能够在咬合皮带的同时不会损伤皮带的表扣。

背景技术：

目前腕表的皮质表带一般采用在表带上打7～8个扣合孔来调整松紧并扣合，由于此种皮带扣在扣合后扣针会对扣合孔施加一定的力，久而久之扣合孔会被拉大或者拉烂，特别是当皮带受到外力拉扯的时候。

技术实现要素：

本实用新型的目的在于针对上述技术问题提出一种能够可靠咬合固定皮带但同时不会损伤皮带的能使表带寿命延长的表扣。

本实用新型解决上述技术问题所采用的技术方案为：一种能使表带寿命延长的表扣，包括制框、制芯、用于固定连接皮带的制盖以及用于插设皮带的底盒；所述制芯的两端分别与制框和制盖铰接连接，所述底盒铰接设置在所述制框的自由端；所述底盒设有朝向所述制框的用于插设皮带的插槽，且该插槽上方的制框上设有表面平整的压紧部；所述压紧部在底盒旋转到平行于制框的位置时将插入插槽的皮带压紧扣合在插槽内。

扣合时，将所述底盒围绕所述制框旋转至与制框大致垂直的位置，把皮带穿入所述底盒的插槽内并调整至适合的长度后，再将所述底盒旋转至所述制框的底部且与所述制框平行，并将所述制盖旋转与所述制框扣合。

在本实用新型中，所述压紧部为设置在所述制框的前端下方的制框鹰嘴。

在本实用新型中，所述插槽底部设有与所述压紧部匹配的弧形凹位。

在本实用新型中，所述制盖设有用于固定连接皮带的生耳钉。

在本实用新型中，所述底盒的两侧分别设有向上延伸的半圆形连接板且该半圆形板的中心设有连接孔；所述制框的自由端设有与所述连接孔匹配的通孔，并通过子母套钉与所述底盒的两侧的连接孔连接。

在本实用新型中，所述表扣设有用于扣合的伸缩勾扣装置，所述伸缩勾扣装置包括设在所述制盖内的伸缩钩、用于控制所述伸缩钩动作的控制按钮以及设置在所述制框的自由端且与所述伸缩钩匹配的扣合位。

在本实用新型中，所述控制按钮对称突出设置在所述制盖的两侧。

本实用新型通过在制框的自由端设置可以自由旋转的底盒，将皮带插设在底盒内并调整皮带至佩戴者适合的长度后再旋转至制框的底部并与制框平平的位置，此时制框自由端的制框鹰嘴将皮带紧迫于底盒的插槽内，将皮带固定，取消了皮带上的扣合孔，达到佩戴效果的同时不损伤皮带。

附图说明

图1为本实用新型一实施例中的表扣的爆炸结构示意图；

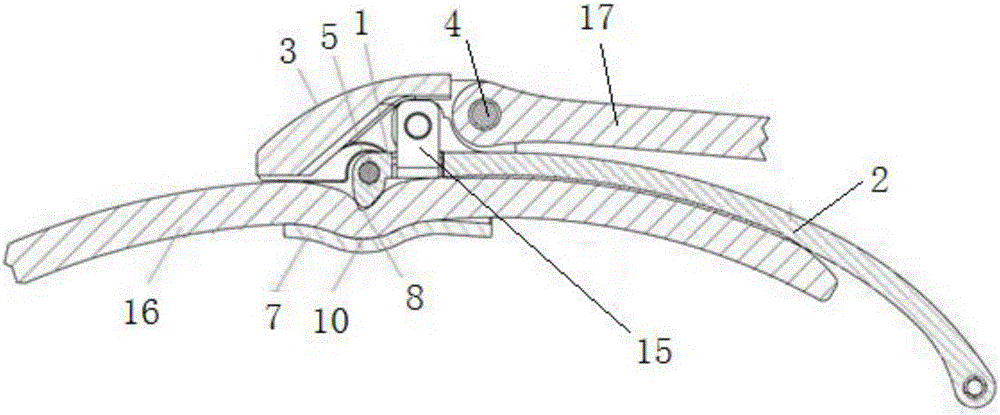

图2为本实用新型一实施例中的表扣的剖视结构示意图；

图3为本实用新型一实施例中的表扣扣合过程示意图。

具体实施方式

为了更清楚地说明本实用新型的技术方案，以下结合附图及实施例，对本实用新型的技术方案进行进一步详细说明，显而易见地，下面描述仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些实施例获得其他的实施例。

参照图1至图3，一种能使表带寿命延长的表扣，包括制框1、制芯2、用于固定连接皮带的制盖3以及用于插设皮带的底盒7；制芯2的两端分别与制框1和制盖3铰接连接，底盒7铰接连接在制框1的自由端；底盒7设有朝向制框的用于插设皮带的插槽9，且该插槽9上方的制框1上设有表面平整的压紧部8；压紧部8在底盒7旋转到平行于制框1的位置时将插入插槽9的皮带压紧扣合在插槽9内。

扣合时，将底盒7围绕制框1旋转至与制框1大致垂直的位置，把皮带穿入底盒7的插槽9内并调整至适合佩戴者的长度后，再将底盒7旋转至制框1的底部且与制框1平行，使得制框1自由端的压紧部8与底盒7的插槽9紧密配合，将插槽9内的皮带紧紧的压迫住，并将制盖3旋转与制框1扣合，达到佩戴效果。

在一具体实施例中，压紧部8为设置在制框1的前端下方的制框1鹰嘴，该制框1鹰嘴大致与制框1自由端垂直，制框1鹰嘴的端部为光滑圆弧，在压迫皮带的同时可以最大程度的保护皮带。

在一具体实施例中，插槽9底部设有与制框1鹰嘴匹配的弧形凹位10，通过制框1鹰嘴将皮带部分压向弧形凹位10内，使得皮带在制框1鹰嘴处形成一个弯折，可以极大地增加制框1鹰嘴对皮带的压迫力，达到更稳定地佩戴效果。

在一具体实施例中，皮带固定连接在制盖3的端部，制盖3设有用于固定连接皮带的生耳钉4，并且还设有用于容纳皮带的连接端部的缺口，可以保证表扣的表面平整。

在一具体实施例中，底盒7的两侧分别设有向上延伸的半圆形连接板11且该半圆形板连接板11的中心设有连接孔；制框1的自由端设有与连接孔匹配的通孔，并通过子母套钉与底盒7的两侧的连接孔连接，使得底盒7可以围绕制框1自由端旋转。优选的，该子母套钉包括插设在通孔内的字母管5和连接半圆形连接板11的子母钉6。

在一具体实施例中，表扣设有用于扣合的伸缩勾扣装置，伸缩勾扣装置包括设在制盖3内的伸缩钩15、用于控制伸缩钩15动作的控制按钮14以及设置在制框1的自由端且与伸缩钩15匹配的扣合位13；控制按钮14对称突出设置在制盖3的两侧。制盖3旋转扣合到制框1后，设置在制框1内的伸缩钩15扣入勾住设置在制框1的扣合位13，使得表扣稳定扣合，需解开表扣时，按压制盖3两侧的控制按钮14解开伸缩钩15对扣合位13的勾扣，即可将表扣打开。

本实用新型通过在制框1的自由端设置可以自由旋转的底盒7，将皮带插设在底盒7内并调整皮带至佩戴者适合的长度后再旋转至制框1的底部并与制框1平平的位置，此时制框1自由端的制框1鹰嘴将皮带紧迫于底盒7的插槽9内，将皮带固定，取消了皮带上的扣合孔，达到佩戴效果的同时不损伤皮带。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以作出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
