新型文具盒的制作方法

本实用新型涉及学生用具领域，具体涉及新型文具盒。

背景技术：

文具盒是学生用来装钢笔、铅笔、尺子、橡皮等文具的盒子。质地很多，一般有木质、铁质、塑料制品，形状各异，多为长方体形状。

还有一种文具盒使用布做的，名叫“笔袋”，是近几年中小学生的“文具盒新宠”。这种笔袋的优点是携带方便、也很实用，很适合小朋友使用;缺点是结构较小，布质材料容易变形，不能够很好地保护文具，而且容纳空间有限，不能够分类放置不同的文具。也有一种自动文具盒，由外盒体和内盒体组成，在外盒体的一长侧空面内活动插入内盒体，外盒体另一长侧的上沿铰链连接盒盖，盒盖是由两个窄盒盖铰链连接的盒盖，外盒体的短侧外面有弹簧片，弹簧片穿过外盒盖到达内盒体短侧面上，在内盒体短侧面上有与弹簧片端部配合的多个凹槽。这种自动文具盒的优点是可变大变小，可适应放入的文具而进行调整，方便实用;缺点是结构较为复杂，而且造价较高，损坏后不便于修理，报废率高。

技术实现要素：

本实用新型的目的是解决以上缺陷，提供新型文具盒，其结构新颖，而且增设有密码锁，安全有保障。

本实用新型的目的是通过以下方式实现的：

新型文具盒，包括第一盒体及第二盒体，第二盒体位于第一盒体的上方，第一盒体与第二盒体的长宽相等，第一盒体与第二盒体的后侧边通过铰链进行连接，使第二盒体配对盖合在第一盒体上，第一盒体为双层结构，包括位于底部的第一容纳层及位于顶部的第二容纳层，第一容纳层与第二容纳层的开口均向上，第二容纳层包括第一活动框和第二活动框，第一容纳层的内侧面设有用于支撑第一活动框的第一支撑筋及用于支撑第二活动框的第二支撑筋，第一活动框的底面边缘架设在第一支撑筋的顶部，使第一活动框可直接进行拆卸移动，第二活动框的底面边缘架设在第二支撑筋的顶部，在第二活动框后端的外边角设有转轴，转轴的底端穿入第一容纳层内，且在第一盒体的前侧面及外侧面留有便于第二活动框从侧向转出的侧向开口，第二活动框内设有密码锁，密码锁用于配对锁紧第一盒体与第二盒体，同时锁紧第二活动框。

上述说明中，作为优选的方案，所述第二盒体包括底盒及顶盖，底盒及顶盖后侧边通过铰链进行连接，使顶盖配对盖合在底盒上，底盒与顶盖之间设有第三容纳层，底盒与顶盖之间通过配对的卡紧组件进行扣合，增设有第三容纳层使文具盒可容纳更多的文具。

上述说明中，作为优选的方案，所述顶盖的内侧面设有九九乘法表和/或者课程表。

上述说明中，作为优选的方案，所述第三容纳层内设有横向隔层，使第三容纳层被分隔成两格以上。

上述说明中，作为优选的方案，所述第一容纳层内设有可拆卸的削笔刀，削笔刀的洞口延伸至第一盒体的外侧面。削笔刀可直接在文具盒上使用，也可以拆卸下来单独使用，增加文具盒的功能，同时不需要在文具盒内再另外放置独立的削笔刀。

上述说明中，作为优选的方案，削笔刀的洞口与第一盒体的外侧面平齐，削笔刀的刀片位于第一盒体的底部。

上述说明中，作为优选的方案，所述第一活动框的外侧面设有至少两条竖向设置的导向凹槽，第一盒体的内侧面设有至少两条与导向凹槽位置配对的导向柱，安装第一活动框时使导向凹槽配对卡入导向柱内。

上述说明中，作为优选的方案，所述第一活动框及第二活动框的顶面均与第一盒体的顶面平齐。

本实用新型所产生的有益效果是：第一盒体为双层结构，增大容纳空间，可容纳更多的文具，同时第一活动框可直接进行拆卸移动，当需要盛装较为大件的文具时可直接将第一活动框拆卸下来，使第一容纳层与第二容纳层导通，另外在第二活动框上设置有转轴，第二活动框可从侧向转出，便于拿取第一容纳层的文具，操作简单，使用灵活方便，同时还在第二活动框内设有密码锁，通过密码锁来配对锁紧第一盒体与第二盒体，而且还能够锁紧第二活动框，整体结构新颖，安全有保障。

附图说明

图1为本实用新型实施例中新型文具盒盖合状态的立体结构示意图;

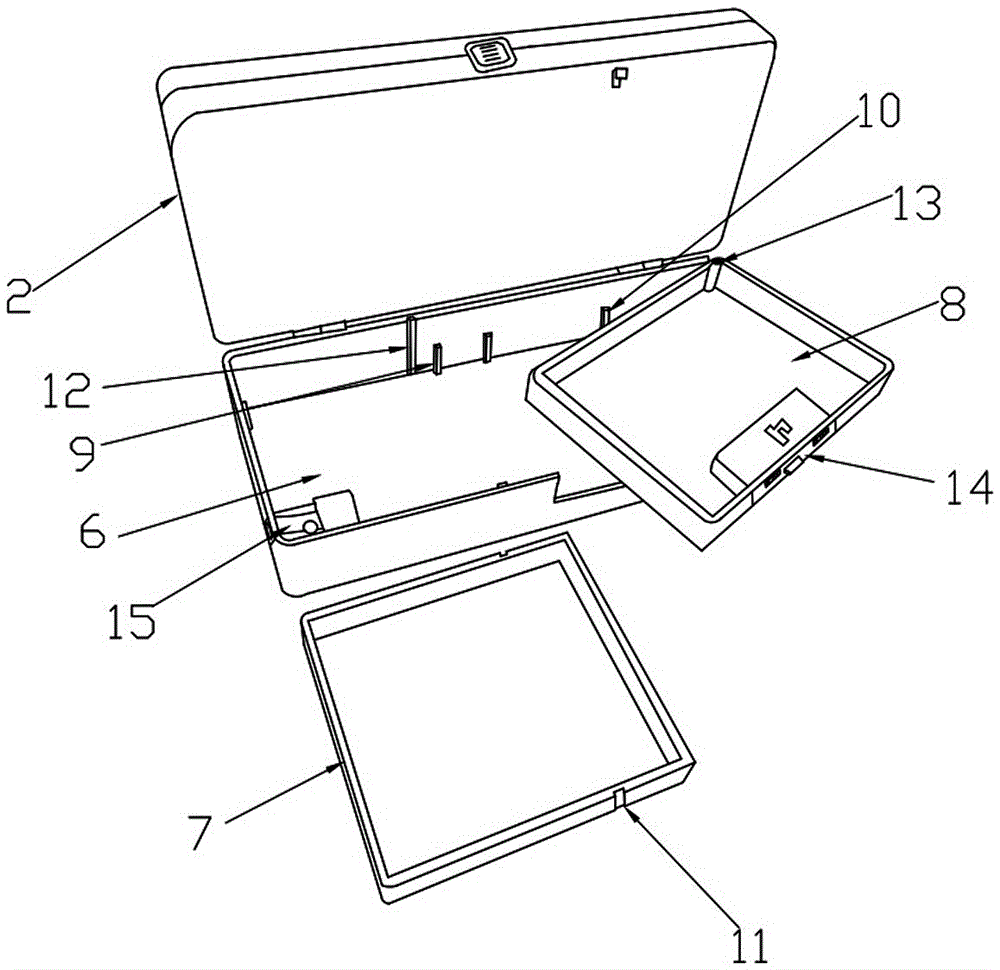

图2为本实用新型实施例中新型文具盒打开及拆卸状态的立体结构示意图;

图中，1为第一盒体，2为第二盒体，3为底盒，4为顶盖，5为卡紧组件，6为第一容纳层，7为第一活动框，8为第二活动框，9为第一支撑筋，10为第二支撑筋，11为导向凹槽，12为导向柱，13为转轴，14为密码锁，15为削笔刀。

具体实施方式

下面结合附图与具体实施方式对本实用新型作进一步详细描述。

本实施例，参照图1和图2，其具体实施的新型文具盒包括第一盒体1及第二盒体2，第二盒体2位于第一盒体1的上方，第一盒体1与第二盒体2的长宽相等，第一盒体1与第二盒体2的后侧边通过铰链进行连接，使第二盒体2配对盖合在第一盒体1上，第二盒体2包括底盒3及顶盖4，底盒3及顶盖4后侧边通过铰链进行连接，使顶盖4配对盖合在底盒3上，底盒3与顶盖4之间设有第三容纳层，底盒3与顶盖4之间通过配对的卡紧组件5进行扣合，增设有第三容纳层使文具盒可容纳更多的文具。

本实施例的第一盒体1为双层结构，包括位于底部的第一容纳层6及位于顶部的第二容纳层，第一容纳层6与第二容纳层的开口均向上，第二容纳层包括第一活动框7和第二活动框8，第一容纳层6的内侧面设有用于支撑第一活动框7的第一支撑筋9及用于支撑第二活动框8的第二支撑筋10，第一活动框7的底面边缘架设在第一支撑筋9的顶部，使第一活动框7可直接进行拆卸移动，第一活动框7的后侧面及前侧面均设有竖向设置的导向凹槽11，第一盒体1的内侧面设有与导向凹槽11位置配对的导向柱12，安装第一活动框7时使导向凹槽11配对卡入导向柱12内。

第二活动框8的底面边缘架设在第二支撑筋10的顶部，在第二活动框8后端的外边角设有转轴13，转轴13的底端穿入第一容纳层6内，且在第一盒体1的前侧面及外侧面留有便于第二活动框8从侧向转出的侧向开口，本实施例中，第一活动框7及第二活动框8的顶面均与第一盒体1的顶面平齐，另外，第二活动框8内设有密码锁14，密码锁14用于配对锁紧第一盒体1与第二盒体2，同时锁紧第二活动框8。

第一盒体1为双层结构，增大容纳空间，可容纳更多的文具，同时第一活动框7可直接进行拆卸移动，当需要盛装较为大件的文具时可直接将第一活动框7拆卸下来，使第一容纳层6与第二容纳层导通，另外在第二活动框8上设置有转轴13，第二活动框8可从侧向转出，便于拿取第一容纳层6的文具，操作简单，使用灵活方便。

本实施例的第一容纳层6内设有可拆卸的削笔刀15，削笔刀15的洞口延伸至第一盒体1的外侧面，削笔刀15的洞口与第一盒体1的外侧面平齐，削笔刀15的刀片位于第一盒体1的底部，削笔刀15可直接在文具盒上使用，也可以拆卸下来单独使用，增加文具盒的功能，同时不需要在文具盒内再另外放置独立的削笔刀15。

以上内容是结合具体的优选实施例对本实用新型所作的进一步详细说明，不能认定本实用新型的具体实施只局限于这些说明。对于本实用新型所属技术领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干简单推演或替换，都应视为本实用新型的保护范围。
