一种便携式电子恒温饭盒的制作方法

本实用新型涉及食品容器技术领域，具体涉及到一种便携式电子恒温饭盒。

背景技术：

随着社会的进步，人们生活水平的提高，人们对生活的品质要求越来越高，对于食品饮品的温度保持的需求应运而生，但是，目前市场上还没有能够精确控制保温温度的产品，目前的产品也不能很好的密封保存，此问题亟待解决。

技术实现要素：

针对现有技术中存在的不足，本实用新型的目的是提供一种结构合理，使用方便的一种便携式电子恒温饭盒，它解决了上述的这些问题。

本实用新型所采用的技术方案如下：一种便携式电子恒温饭盒，包括饭盒主体和电加热装置，所述饭盒主体包括掀盖，所述掀盖一侧设置有转轴，所述掀盖下部外侧设置有凸筋，所述掀盖上部一侧设置有两个凸块，两个凸块之间设置有凹槽，所述掀盖下方设置有把手部分，所述把手部分下方设置有密封圈，所述密封圈下方设置有盛物容器，掀盖、把手部分、密封圈和盛物容器被搭扣扣紧形成密闭空腔，所述盛物容器下方设置有电加热恒温饭盒体，所述电加热装置包括环绕于电加热恒温饭盒体内部的片形电热膜，所述电加热恒温饭盒体底部设置有圆形电热膜，所述片形电热膜外侧设置有电热膜支架，所述圆形电热膜底部设置有隔热垫，所述隔热垫下方设置有电路板，所述电路板连接电池，所述电池下方设置有底盖。

优选地，片形电热膜卷成圆筒状粘贴在电热膜支架内壁，与圆形电热膜和隔热垫组成立体加热结构。

优选地，所述电加热恒温饭盒体底部设置有指示灯。

优选地，所述电加热恒温饭盒体底部设置有温度调整旋钮。

优选地，所述电加热恒温饭盒体底部设置有电源开关。

优选地，所述电加热恒温饭盒体底部设置有充电插孔。

优选地，所述把手部分一侧设置有插勺孔，所述插勺孔内设置有勺子。

优选地，所述把手部分一侧设有半圆凸台。

本实用新型的有益效果包括：

本实用新型采用立体主动加热保温系统，电子控温，精度高，恒温效果好，拆卸方便，易于清洗消毒，开合方便，防尘保温效果好，设有插勺孔，配合勺子，组成一套完整的食具。

附图说明

图 1 为本实用新型一种便携式电子恒温饭盒的结构示意图；

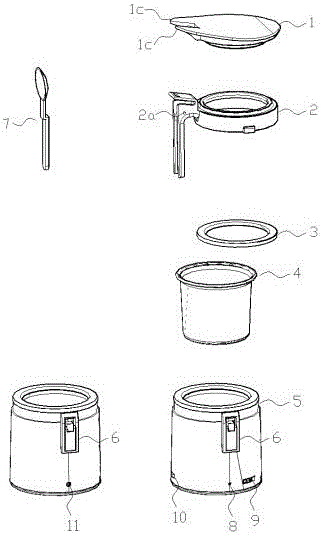

图 2 为本实用新型一种便携式电子恒温饭盒的爆炸图；

图 3 为本实用新型一种便携式电子恒温饭盒的电加热装置爆炸图；

图 4 为本实用新型一种便携式电子恒温饭盒的剖视图；

图 5 为本实用新型一种便携式电子恒温饭盒的使用状态图；

图 6 为图4的局部放大图。

图中：1掀盖、2把手部分、3密封圈、4盛物容器、5电加热恒温饭盒体、6搭扣、7勺子、8指示灯、9温度调整旋钮、10电源开关、11充电插孔、5ｂ片形电热膜、5ｃ园形电热膜、5ｄ隔热垫、5ｅ电热膜支架、5ｆ电控板、5ｇ电池、5ｈ底座、转轴1ａ，1ｂ凸筋，1c凸块，2a半圆凸台。

具体实施方式

下面结合具体实施方式对本实用新型进行详细说明。

如图1-6所示，掀盖1套在把手部分2上，掀动掀盖1绕转轴1ａ转动，稍用力越过半圆凸台2ａ处，掀盖1定位在全打开位置，插好勺子7；

将加热好的食物放进盛物容器4内；

电源开关10接通，指示灯8亮录灯，用勺子7搅动食物，待橙灯亮时

扳动掀盖1脱离半圆凸台2ａ，掀盖1绕掀盖转轴1ａ转动，向把手部分2闭合，用力按下掀盖1，在掀盖1ｂ的作用，掀盖1紧扣在把手部分2上

指示灯8将轮番亮录灯、橙灯，进入恒温状态；

食用时，用力掀动掀盖1，使凸筋1ｂ脱离把手部分2，成自由状态，轻盖在把手部分2上；

用手握住把手，大拇指按动或放开凸块1ｃ处，控制掀盖1的打开或闭合；

上述实施方式只是本实用新型的优选实施例，并不是用来限制本实用新型的实施与权利范围的，凡依据本实用新型申请专利保护范围所述的内容做出的等效变化和修饰，均应包括于本实用新型申请专利范围内。
