可控制尺寸的伞的制作方法

本实用新型涉及伞具制造技术领域，尤其是一种用可调节伞面尺寸的伞。

背景技术：

伞是常备的日用品，目前，无论是折叠伞还是普通的伞，其伞面的尺寸都是固定的；而夏天单人出行时，喜欢用小巧的伞；下雨或多人使用时，则希望有把伞面足够大的伞。因此，急需市面上急需一种可控制尺寸的伞，以满足众多用户的不同需求。

技术实现要素：

本实用新型所要解决的技术问题是提供一种可控制尺寸的伞，以解决现有伞面的尺寸无法调节大小的问题。

本实用新型解决技术问题所采用的技术方案为：这种可控制尺寸的伞包括设有卡片的伞杆，所述伞杆于杆顶连接有顶弹簧，于所述顶弹簧下方套设有第一滑套；在所述第一滑套上铰接有多根主支撑杆，每根所述主支撑杆的前端通过中铰点与两端连接有伞布的伞布支撑杆铰接；所述主支撑杆于所述中铰点与所述第一滑套的第一滑套铰点之间的第一主支撑杆铰点上铰接有伞布助力杆，所述伞布助力杆的一端与所述伞杆的杆顶铰接；所述伞布助力杆于所述伞杆的杆顶与所述第一主支撑杆铰点之间的副支撑杆铰点上铰接有伞布支撑肋力杆，所述伞布支撑肋力杆的前端与所述伞布支撑杆的尾端铰接，所述伞布支撑杆于其前端与所述中铰点之间的杆段上通过滑套滑接有副伞布支撑管，在所述副伞布支撑管内设有用于向外伸出的伸缩杆；所述副伞布支撑管通过弹簧套设有覆盖有第二伞布的副伞布滑套；

所述副伞布滑套通过副主支撑杆与套设在内导套上的外滑套铰接，所述内导套套设在所述第一滑套下方的所述伞杆的杆段上，在所述内导套与所述第一滑套之间设有压缩弹簧；所述内导套通过连杆铰接在所述主支撑杆的第二主支撑杆铰点上；

所述卡片通过卡片弹簧装在所述外滑套的内壁，所述内导套于其外缘与所述卡片相对应的竖直方向自上而下设有多个卡槽。

上述可控制尺寸的伞技术方案中，更具体的技术方案还可以是：所述副主支撑杆的一端铰接在所述副伞布滑套的伞布滑套铰点上，所述副主支撑杆的另一端铰接在所述内导套的内导套铰点上。

进一步的：所述内导套于上下两端设有限位凸台。

进一步的：所述副伞布支撑管设在所述伞布支撑杆的内侧。

由于采用了上述技术方案，本实用新型与现有技术相比具有如下有益效果：由于在伞布支撑杆前端与中铰点之间的杆段上通过滑套滑接有副伞布支撑管，在副伞布支撑管内设有用于向外伸出的伸缩杆；当需要加大伞的尺寸时，将副伞布支撑管上的伸缩杆拉出，即可通过上推外滑套，使副主支撑杆驱动覆盖有第二伞布的副伞布滑套沿伸缩杆向外展开，使伞面尺寸的大小可控制，使用方便，满足众多用户的不同需求。

附图说明

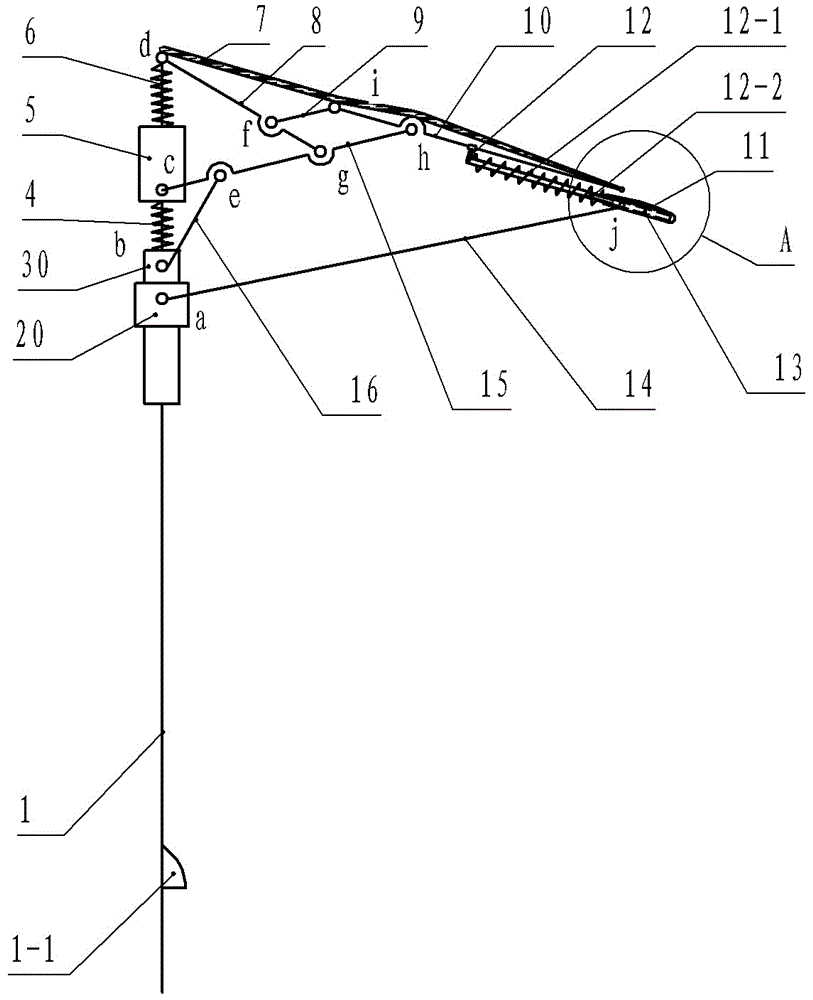

图1是本实用新型实施例的结构示意图。

图2是本实用新型实施例的副伞布支撑管内的伸缩杆撑开时的结构示意图。

图3是图2的A处的局部放大图。

图4是本实用新型实施例的内导套和外滑套的安装示意图。

具体实施方式

以下结合附图对本实用新型作进一步详述：

如图1所示的可控制尺寸的伞包括装有自动的按钮1－1和卡片1－3的伞杆1，卡片1－3通过卡片弹簧1－1装在弹簧座1－2上，弹簧座1－2横置在伞杆1的上部；伞杆1于杆顶d连接有顶弹簧6，伞杆1于顶弹簧6下方套装有第一滑套5；在第一滑套5上铰接有多根主支撑杆15，每根主支撑杆15的末端铰接在第一滑套5的第一滑套铰点c上，每根主支撑杆15的前端通过设在伞布支撑杆10上的中铰点h与伞布支撑杆10铰接；伞布7通过连接线分别与伞杆1的杆顶d、中铰点h和伞布支撑杆10的两端连接；主支撑杆15于中铰点h与第一滑套5的第一滑套铰点c之间的第一主支撑杆铰点g上铰接有伞布助力杆8，伞布助力杆8的一端与伞杆1的杆顶d铰接；伞布助力杆8于伞杆1的杆顶d与第一主支撑杆铰点g之间的副支撑杆铰点f上铰接有伞布支撑肋力杆9，伞布支撑肋力杆9的前端与伞布支撑杆10的尾端i铰接，伞布支撑杆10于其前端与中铰点h之间的杆段上通过滑套滑接有的副伞布支撑管12，副伞布支撑管12装在伞布支撑杆10的内侧；在副伞布支撑管12内装有用于向外伸出的伸缩杆12－2，伸缩杆12－2的前端装有限位球12－3；在副伞布支撑管12与副伞布支撑管12的滑套之间的管段上套装弹簧12－1；在副伞布支撑管12上套装有副伞布滑套13，在副伞布滑套13上覆盖有第二伞布11，第二伞布11的两则分别固定在副伞布滑套13的两端；副伞布滑套13通过副主支撑杆14与套设在内导套30上的外滑套20铰接，副主支撑杆14的一端铰接在副伞布滑套13的伞布滑套铰点j上，副主支撑杆14的另一端铰接在外滑套20的外滑套铰点a上；如图4所示的卡片1－3通过卡片弹簧20－1装在外滑套20的内壁，本实施例的内导套30于其外缘与卡片1－3相对应的竖直方向自上而下开有两个用于与卡片20－2相卡接的卡槽，内导套30于上下两端设有限位凸台，以防止外滑套20滑脱。如图4所示。

使用时，按下伞杆1上的打开自动的按钮1－1,第一滑套5即在压缩弹簧4的作用下自动向上滑动，打开伞布7；其自由度F=3n-2P_L-P_H=3×5-2×7=1,故有确定的运动；其中n—活动构件数，P_L—低副数，P_H—高副数，此时的活动构件为：主支撑杆15、连杆16、伞布助力杆8、伞布支撑肋力杆9和伞布支撑杆10；低副数为7，其中：转动副：第一滑套铰点c, 杆顶d, 副支撑杆铰点f, 第一主支撑杆铰点g, 伞布支撑杆10上的中铰点h, 伞布支撑杆10的尾端i, 移动副：第一滑套5与伞杆1组成的一个移动副；高副数为0，如图1所示。

当要加大伞面尺寸时，先将副伞布支撑管12内的伸缩杆12－2拉出，再向上推动外滑套20使其带动副主支撑杆14推动副伞布滑套13沿伸缩杆12－2向外移动，第二伞布11逐渐伸出,使伞尺寸变大。当卡片20－2在卡片弹簧20－1的作用下弹出进入内导套30上部的卡槽，将其锁住，此时副伞布滑套13上的第二伞布11完全伸出，如图2和图3所示。其自由度F=3n-2P_L-P_H=3×3-2×4=1,故有确定的运动；此时的活动构件为：连杆16、副主支撑杆14和副伞布支撑管12；低副数为4，其中：转动副：第二滑套铰点a，伞布滑套铰点j, 移动副：第二滑套2与伞杆1组成的一个移动副，副伞布滑套13与副伞布支撑管12组成的一个移动副；高副数为0。
