一种舒适性儿童鞋的制作方法

本实用新型涉及儿童鞋技术领域，具体为一种舒适性儿童鞋。

背景技术：

童鞋是儿童穿的鞋子，童鞋是专门为这个年龄段的人而设计的，目前童鞋一般包括鞋底、下边部与鞋底的周边部相固定连接的鞋帮、设置在鞋帮上的鞋舌，鞋帮与鞋底之间形成能够收容儿童脚的收容腔，鞋帮上设置有能够供脚进入的鞋口，鞋口包括供脚踝插入的脚踝插口、位于脚踝插口前侧的脚背开口，通常鞋舌都是在收容腔的内部的，并且挡在脚背开口的下方，鞋帮上的位于脚背开口的两侧部之间通过鞋带相连接，上述的鞋子结构一般是儿童平时不玩耍的时候穿的，儿童的天性喜欢玩耍，打打闹闹，追追跑跑，针对儿童的天性，市场上出现一些在儿童鞋子后跟处安装有滑轮的鞋子，但现有市场上的滑轮都是直接滑动连接在鞋底，由于鞋底要承受儿童的全部重量，滑轮的销轴容易移位，导致滑轮在鞋底上出现单边高的情况，然后滑轮承受的力不均匀，就会影响滑轮的使用寿命，现有儿童鞋防滑效果不佳，儿童长时间运动的时候脚会出现大量脚汗，无法正常排除脚汗，导致孩子脚发臭甚至会出现细菌感染，现有儿童鞋在儿童运动的时候无法听音乐，无法提高儿童锻炼的激情，现有儿童鞋鞋底比较硬，儿童运动后经常会出现脚疼现象。

技术实现要素：

本实用新型的目的在于提供一种舒适性儿童鞋，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种舒适性儿童鞋，包括鞋帮，所述鞋帮的底部设置有鞋底，所述鞋底包括上底壳和下底壳，所述下底壳的顶部一侧设有减震器，所述下底壳的顶部另一侧设有喇叭，所述喇叭的右侧固定设有触点开关，所述鞋底的底部一侧固定设有防滑纹，所述防滑纹之间设置有排水槽，所述鞋底的底部一侧还设置有防滑块，所述鞋底的底部中间设置有蓄电池，所述鞋底的底部另一侧开设有凹槽，所述凹槽的内腔镶嵌有安装支架，所述安装支架的内腔穿插设有转轴，所述转轴的表面设置有转轮，所述鞋底的前表面固定设有发光体，所述鞋帮的内腔且位于鞋底的顶部设置有鞋垫，所述鞋垫包括前垫体和后垫体，所述前垫体与后垫体之间通过粘贴层固定连接，所述前垫体和后垫体的内腔均安装有中药层，所述前垫体和后垫体的底部固定设有按摩柱，所述蓄电池与触点开关电连接，所述触点开关分别与喇叭和发光体电连接。

优选的，所述上底壳通过缓冲弹簧与下底壳固定连接。

优选的，所述中药层的表面设有隔垫块。

优选的，所述按摩柱之间设置有通气孔。

优选的，所述安装支架通过铆钉与鞋底固定连接。

与现有技术相比，本实用新型的有益效果是：该舒适性儿童鞋，通过对鞋底底部加装安装支架，使转轮安装在安装支架上，避免了应力集中给转轴带来位移的改变，达到了使用寿命长的效果，通过加装按摩柱、中药层和通气孔，使儿童在运动的时候发出的热量能顺利排出，避免了脚臭和细菌感染症状的出现，通过对鞋底加装发光体和喇叭，提高了儿童在运动时的激情，通过对鞋底内腔加装减震器，避免了儿童长时间运动出现脚痛，达到了舒适性的效果。

附图说明

图1为本实用新型结构示意图；

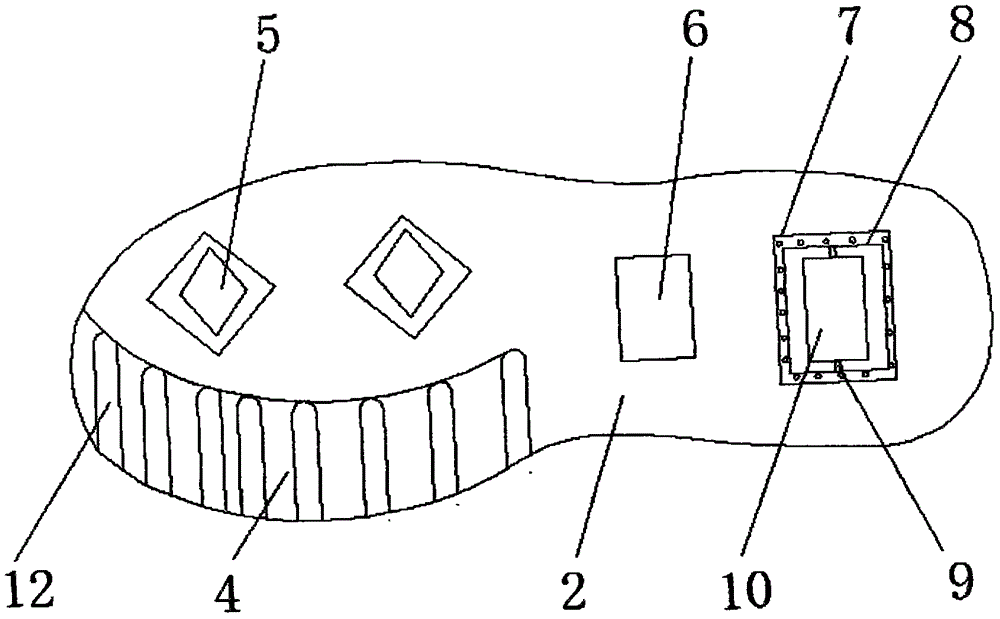

图2为本实用新型结构的仰视图；

图3为本实用新型鞋底的剖视图；

图4为本实用新型鞋垫的剖视图。

图中：1鞋帮、2鞋底、21上底壳、22下底壳、23减震器、24喇叭、25触点开关、3鞋垫、31前垫体、32后垫体、33粘贴层、34中药层、35按摩柱、4排水槽、5防滑快、6蓄电池、7凹槽、8安装支架、9转轴、10转轮、11发光体、12防滑纹。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种舒适性儿童鞋，包括鞋帮1，鞋帮1的底部设置有鞋底2，鞋底2包括上底壳21和下底壳22，上底壳21通过缓冲弹簧与下底壳22固定连接，下底壳22的顶部一侧设有减震器23，通过对鞋底2内腔加装减震器23，避免了儿童长时间运动出现脚痛，达到了舒适性的效果，下底壳22的顶部另一侧设有喇叭24，喇叭24的右侧固定设有触点开关25，鞋底2的底部一侧固定设有防滑纹12，防滑纹12之间设置有排水槽4，所述鞋底2的底部一侧还设置有防滑块5，鞋底2的底部中间设置有蓄电池6，鞋底2的底部另一侧开设有凹槽7，凹槽7的内腔镶嵌有安装支架8，安装支架8通过铆钉与鞋底2固定连接，通过对鞋底2底部加装安装支架8，使转轮10安装在安装支架8上，避免了应力集中给转轴9带来位移的改变，达到了使用寿命长的效果，安装支架8的内腔穿插设有转轴9，转轴9的表面设置有转轮10，鞋底2的前表面固定设有发光体11，通过对鞋底2加装发光体11和喇叭24，提高了儿童在运动时的激情，鞋帮1的内腔且位于鞋底2的顶部设置有鞋垫3，鞋垫3包括前垫体31和后垫体32，前垫体31与后垫体32之间通过粘贴层33固定连接，前垫体31和后垫体32的内腔均安装有中药层34，中药层34的表面设有隔垫块，前垫体31和后垫体32的底部固定设有按摩柱35，按摩柱35之间设置有通气孔，通过加装按摩柱35、中药层34和通气孔，使儿童在运动的时候发出的热量能顺利排出，避免了脚臭和细菌感染症状的出现，蓄电池6与触点开关25电连接，触点开关25分别与喇叭24和发光体11电连接。

工作原理：当儿童运动的时候脚底板对鞋垫3有个挤压力，此时按摩柱35给脚底板一个反作用力，反作用力对脚底板进行按摩，当脚底板给鞋垫3作用力时，鞋垫3对鞋底2产生一个作用力，鞋底2内腔触点开关25闭合，喇叭24会发出响声，同时发光体11会闪烁，在力的作用下鞋底2内腔的减震器23会对脚底的力起到缓冲作用。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
