有脚纽扣装订专用夹具的制作方法

本实用新型属于钉扣机技术领域，尤其涉及一种有脚纽扣装订专用夹具。

背景技术：

钉扣机（又称四合扣机、啤机、装钮机），其主要用于各种金属纽扣、装饰扣、工字扣、气眼的装钉，在服装厂及皮包类加工企业被广泛使用。一般对各种不同纽扣和不同厚度的衣料，需要配置专用模具，传统的钉扣机机架上只配备一副模具，而在现实使用中，由于纽扣种类很多，而制服和衬衣一般都是批量制作，根据服装设计要求，有时需要装订有脚纽扣。有脚纽扣，也即暗眼扣，一般是在纽扣的背面带柄或金属环或称扣鼻，针线经纽扣扣鼻径向穿孔，根据形状的不同，有蘑菇头形、圆形头；根据材质的不同，金属纽扣、树脂纽扣、陶瓷纽扣、珍珠纽扣等，在使用这类有脚纽扣与衣服装订时，需要针线穿过扣鼻与衣服装订在一起，由于这种有脚纽扣的扣鼻很短，无法与明眼扣（直接通纽扣正反面，一般有四眼平纽扣和两眼平纽扣）的夹具通用，而使用手工装订费时费力。

技术实现要素：

本实用新型所要解决的技术问题是提供一种有脚纽扣装订专用夹具，其结构简单、操作方便、夹持牢固，能够提高生产效率，降低劳动强度。

为解决上述技术问题，本实用新型所采取的技术方案是：一种有脚纽扣装订专用夹具，包括能固定在钉扣机的第一台面端部的夹持部和能固定在钉扣机的第二台面上的扣座，夹持部包括一对能够开合的夹持板，夹持部开合能够夹持住有脚纽扣的圆头，扣座位于夹持部的下方，扣座上设有引入孔，缝纫时，钉扣机的缝针向下穿过有脚纽扣的扣鼻进入引入孔能将有脚纽扣装订在有脚纽扣下方的布料上。

进一步的技术方案，夹持部的夹持板，一个为固定板，通过螺钉固定在第一台面的上表面，另一个为弹性悬臂板，弹性悬臂板的一端通过螺钉固定在第一台面的下表面上，弹性悬臂板的一侧面设有外延的凸板，按下凸板，弹性悬臂板向下弯曲，松开弹性悬臂板，弹性悬臂板能够复位。

进一步的技术方案，固定板的端部设有向下延伸的上弯板，上弯板的边沿的中间部位设有向上凹的上弧形卡口；弹性悬臂板的端部设有向下延伸的下弯板，下弯板的折弯处的中间部位设有向下凹的下弧形卡口，下弧形卡口与上面的上弧形卡口向对应。

进一步的技术方案，沿上弯板的边沿还设有向内延伸的翻边，下弯板的折弯处的中间部位还设有弧形凹槽。

进一步的技术方案，弹性悬臂板为弹簧钢板。

进一步的技术方案，扣座的上端面低于弹性悬臂板的下表面，扣座与弹性悬臂板相邻的的侧端面与夹持部的端部处于同一竖直面上。

进一步的技术方案，夹持板的折弯和拐角处、以及扣座的拐角处均为弧形光滑过渡。

采用上述技术方案所产生的有益效果在于：本实用新型夹持部开合能够夹持住有脚纽扣的圆头，钉扣机的缝针向下穿过有脚纽扣的扣鼻进入扣座上的引入孔对有脚纽扣实施装订。夹持部开合自如，操作方便，夹扣牢固，装钉紧实，使生产效率得到极大的提高，人工劳动强度大大降低。

附图说明

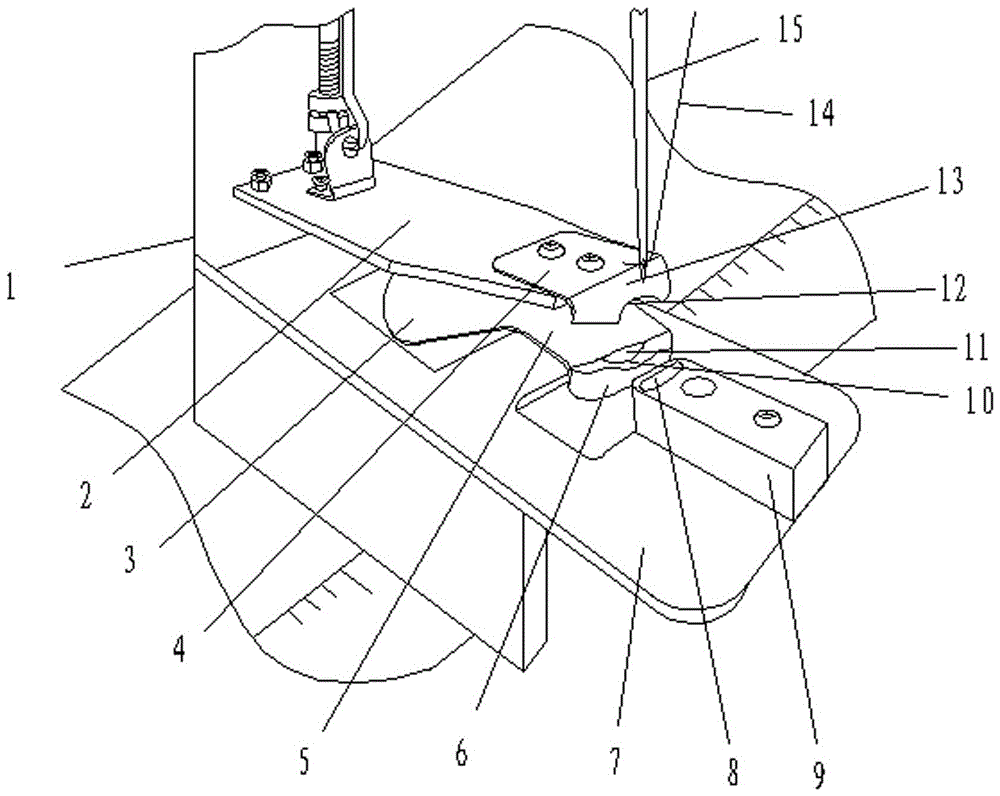

图1是本实用新型一个实施例的结构示意图；

图2是本实用新型夹持部打开状态的结构示意图；

图3是本实用新型夹持有脚纽扣状态的结构示意图；

图中：1、钉扣机；2、第一台面；3、凸板；4、固定板；5、弹性悬臂板；6、下弯板；7、第二台面；8、引入孔；9、扣座；10、下弧形卡口；11、弧形凹槽；12、上弧形卡口；13、上弯板；14、装订线；15、缝针；16、有脚纽扣。

具体实施方式

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

本实用新型提供一种如图1所示的有脚纽扣装订专用夹具，包括能固定在钉扣机1的第一台面2端部的夹持部和能固定在钉扣机1的第二台面7上的扣座9，夹持部包括一对能够开合的夹持板，夹持部开合能够夹持住有脚纽扣16的圆头如图3所示，扣座9位于夹持部的下方，扣座9上设有引入孔8。缝纫时，钉扣机1的缝针15向下穿过有脚纽扣16的扣鼻进入扣座9上的引入孔8能将有脚纽扣16装订在有脚纽扣16下方的布料上。其夹持部开合自如，操作方便，夹扣牢固，装钉紧实，使生产效率得到极大的提高，人工劳动强度大大降低。

本实用新型提供夹持部的一个优选的实施例，具体是夹持部的夹持板，一个为固定板4，通过螺钉固定在第一台面2的上表面，另一个为弹性悬臂板5，弹性悬臂板5的一端通过螺钉固定在第一台面2的下表面上，弹性悬臂板5的一侧面设有外延的凸板3，按下如图2中所示的凸板3，弹性悬臂板5向下弯曲，此时可以把有脚纽扣16放入夹口，松开弹性悬臂板5，弹性悬臂板5复位，把有脚纽扣16夹持牢固。其中，夹持部还可以采用在转轴上套装扭簧的夹子结构。

为了进一步提高夹持的牢固性和稳定性，固定板4的端部设有向下延伸的上弯板13，上弯板13的边沿的中间部位设有向上凹的上弧形卡口12；弹性悬臂板5的端部设有向下延伸的下弯板6，下弯板6的折弯处的中间部位设有向下凹的下弧形卡口10，下弧形卡口10与上面的上弧形卡口12向对应。有脚纽扣16的圆头卡在上弧形卡口12和下弧形卡口10之间，能够使有脚纽扣16夹持的更牢固，避免有脚纽扣16向两侧滑动。

由于有脚纽扣16的圆头一般都有一定的厚度、或为球头面，如果夹口处没有一定的厚度，夹持的有脚纽扣16也有向里滑动的可能，因此沿上弯板13的边沿还设有向内延伸的翻边，下弯板6的折弯处的中间部位还设有弧形凹槽11。这样进一步的避免有脚纽扣16向里滑动，避免其上的扣鼻与引入孔8不在缝针15的行程之内。

进一步优选的技术方案，弹性悬臂板5为弹簧钢板，固定板4为钢板或弹簧钢板。利用弹簧钢板自身的弹性，起到夹持牢固的目的。

为了进一步的提高夹持的稳定性，扣座9的上端面低于弹性悬臂板5的下表面，扣座9与弹性悬臂板5相邻的的侧端面与夹持部的端部处于同一竖直面上。当下压弹性悬臂板5的凸板3时，弹性悬臂板5向下弯曲，其端部不会与扣座9的端部接触，同时，当夹持住有脚纽扣16时，也能够使有脚纽扣16的扣鼻的下面支撑在扣座9上，避免夹持住的有脚纽扣16在装订时悬空。

为避免损坏装订的衣料、皮包类材料，夹持板的折弯和拐角处、以及扣座9的拐角处均为弧形光滑过渡，不会对衣料造成划伤。

本实用新型仅提供了一种具体的实施例，在不违背本实用新型原理的基础上的任何修改或替换，均在本实用新型的保护范围之内。
