一种带万次火柴的钥匙扣的制作方法

本实用新型涉及一种钥匙扣，特别是指带有点火功能的钥匙扣。

背景技术：

钥匙扣作为一种可悬挂钥匙及小物件的本体，得到广泛的应用。万次火柴作为一种点火工具，由于其体积小，使用者在携带时只能将其放置在口袋或包内，这样的携带方式还是容易造成万次火柴的遗失。如若将万次火柴与钥匙扣联合在一起，则万次火柴既可方便携带，而且还可使此类钥匙扣具有一定的实用性及装饰性。然而，如何将万次火柴悬挂在钥匙扣上，而且不影响万次火柴的使用，是该领域技术人员一直无法解决的难题。

专利号为 201320527298.2，申请日 2013年08月21日的《一种带打火机的可调钥匙扣》专利，该专利的技术特征是： 一种带打火机的可调钥匙扣，包括钥匙扣和打火机，所述的钥匙扣和打火机相互连接，所述的打火机的外侧壁设有安装柱，所述的钥匙扣包括与安装柱铰接设置的连接件，所述的连接件远离安装柱的一端铰接有扣环安装座，所述的扣环安装座内部设有扣环腔，所述的扣环腔的侧壁上设有一偏心轴，所述的偏心轴上铰接有一可绕偏心轴转动的扣环，所述的扣环的内侧壁上设有若干均匀分布的突筋，所述的扣环安装座为圆形，所述的扣环腔的形状与扣环的形状相适配，所述的连接件靠安装

柱的一端设有两个连接突柱，所述的安装柱嵌入两个连接突柱之间的空间并通过销的方式与所述的连接突柱形成铰接设置，所述的连接件靠扣环安装座的一端设有铰接柱，所述的扣环安装座靠连接件的一端设有两个扣环连接柱，所述的铰接柱嵌入扣环连接柱之间的空间内并与所述的扣环连接柱铰接设置，所述的扣环上设有缺口。该技术特征的钥匙扣存在以下问题，一、挂或卸钥匙及其装饰品的时候并不方便，这样由于该钥匙扣上设置了打火机或点烟器，所以体积更大，更不方便；二、挂设在裤带或取下的时候也不方便；三、上述结构复杂，制造、加工不方便。

技术实现要素：

本实用新型针对现有技术存在的不足，提供一种结构紧凑、使用方便，特别是钥匙扣拿取非常方便的新型的带万次火柴的钥匙扣。

为实现上述目的，本实用新型提供了如下技术方案：一种带万次火柴的钥匙扣，包括有本体和设置在本体上的卡扣，其特征在于：所述本体上设置有万次火柴。

通过采用上述方案，我们可以很好的把万次火柴与钥匙扣结合在一起，这样使用比较方便，另外万次火柴的使用也会增加消费者的兴趣，给产品增加卖点。

本实用新型的进一步设置为：所述万次火柴包括有带容腔的壳体，火柴杆和摩擦条，其中壳体与本体一体设置，所述火柴杆可插拔的设置在壳体的容腔中，所述摩擦条固定设置在壳体的外侧面上；所述卡扣包括有固定臂和摆动臂，其中固定臂与本体一体设置，所述摆动臂的一端通过扭簧铰接设置在本体上，另一端与固定臂的端部抵触配合；所述壳体斜向设置在本体上，所述卡扣设置在壳体的上侧边上，卡扣的固定臂在位于壳体插火柴杆的一端成凸出设置，所述凸出设置的高度与火柴杆露出容腔的尾端高度相当，所述壳体的下侧边处设置 有凹腔，凹腔的一侧设置有翘板，该翘板与凹腔配合构成开瓶结构；所述壳体的下侧边上且位于开瓶结构的下方设置有凸块，该凸块上设置有供钥匙圈挂设的通孔，所述壳体的底部螺纹旋接有端盖。

通过采用上述技术方案，使该产品结构合理，使用不受影响，具体表现在以下几个方面：一、采用上述方案的布局，这样使产品整个体积比较小，不会增加产品的体积；二、固定臂凸出设置的高度与火柴杆露出容腔的尾端高度相当，这样可以很好的保护火柴杆的尾端，防止它经常受到碰撞；三、凸块和端盖方便产品的使用。

下面结合附图对本实用新型作进一步描述。

附图说明

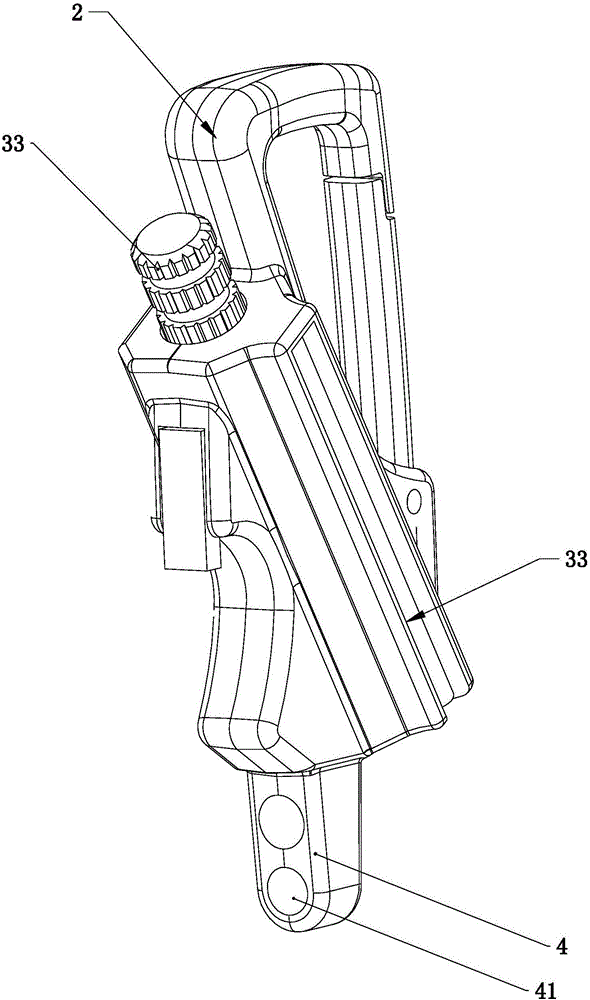

图1为本实用新型实施例的立体图；

图2为本实用新型实施例反映摩擦条的立体图；

图3为本实用新型实施例反映容腔的立体图；

图4为本实用新型实施例反映端盖的立体图。

具体实施方式

如图1—图4所示，一种带万次火柴的钥匙扣，包括有本体1和设置在本体上的卡扣2，在本实用新型实施例中，所述本体1上设置有万次火柴3；采用上述方案，我们可以很好的把万次火柴3与钥匙扣结合在一起，这样使用比较方便，另外万次火柴3的使用也会增加消费者的兴趣，给产品增加卖点。

在本实用新型实施例中，所述万次火柴3包括有带容腔311的壳体31，火柴杆32和摩擦条33，其中壳体31与本体1一体设置，所述火柴杆32可插拔的设置在壳体13的容腔311中，所述摩擦条33固定设置在壳体31的外侧面上；所述卡扣2包括有固定臂21和摆动臂22，其中固定臂21与本体1一体设置，所述摆动臂22的一端通过扭簧铰接设置在本体1上，另一端与固定臂21的端部抵触配合；所述壳体31斜向设置在本体1上，所述卡扣2设置在壳体31的上侧边311上，卡扣2的固定臂21在位于壳体31插火柴杆32的一端成凸出211设置，所述凸出211设置的高度与火柴杆32露出容腔311的尾端高度相当，这里的相当可以是略低或相同，这样可以对火柴杆32起到保护作用，所述壳体31的下侧边312处设置有凹腔3121，凹腔3121的一侧设置有翘板3122，该翘板3122与凹腔3121配合构成开瓶结构；所述壳体31的下侧边312上且位于开瓶结构的下方设置有凸块4，该凸块4上设置有供钥匙圈挂设的通孔41，所述壳体31的底部螺纹旋接有端盖34。

本实用新型所揭示，乃较佳实施例的一种，举凡局部的变更或是修饰而源于本实用新型的技术思想而为熟习该技术的人所易于推知者，俱不脱本实用新型的专利范畴。
