一种具有提醒功能的摄影包的制作方法

本实用新型涉及摄影器材的技术领域，尤其是涉及一种具有提醒功能的摄影包。

背景技术：

摄影，是指使用摄影机或者照相机进行影像记录的过程，即通过物体所反射的光线使感光介质曝光的过程，人们通过摄影，可以将生活中稍纵即逝的平凡事物转化为图片记录下来。在经济发展越来越快的今天，越来越多的人喜欢摄影，以便记录下生活中的美好瞬间，尤其对于一些爱好旅游的人来说，摄影机是一件必不可少的物品，在旅行的过程中，不但自己享受了沿途美景，还可以将美景拍摄下来，与家人、朋友一起进行分享，分享生活中的美丽瞬间。

当人们外出携带摄影机时，为了更好的保护摄影机，不使用摄影机的时候，需要将摄影机放置在摄影包内，普通的摄影包结构比较简单，通常是具有一个包体，包体连接背带，摄影机使用完毕后，需要将摄影机的主机、镜头、闪光灯、充电器等部件分别放入摄影包的包体内，使用者背好背带即可，当需要再次使用摄影机时，只需要打开包体，将需要使用的主机、镜头、闪光灯依次取出，安装好后，就能够放心的使用。

但是在上述现有技术中，普通的摄影包功能比较单一，人们外出之前，将需要使用的主机、镜头、闪光灯、备用电池、储存卡等部件直接放入包内，然后背上背带外出摄影，而人们在使用摄影机的时候，经常会更换电池或者储存卡等部件，由于包内存放的物品比较多，人们不确定出门前是否携带了备用电池或者储存卡，这时就需要将包内的物品全部取出，并且如果没有携带备用电池或者储存卡，人们就只能临时放弃摄影，回家取回备用电池或者储存卡，待电池更换完毕后才能继续进行摄影，给人们的摄影带来了很多的不便。

技术实现要素：

本实用新型的目的在于提供一种具有提醒功能的摄影包，以解决现有技术中存在的，由于普通的摄影包不能识别包内是否存放了需要使用的物品，人们摄影时，经常忘记携带需要使用的物品的技术问题。

本实用新型提供一种具有提醒功能的摄影包，包括：包体、第一压力开关和显示装置；

所述第一压力开关和显示装置均固定在包体上，所述第一压力开关与显示装置电信号连接，所述包体内的物品挤压第一压力开关，显示装置对挤压结果进行显示。

进一步地，还包括与包体连接的包带，所述包带的包带末端连接第二压力开关；

所述第二压力开关与第一压力开关电信号连接，所述第一压力开关、第二压力开关和显示装置串联连接。

进一步地，所述第一压力开关和第二压力开关均为微触开关。

进一步地，还包括与包体连接的第一包盖和第二包盖；

所述第一包盖的一端固定连接在包体上，第一包盖的另一端活动连接在包体上，所述第二包盖为两个，分别设置在第一包盖的两侧，第二包盖的两端分别可拆卸连接在包体上。

进一步地，所述第一包盖上设有储物包，所述储物包内设置第一压力开关。

进一步地，所述第一包盖与第二包盖的连接处设有防尘部。

进一步地，所述防尘部为第一包盖侧边的突出部，使第二包盖的一侧边压合住突出部。

进一步地，所述第二包盖的另一侧边盖合住包体的上端，并且具有伸出包体开口处的外檐。

进一步地，所述包体的内侧面具有凹槽，所述第二压力开关和包带末端容纳在凹槽内，所述凹槽扣合连接有槽盖。

进一步地，所述包体的两个侧面为具有硬质材料的侧板。

本实用新型提供的一种具有提醒功能的摄影包，主要包括包体、第一压力开关和显示装置，所述包体内存放需要使用的物品，所述第一压力开关和显示装置分别固定连接在包体上，第一压力开关和显示装置可以设置在包体的外部使用，也可以设置在包体的内部使用，所述的第一压力开关和显示装置采用电信号进行连接，在使用的过程中，包内的物品挤压第一压力开关时，显示装置对物品的挤压结果进行显示，从而达到了识别物品是否放入包内的目的，使包体具有提醒的功能，人们外出摄影时，可以通过查看显示装置，即可知道需要使用的物品是否携带，该显示装置的提醒方式简单、实用。

附图说明

为了更清楚地说明本实用新型具体实施方式，下面将对具体实施方式所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的结构示意图；

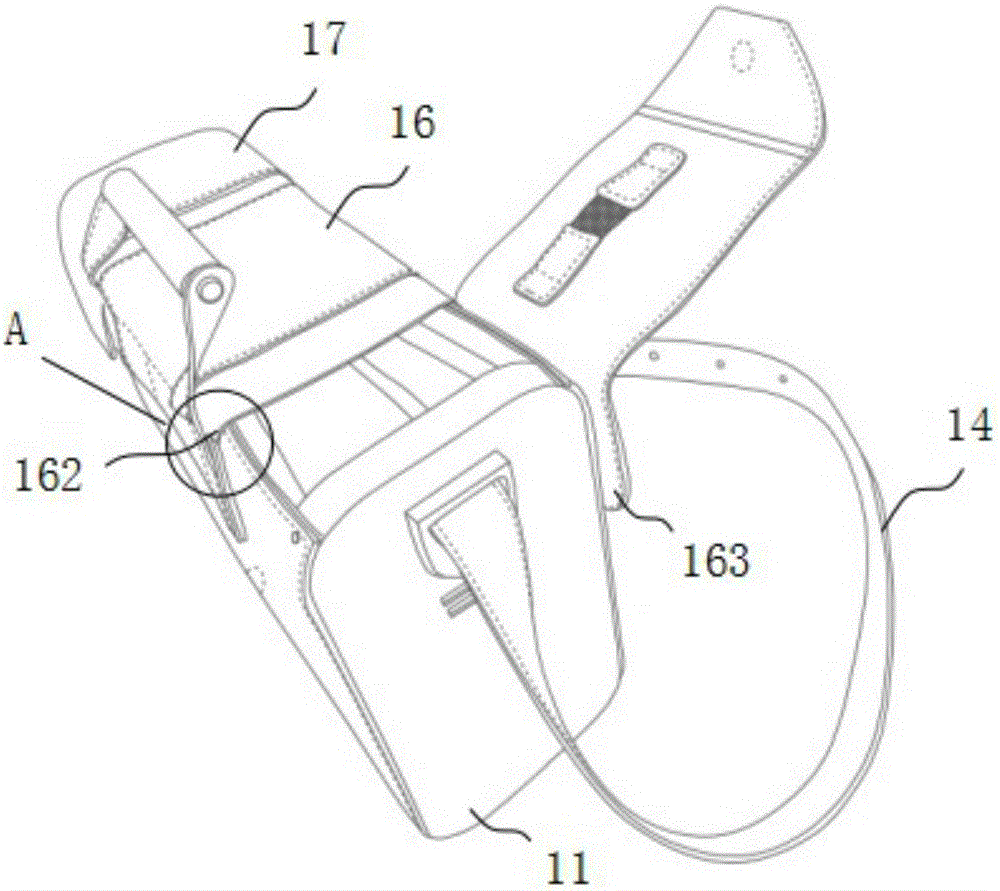

图2为本实用新型中第二包盖打开的结构示意图；

图3为图2中的A部放大示意图；

图4为本实用新型中第一包盖和第二包盖均打开的结构示意图；

图5为本实用新型中储物包存放电池的结构示意图；

图6为本实用新型中储物包存放储存卡的结构示意图；

图7为本实用新型中侧板的内侧面的结构示意图；

图8为本实用新型中侧板的外侧面的结构示意图。

附图标记：

11-包体； 12-第一压力开关； 13-显示装置；

14-包带； 15-第二压力开关； 16-第一包盖；

17-第二包盖； 111-凹槽； 112-槽盖；

141-包带末端； 161-储物包； 162-突出部；

163-外檐。

具体实施方式

下面将结合附图对本实用新型的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“顶面”、等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

实施例1

图1为本实用新型的结构示意图；图2为本实用新型中第二包盖打开的结构示意图；图3为图2中的A部放大示意图；图4为本实用新型中第一包盖和第二包盖均打开的结构示意图；图5为本实用新型中储物包存放电池的结构示意图；图6为本实用新型中储物包存放储存卡的结构示意图；图7为本实用新型中侧板的内侧面的结构示意图；图8为本实用新型中侧板的外侧面的结构示意图。如图1～8所示，本实施例提供的一种具有提醒功能的摄影包，包括：包体11、第一压力开关12和显示装置13；

所述第一压力开关12和显示装置13均固定在包体11上，所述第一压力开关12与显示装置13电信号连接，所述包体11内的物品挤压第一压力开关12，显示装置13对挤压结果进行显示。

所述显示装置13采用LED灯或者警示灯，显示装置13以LED灯为例，所述的第一压力开关12和显示装置13可以设置在包体11内，使用时，包体11内的物品挤压第一压力开关12，显示装置13所设置的包体11处采用白色透明材料制作，以使LED灯的光源穿过包体11，在包体11的外部显示挤压的结果；所述第一压力开关12设置在包体11内，显示装置13还可以设置在包体11的外部，使用时，包体11内的物品挤压第一压力开关12，第一压力开关12打开，包体11外部的显示装置13，即LED灯亮起，将包体11内的物品取出时，第一压力开关12得到释放，第一压力开关12关闭，包体11外部的显示装置13，即LED灯关闭，采用LED灯显示，显示效果好，并且LED灯还可以采用其他的颜色，例如红色、绿色等，使显示效果更加明显。采用上述物体挤压的方法，只需要包体11内的物品挤压第一压力开关12，即可通过显示装置13判断物品是否放入了包体11内，人们使用更加的方便。

进一步地，还包括与包体11连接的包带14，所述包带14的包带末端141连接第二压力开关15；

所述第二压力开关15与第一压力开关12电信号连接，所述第一压力开关12、第二压力开关15和显示装置13串联连接。

所述包体11连接有包带14，便于使用者背起包体11，包带14的包带末端141连接有第二压力开关15，所述包体11内放置物品后，物品挤压第一压力开关12，此时第一压力开关12打开，背起包带14时，包带末端141挤压第二压力开关15，此时第二压力开关15打开，显示装置13的显示灯才会亮起；所述包体11内的物品取出时，第一压力开关12得到释放，第一压力开关12处于关闭状态，背起包带14时，包带末端141挤压第二压力开关15，此时第二压力开关15打开，显示装置13的显示灯不亮。通过第一压力开关12、第二压力开关15和显示装置13之间的挤压和显示结果，能够准确判断包体11内的物品是否携带。

进一步地，所述第一压力开关12和第二压力开关15均为微触开关。

所述的微触开关受到外界的挤压，即包体11内的物品挤压第一压力开关12时，微触开关的按键挤压微触开关的主体，此时微触开关处于启动的状态，当外界挤压力消失，即包体11内的物品脱离第一压力开关12时，微触开关的按键脱离微触开关的主体，此时微触开关处于关闭状态，采用微触开关的开启和关闭方式，设计构思简单，使用方便，只需要挤压按键即可快速启动和关闭。

进一步地，还包括与包体11连接的第一包盖16和第二包盖17；

所述第一包盖16的一端固定连接在包体11上，第一包盖16的另一端活动连接在包体11上，所述第二包盖17为两个，分别设置在第一包盖16的两侧，第二包盖17的两端分别可拆卸连接在包体11上。

所述第一包盖16的一端采用缝合固定连接在包体11上，第一包盖16的另一端活动连接在包体11上，可以采用金属锁扣或者粘扣方式连接，连接结构简单、实用，使第一包盖16沿着包体11单向打开，打开方便，所述第二包盖17的两端分别可拆卸的连接在包体11上，可以在第二包盖17的两端分别设置磁吸扣或者粘扣，包体11的对应处也设置磁吸扣或者粘扣，使第二包盖17可以向前打开，或者向后打开，或者第二包盖17与第一包盖16结合使用，一起向后打开，从而使包盖实现了三种打开的方式。

进一步地，所述第一包盖16上设有储物包161，所述储物包161内设置第一压力开关12。

所述储物包161可以设置在第一包盖16的外侧面，也可以设置在第一包盖16的内侧面，所述储物包161的数量可以设置为两个，两个储物包161内分别存放电池和储存卡，所述储物包161内存放电池时，所述第一压力开关12放置在储物包161的内侧底部，放入电池时，由于电池的长度小于包内底部的长度，使电池的底部一侧与包内的第一压力开关12挤压接触，此时第一压力开关12打开；所述储物包161内存放储存卡时，所述第一压力开关12放置在储物包161的内侧底部，放入储存卡时，由于储存卡的长度与包内底部的长度相同，使储存卡的整个底部与包内的第一压力开关12挤压接触，此时第一压力开关12打开。

进一步地，所述第一包盖16与第二包盖17的连接处设有防尘部。

在所述第一包盖16和第二包盖17之间具有一定的缝隙，在该缝隙处设置防尘部，可以有效的防止灰尘进入包体11内，从而起到了有效防尘的作用。

进一步地，所述防尘部为第一包盖16侧边的突出部162，使第二包盖17的一侧边压合住突出部162。

所述第一包盖16的两个外侧边分别具有突出部162，突出部162的长度小于第一包盖16的长度，以使第二包盖17盖合时，第二包盖17的内侧边能够压合住该突出部162，对包体11的上部进行密封，第一包盖16与第二包盖17之间的连接处没有缝隙，密封性能更好，有效的防止灰尘进入包体11内。

进一步地，所述第二包盖17的另一侧边盖合住包体11的上端，并且具有伸出包体11开口处的外檐163。

所述第二包盖17盖合包体11时，其外侧边刚好盖合住包体11的上端，第二包盖17盖合时，外檐163伸出包体11的上端面，遇到下雨的天气时，雨水可以沿着外檐163流下，直接滴落至地面上，不会流入包体11内，避免了雨水沿着外檐163流入包体11内，从而起到了防水的作用。

进一步地，所述包体11的内侧面具有凹槽111，所述第二压力开关15和包带末端141容纳在凹槽111内，所述凹槽111扣合连接有槽盖112。

所述包体11的内侧面具有储存物品的凹槽111，将第二压力开关15和包带末端141容纳在凹槽111内，实际安装使用时，也可以使用电路板、电池、第二压力开关15和包带末端141等部件对上述电路进行布局，此时所使用的电路板、电池、第二压力开关15和包带末端141均设置在凹槽111内，对上述电路部件进行保护，防止电路部件被包内物品刮坏，并且所述凹槽111还扣合连接有槽盖112，槽盖112将凹槽111内的物品封闭起来，从而起到了很好的保护作用。

进一步地，所述包体11的两个侧面为具有硬质材料的侧板。

所述侧板为硬质材料制作，可以采用木质材料，包体11的前后两侧为皮质材料，第一包盖16、第二包盖17和包带14也采用皮质材料制作，将包体11的前后两侧边分别采用木工钉固定连接在侧板的侧边上，使两个侧板包覆在包体11的左右两侧的侧边处，使整个包体11的结构更加的结实耐用。

所述第二包盖17的内侧面可以设置弹性带，包体11内存放物品时，有时候物品比较多，在第二包盖17的内侧面设置弹性带，使第二包盖17盖合在包体11上时，弹性带对包内物品加强紧固，防止物品相互摩擦动作。所述第一包盖16的外侧面可以连接有手提带，所述包体11内的物品比较重时，为了节省肩部的力量，可以手握手提带以减少肩部的力量，由于手提带设置在第一包盖16的外侧面中部，手握手提带时，使整个包体11的受力更加的均匀，实际使用的过程中，也可以直接使用手提带提起整个包体11。所述包体11内可以设有防护棉板，所述包体11的前后两侧采用皮质材料制作，包体11左右侧面的侧板为木质材料的侧板，致使包内的接触面比较坚硬，直接将摄影物品放入包内，物品之间容易产生摩擦损坏，在包体11内设置防护棉板，物品放入包内时，物品直接与防护棉板接触，对各个物品的位置进行固定，防止物品之间发生相互移动，从而达到了稳固包内物品的作用。

本实用新型使用时，将电路板、一节五号电池、包带末端141和第二压力开关15容纳在包体11侧板的凹槽111内，然后将槽盖112盖合住，显示装置13采用两个LED显示灯，将第一包盖16和第二包盖17一起向后打开，使整个包体11的上部开口全部打开，将防护棉板放入包体11内，摄影机的主机放入包体11的中部，闪光灯、镜头、电池等部件分别放入包体11的两侧，电池和储存卡分别放入第一包盖16内侧面的两个储物包161内，此时，电池和储存卡分别挤压储物包161内的第一压力开关12，由于存放电池的储物包161比较大，电池的下部一端挤压储物包161内第一压力开关12，存放储存卡的储物包161比较小，储存卡的整个下部挤压储物包161内第一压力开关12，包体11上侧板的两个第一压力开关12均呈打开的状态，由于两个侧板均安装了上述提醒装置，这时，包体11的两个侧板上的第一压力开关12均呈打开的状态；然后将第一包盖16和第二包盖17一起向前扣合在包体11上，使用者背起包带14，两个包带末端141受力紧绷，分别挤压两个第二压力开关15，第二压力开关15打开，包体11外部的两个LED显示灯分别呈打开的状态，表示包内已经存放了电池和储存卡；使用者外出需要使用摄影机时，将第一包盖16和第二包盖17一起向后打开，从包内取出摄影机，再将第一包盖16和第二包盖17一起向前扣合关闭，使用者就能够进行摄影；需要使用闪光灯时，只需要打开一侧的第二包盖17，第二包盖17可以向前打开，也可以向后打开，打开后从包内的一侧取出闪光灯，然后再将第二包盖17扣合关闭；需要更换电池时，将第一包盖16向后打开，从第一个储物包161内取出备用电池，此时包内的第一压力开关12得到释放，第一压力开关12关闭，第一个显示灯也随之关闭，更换电池完毕后，将更换后的电池放入储物包161内，电池再次挤压第一压力开关12，第一压力开关12再次打开，第一个显示灯再次亮起，表示储物包161内放入了电池；需要更换储存卡时，将第一包盖16向后打开，从另一个储物包161内取出备用的储存卡，此时包内的第一压力开关12得到释放，第一压力开关12关闭，第二个显示灯也随之关闭，更换储存卡完毕后，将更换后的储存卡放入储物包161内，储存卡再次挤压第一压力开关12，第一压力开关12再次打开，第二个显示灯再次亮起，表示储物包161内放入了储存卡，更换完毕后，使用者就能够再次进行摄影；摄影完毕后，将第一包盖16和第二包盖17一起向后打开，摄影机放入包体11内，第一包盖16和第二包盖17一起向前关闭即可；为了节省肩部的力量，使用者背起包带14时也可以手握手提带，达到了缓解肩部压力的作用。

本实施例提供的一种具有提醒功能的摄影包，包括包体，第一压力开关和显示装置，第一压力开关和显示装置均设置在包体上，包内物品挤压第一压力开关时，显示装置的指示灯亮起，使用者即可准确判断出包内已经存放了需要使用的物品，提醒效果强，使用者不会忘记携带的物品，取用物品时，第一压力开关释放，此时第一压力开关关闭，指示灯关闭，使用者就可以判断出包内没有存放物品；所述包体连接有两个包盖，第一包盖设置在包体的中部，并且一端固定连接在包体上，另一端活动连接在包体上，实现了包盖的单向打开包体的方式，第一包盖的两侧还连接有第二包盖，所述第二包盖的两端分别设置磁吸扣或者粘扣，使第二包盖可以向前或者向后打开包体，实现了包盖双向打开包体的方式，所述包盖的打开方式新颖，需要使用包内物品时，可以根据使用者的需求，打开相应的包盖，从包内取用所需的物品；在第一包盖和第二包盖之间的连接处还设有防尘部，对第一包盖和第二包盖之间的缝隙进行密封，防止灰尘进入包内；所述第二包盖的外侧边还设有外檐，外檐遮挡住包体的上端，并且伸出包体上端，使用时可以防止雨水进入包体内，从而起到了防水的作用。

最后应说明的是：以上各实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述各实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的范围。
