景观树的制作方法

本实用新型涉及仿真树，特别涉及景观树。

背景技术：

随着社会的发展，物质产品得到了极大的丰富，人们有了更多的时间和精力来考 虑精神文化的提高，因此，越来越多的人开始重视自己周边的生活环境，“美化”、“亮化”、 “环保”、“安全”等名称被提到了大众的嘴边。目前，许多城市开始认识到采用仿真树进行 美化的优点，其不但彻底地改变了地域和气候对于树种的限制，而且便于管理，无需浇水施肥与额外护理。

现检索到一片公开号为CN 202432445 U的中国专利文件，其名称为一种 LED 景观树灯树枝连接结构；为了便于景观树的搬运与安装，通过树枝与树干分开制作，在将景观树运输到客户的安装地点后，再将树枝与竖杆进行组装一起，而现有树枝与树干的连接方式均是通过外接螺栓将两者锁合，而由于螺栓冒部易裸露在树枝的外部并形成凸起，仿真树皮需覆盖在螺纹，增加了仿真树皮的安装难度。

技术实现要素：

本实用新型的目的是提供一种景观树，其树干与树枝的连接处便于仿真树皮的覆盖。

本实用新型的上述技术目的是通过以下技术方案得以实现的：

一种景观树，包括树干与树枝，包括固定于树干的套筒、固定于树枝并套设于套筒的插筒，套筒与插筒两者的壁之间设有相互插合以实现限制套筒与插筒相互轴向滑移的插块与挡槽、以及连通于挡槽并实现将插块滑入挡槽的导向槽，挡槽沿套筒的圆周方向延伸布置。

通过采用上述技术方案，套筒与插筒的相互套设使得树干与树枝的横向自由度受到约束，插块沿着导向槽滑移到挡槽的槽口，旋转沿圆周方向旋转，插筒将插块滑移至挡槽，达到套筒与插筒在轴向的互锁。导向槽与挡槽可以同时置于套筒的壁上，插块置于插筒的壁上；也可以是插块置于套筒壁上，导向槽与挡槽同时置于插筒壁上。由于套筒与插筒的是相互套设关系，故两者的连接处为筒的外壁，较为光顺，便于仿真树皮分覆盖铺设。

较佳的，所述插块固定于插筒的外壁，所述挡槽置于插筒内壁，所述导向槽穿通套筒端部形成滑入口。

通过采用上述技术方案，挡槽与导向槽置于插筒内壁，在运输过程中受到套筒的隔挡保护，挡槽与导向槽两者的槽体内不易卡入异物，使得树干与树枝安装更为快捷，便于仿真树皮分覆盖铺设。

较佳的，所述导向槽为直线槽且沿套筒的轴线方向延伸布置。

通过采用上述技术方案，直线槽便于插块快速在导向槽内完成滑移，使得树干与树枝安装更为快捷，便于仿真树皮分覆盖铺设。

较佳的，所述导向槽为曲线槽且沿套筒的轴线方向延伸布置。

通过采用上述技术方案，曲线槽，插块在滑入导向后，难以在滑脱处导向槽，使得树干与树枝的连接更为的牢固与稳定，便于仿真树皮分覆盖铺设。

较佳的，挡槽的侧壁设有斜板，所述斜板自挡槽邻近导向槽的一端向挡槽另一端倾斜。

通过采用上述技术方案，斜板的倾斜方向正是插块的滑入方向，故插块仍能顺畅的滑入挡槽，而插块预逆向滑出时，斜板如同倒刺对插块进行隔挡，使得插块与挡槽难以脱离，使得树干与树枝的连接更为的牢固与稳定，便于仿真树皮分覆盖铺设。

较佳的，套筒内设有使插筒具有脱离插筒趋势以实现插块轴向抵触于挡槽的弹性件。

通过采用上述技术方案，弹性件对插筒产生一个弹力，插块与插槽轴向抵触，使得插块难以滑脱处插槽，使得树干与树枝的连接更为牢固与稳定，便于仿真树皮分覆盖铺设。

较佳的，所述套筒固定有抵板，套筒设有挡板，所述弹性件以压缩的形式抵触于抵板与挡板之间。

通过采用上述技术方案，底板与挡板的设置增加了与弹性件的接触面积，插筒与套筒之间的受力更加的稳定，使得树干与树枝的连接更为的牢固与稳定，便于仿真树皮分覆盖铺设。

较佳的，所述弹性件为弹簧或弹性橡胶。

通过采用上述技术方案，弹簧与弹性橡胶均具有良好的弹性能力，其结构更换便捷。

较佳的，套筒与插筒均套设有仿真树皮。

通过采用上述技术方案，仿真树皮以套设的方式将套筒与插筒包裹；使得仿真树皮安装更加便捷，且连接更加的稳固。

较佳的，所述仿真树皮由橡胶制成，且仿真树皮的直径小于套筒的外径以及插筒外径。

通过采用上述技术方案，橡胶具有弹性，使得仿真树皮可以张开后对套筒与插筒的包裹更加的紧密。

综上所述，本实用新型具有以下有益效果：基于本设计中树干与树枝之间新的连接技术，对景观树的生产与设计提供有创新性的指导，使得树干与树枝在连接处过渡的更加平稳。

附图说明

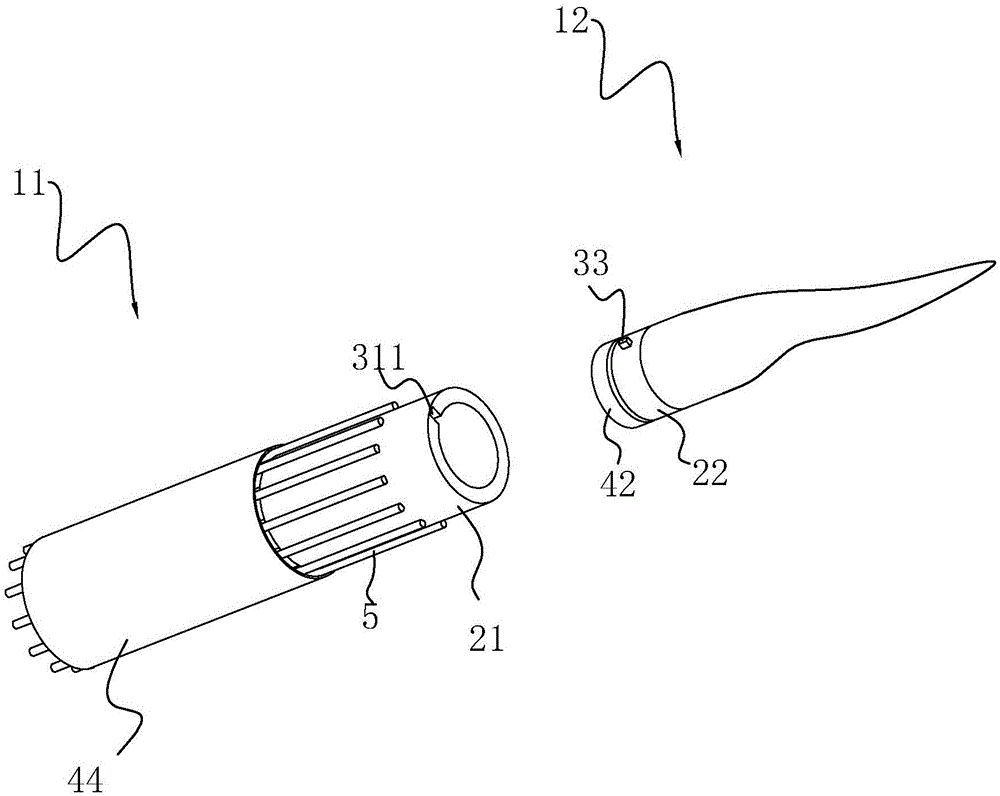

图1是实施例 1中树干与树枝的装配示意图；

图2是实施例1中套筒与插筒的装配示意图；

图3是实施例1中套筒轴向剖开后的内部示意图；

图4是实施例2中套筒轴向剖开后的内部示意图。

图中：11、树干；12、树枝；21、套筒；22、插筒；31、导向槽；311、滑入口；32、挡槽；33、插块；34、斜板；41、挡板；42、抵板；43、弹性件；44、仿真树皮；5、钢筋。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。

实施例1：景观树，如图1所示，包括树干11，树干11采用金属板材作为支架，在金属板材上铺设金属网并用铁丝缠绕固定，通过水泥与纤维网对金属网进行覆盖与粘合，达到形成树干11表皮的效果。树干11与树枝12彼此连接固定。

如图2与图3所示，树干11的金属板上焊接有钢筋5，钢筋5围绕成筒状，钢筋5内插有一个圆柱形的套筒21，套筒21的外壁焊接在钢筋5上，而筒形的钢筋5套设有橡胶制成的仿真树皮44，仿真树皮44的正常孔径小于插筒22的外径；橡胶具有弹性，使仿真树皮44被撑大并套设在钢筋5上，仿真树皮44可以沿着钢筋5滑移以张紧的方式将套筒21包裹。

套筒21的内壁开设导向槽31，导向槽31的截面为矩形，且沿着套筒21的轴线方向直线延伸布置。导向槽31的一端穿过套筒21的端部，套筒21的端部形成一个与导向槽31连通的滑入口311。

导向槽31朝向套筒21内部的另一端连接有挡槽32，挡槽32沿着套筒21内部的圆周方向设置，挡槽32与导向槽31相互垂直且相互连通。导向槽31的上下槽壁均焊接有斜板34，斜板34为矩形状，由于挡槽32背离导向槽31的一端形成端面，上、下布置的斜板34均向导向槽31的端面倾斜；该设计的优点在于：插块33自导向槽31滑入挡槽32比较顺畅。而插块33从挡槽32内向导向槽31外滑移时，斜板34起到倒刺的作用，使得插块33难以脱离挡槽32。

在套筒21的底部焊接有一块圆形的挡板41，挡板41将套筒21的底部密封。而套筒21朝向插筒22的一面设有弹性件43，该弹性件43可以为弹簧或圆柱形的橡胶块，本实施例中采用的是弹簧；弹簧通过螺钉卡在挡板41上。弹簧的上端低于挡槽32，使得插筒22插入套筒21过程中具有较长的行程未能与弹簧发生接触，使得插筒22插入套筒21更加的便捷。

树枝12一端焊接有插筒22，插筒22为金属制成的圆筒，插筒22朝向套筒21的一端焊接有圆形的抵板42，抵板42与弹簧的抵触。由于插筒22的外径小于套筒21的内径，插筒22可以间隙配合的方式插入插筒22内部。插筒22的外壁焊接有一块矩形的插块33。当插筒22插入套筒21时，插块33也一同由滑入口311进入导向槽31；并且插块33沿着导向槽31滑移到底部，该底部位置挡槽32与导向槽31的连通，此时，抵板42已经抵触在弹簧上并使得弹簧发生压缩，通过圆周方向旋转插筒22，使得插块33滑入挡槽32内；上、下设置的斜板34之间的具有间距，插块33的宽度与该间距以间隙配合的方式存在，故插块33可以顺畅的沿着斜板34的顺斜面滑入到挡槽32的端面位置。可以发现，插块33在弹簧的弹力作用下，使得插块33抵触在斜板34上，由于弹力的约束，使得插块33难以在挡槽32内松动，使得树干11与树枝12的牢固的连接。

而由于树干11与树枝12之间的连接处是采用套筒21与插筒22彼此套设完成的，套筒21表面的未增加额外的连接件，使得仿真树皮44顺畅的套在套筒21。
