本实用新型涉及首饰,尤其涉及一种拼接手镯。
背景技术:
人们佩戴的手镯大小是固定的,佩戴手镯时,一般都是将手镯从手指往手腕处套入,大多数人的手掌再怎么合拢都要比手腕粗,所以有时候明明可以佩戴的手镯怎么都套不进去,对消费者造成了困扰。
后来,市面上出现了拼接手镯,但现有的拼接手镯的拼接处大多是采用插针和插座配合的连接方式,这种连接方式的插针容易变形导致手镯无法扣合。
所以,有必要提供一种连接可靠且容易佩戴的拼接手镯。
技术实现要素:
本实用新型所要解决的技术问题是:提供一种连接可靠且容易佩戴的拼接手镯。
为了解决上述技术问题,本实用新型采用的技术方案为:一种拼接手镯,包括主体,所述主体包括至少两个分体,还包括数量与所述分体的个数相同且连接相邻分体的连接件;所述连接件的两端分别设有第一连接孔和第二连接孔,至少一个连接件的第一连接孔或第二连接孔内设有第一螺纹部;至少一个分体的一端设有与所述第一螺纹部相配合的第二螺纹部;所述至少两个分体的其他端部均套设于所述连接件的第一连接孔或第二连接孔内并能相对所述连接件转动。
进一步的,所述分体套设于所述第一连接孔或第二连接孔内的端部设有膨胀开口,所述膨胀开口将所述端部撑开为至少两个分瓣,所述两个分瓣端部的截面尺寸大于其套设的第一连接孔或第二连接孔的截面尺寸。
进一步的,所述膨胀开口将所述分体端部撑开为四个分瓣。
进一步的,至少一个连接件的第一连接孔和第二连接孔内均设有所述第一螺纹部,至少两个分体的一端设有所述第二螺纹部。
进一步的,所述手镯是由铂金、金、银、铜、不锈钢或其它合金制成的。
进一步的,所述分体的个数为2个或3个或4个或5个或6个或7个或8个。
进一步的,所述连接件是椭球形的、球形的、圆柱形的或长方体形的。
进一步的,所述分体套设于所述第一连接孔或第二连接孔内的端部截面尺寸大于其套设的第一连接孔或第二连接孔的截面尺寸。
进一步的,所述连接件的外表面抛光或设置磨砂或设置滚花。
进一步的,所述分体的截面是圆形的、矩形的或环形的。
本实用新型的有益效果在于:手镯设置为多个分体,分体与连接件套合连接或螺纹连接,螺纹连接能够实现相邻两个分体的锁紧和分离,套合连接能够让相邻的两个分体实现相对转动,从而使得整个手镯连接可靠且容易佩戴。
附图说明
图1为本实用新型实施例一手镯拆分后的示意图;
图2为本实用新型实施例一连接件的一种结构示意图;
图3为本实用新型实施例一连接件的另一种结构示意图;
图4为本实用新型实施例一手镯拆分后的一个部分的示意图;

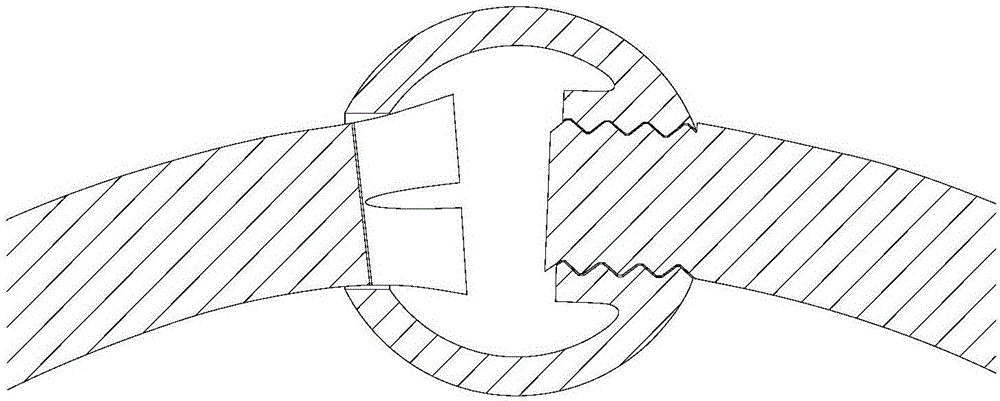

图5为本实用新型实施例一分体连接处爆炸图;
图6为本实用新型实施例二连接件的一种结构示意图;
标号说明:
1、分体;
2、连接件;
11、第二螺纹部;
21、第一螺纹部;
12、膨胀开口;
13、分瓣。
具体实施方式
为详细说明本实用新型的技术内容、所实现目的及效果,以下结合实施方式并配合附图予以说明。
本实用新型最关键的构思在于:手镯设置为多个分体,分体与连接件套合连接或螺纹连接,螺纹连接能够实现相邻两个分体的锁紧和分离,套合连接能够让相邻的两个分体实现相对转动,从而使得整个手镯连接可靠且容易佩戴。
请参照图1至图6,一种拼接手镯,包括主体,所述主体包括至少两个分体,还包括数量与所述分体的个数相同且连接相邻分体的连接件;所述连接件的两端分别设有第一连接孔和第二连接孔,至少一个连接件的第一连接孔或第二连接孔内设有第一螺纹部;至少一个分体的一端设有与所述第一螺纹部相配合的第二螺纹部;所述至少两个分体的其他端部均套设于所述连接件的第一连接孔或第二连接孔内并能相对所述连接件转动。
从上述描述可知,本实用新型的有益效果在于:手镯设置为多个分体,分体与连接件套合连接或螺纹连接,螺纹连接能够实现相邻两个分体的锁紧和分离,套合连接能够让相邻的两个分体实现相对转动,从而使得整个手镯连接可靠且容易佩戴。
进一步的,所述分体套设于所述第一连接孔或第二连接孔内的端部设有膨胀开口,所述膨胀开口将所述端部撑开为至少两个分瓣,所述两个分瓣端部的截面尺寸大于其套设的第一连接孔或第二连接孔的截面尺寸。
进一步的,所述膨胀开口将所述分体端部撑开为四个分瓣。
由上述描述可知,设置膨胀开口可使得分体端部的截面尺寸大于其套设的第一连接孔或第二连接孔的截面尺寸,从而使得连接件不会从分体上脱落。
进一步的,至少一个连接件的第一连接孔和第二连接孔内均设有所述第一螺纹部,至少两个分体的一端设有所述第二螺纹部。
由上述描述可知,螺纹连接使得整个手镯连接简单、可靠。
进一步的,所述手镯是由铂金、金、银、铜、不锈钢或其它合金制成的。
进一步的,所述分体的个数为2个或3个或4个或5个或6个或7个或8个。
进一步的,所述连接件是椭球形的、球形的、圆柱形的或长方体形的。
进一步的,所述分体的截面是圆形的、矩形的或环形的。
由上述描述可知,手镯材质、截面形状、分体数目、连接件形状多种多样,使得手镯多样化,适合不同人群。
进一步的,所述分体套设于所述第一连接孔或第二连接孔内的端部截面尺寸大于其套设的第一连接孔或第二连接孔的截面尺寸。
由上述描述可知,分体套设于所述第一连接孔或第二连接孔内的端部截面尺寸大于其套设的第一连接孔或第二连接孔的截面尺寸即可防止连接件与分体脱离,并非一定要设置成膨胀开口。
进一步的,所述连接件的外表面抛光或设置磨砂或设置滚花。
由上述描述可知,连接件的外表面抛光可增加佩戴时的舒适度;外表面设置磨砂或设置滚花有利于增大手指与连接件之间的摩擦,起到防滑的作用。
实施例一
请参照图1至图5,本实用新型的实施例一为:请参照图1,一种拼接手镯,包括主体,所述主体包括至少两个分体1,还包括数量与所述分体1的个数相同且连接相邻分体1的连接件2;如图2至图4所示,所述连接件2的两端分别设有第一连接孔和第二连接孔,至少一个连接件2的第一连接孔或第二连接孔内设有第一螺纹部21;至少一个分体1的一端设有与所述第一螺纹部21相配合的第二螺纹部11;所述至少两个分体1的其他端部均套设于所述连接件2的第一连接孔或第二连接孔内并能相对所述连接件2转动。
请参照图5所述分体1套设于所述第一连接孔或第二连接孔内的端部设有膨胀开口12,所述膨胀开口12将所述端部撑开为至少两个分瓣13,所述两个分瓣13端部的截面尺寸大于其套设的第一连接孔或第二连接孔的截面尺寸。在本实施例中,所述膨胀开口12是十字形的,将所述分体1的端部撑开为四个分瓣13。设置膨胀开口12可使得分体1端部的截面尺寸大于其套设的第一连接孔或第二连接孔的截面尺寸,从而使得连接件2不会从分体1上脱落。可以理解的,所述分体套设于所述第一连接孔或第二连接孔内的端部并非一定要设置膨胀开口,只需要保证该端部截面尺寸大于其套设的第一连接孔或第二连接孔的截面尺寸就行。换言之,所述分体套设于所述第一连接孔或第二连接孔内的端部截面尺寸大于其套设的第一连接孔或第二连接孔的截面尺寸。例如所述分体在要套设连接件的一端设置一环形凹槽,第一连接孔或第二连接孔套合在所述凹槽内,套合所述凹槽的第一连接孔或第二连接孔的截面尺寸小于所述分体的端部截面尺寸则也能避免所述连接件与所述主体分离。
请结合图2、图3,容易理解的,连接件与分体有两种连接方式,一种连接方式是可转动套合连接;另一种连接方式是可拆卸螺纹连接。一个连接件与两个分体连接,可同时具有上述两种连接方式;也可以只具有前一种连接方式。可拆卸螺纹连接能够实现相邻两个分体的锁紧和分离,而且锁紧时连接牢靠,不会轻易分离,可转动套合连接能够让相邻的两个分体实现相对转动,从而使得整个手镯连接可靠且容易佩戴。
所述分体1的个数为2个或3个或4个或5个或6个或7个或8个,甚至可以更多,但考虑成本、美观等因素将分体1的数量设置为3个或4个即可。所述分体1的截面是圆形的、矩形的或环形的。
所述连接件2的外表面抛光或设置磨砂或设置滚花,连接件2外表面抛光可以增加连接件的手感,设置磨砂或设置滚花有利于增大手指与连接件之间的摩擦力,起到防滑的作用。在本实施例中,所述连接件2是球形的,在其它实施例中,所述连接件2可以是椭球形的、圆柱形的或长方体形的。
所述手镯是由铂金、金、银、铜、不锈钢或其它合金制成的。
实施例二
请参照图6,本实用新型的实施例二与实施例一的最大区别在于:实施例一的连接件2可转动套接在分体1上,不可分离;实施例二的连接件2与分体1是可分离的,具体的,至少一个连接件2的第一连接孔和第二连接孔内均设有所述第一螺纹部21,至少两个分体的一端设有所述第二螺纹部11。
本实施例提出了连接件的第三种结构和连接件与分体的第三种连接形式,即连接件的两端都设有所述第一螺纹部,两个所述第一螺纹部分别与两个分体的第二螺纹部进行螺纹连接。这样的连接方式与实施例一中连接件与分体的两种连接方式最大的不同之处在于:连接件可完全脱落分体。
将一端与分体螺纹连接另一端与分体可转动套接的连接件称为第一连接件,两端与分体都是可转动套接的连接件称为第二连接件,两端与分体都是螺纹连接的连接件称为第三连接件。则一个手镯中可以只具有第一连接件或只具有第三连接件但不能只具有第二连接件;也可以同时具有第一连接件与第二连接件或者同时具第二连接件与第三连接件或者同时具有第一连接件与第三连接件;还可以同时具有第一连接件、第二连接件和第三连接件。
综上所述,本实用新型提供的一种拼接手镯设置有多个分体,分体与连接件套合连接或螺纹连接,螺纹连接能够实现相邻两个分体的锁紧和分离,套合连接能够让相邻的两个分体实现相对转动,从而使得整个手镯连接可靠且容易佩戴。
以上所述仅为本实用新型的实施例,并非因此限制本实用新型的专利范围,凡是利用本实用新型说明书及附图内容所作的等同变换,或直接或间接运用在相关的技术领域,均同理包括在本实用新型的专利保护范围内。
