一种太阳能充电智能手环的制作方法

本实用新型涉及消费电子领域，特别是涉及一种太阳能充电智能手环。

背景技术：

随着现代人们生活水平的不断提高，身体健康越来越受到人们重视，其中的预防环节必不可少，智能手环在收集用户资料以及及时提醒用户锻炼身体的方面起着不可或缺的作用，但是以往的只能手环存在着续航能力差，耗电多，电池需要经常更换的现象。 本实用新型就是本着增加续航能力，使得使用人员可方便操作省心安全的的目的，应运而生。

技术实现要素：

本实用新型的目的在于：克服现有技术中存在的上述问题，提出一种太阳能充电智能手环，可以避免频繁充电，同时可以采集人体的各种体征信息。

本实用新型的目的通过下述技术方案来实现：

一种太阳能充电智能手环，包括：表体和表带，所述表体内具有腔体，所述腔体上部设有上壳，所述腔体下部设有底壳，所述腔体内由下至上依次装有主板、显示屏支架、显示屏和显示屏配件，所述上壳上表面设有显示屏显示窗口和太阳能接收窗口，所述太阳能接收窗口下部设有太阳能模组，所述太阳能模组与主板连接，所述底壳上设有充电接口，所述充电接口与充电顶针组件连接，所述充电顶针组件与主板相连接，所述充电顶针组件外套有磁铁。

本实用新型的一种太阳能充电智能手环，所述底壳上还设有心率镜片，所述心率镜片与心率组件连接，所述心率组件与主板连接。

本实用新型的一种太阳能充电智能手环，所述底壳上还穿设有皮肤电响应组件，所述皮肤电响应组件与主板连接。

本实用新型的一种太阳能充电智能手环，所述表带包括：长表带和短表带。

本实用新型的一种太阳能充电智能手环，所述长表带上具有若干扣合孔，所述短表带末端设有表带扣。

本实用新型的一种太阳能充电智能手环，所述长表带和短表带与表体均设有表带弹片。

本实用新型的一种太阳能充电智能手环，所述太阳能接收窗口位于上壳的边缘位置处。

本实用新型的一种太阳能充电智能手环，所述表带和表体为可拆卸式连接。

根据上述技术方案，本实用新型的有益效果是：通过对现有手环进行优化设计，巧妙的加入太阳能组件、心率镜片和皮肤电响应即皮肤电感应金属触点，可以有效利用太阳能充电，同时可以采集人体的皮肤电信号，以及心率信号等，适时的检测人全的信息供使用者参考。

附图说明

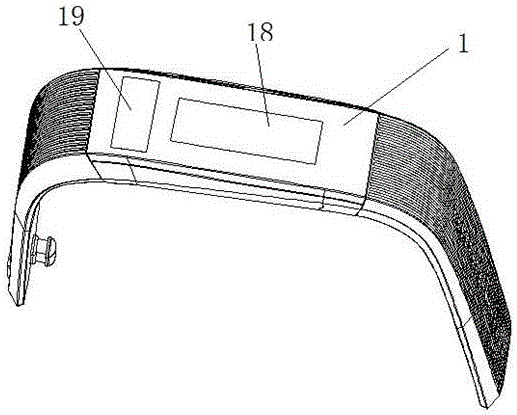

图1是本实用新型一种太阳能充电智能手环结构示意图；

图2是本实用新型一种太阳能充电智能手环结构上壳示意图；

图3是本实用新型一种太阳能充电智能手环结构底壳示意图。

具体实施方式

下面结合具体实施例和附图对本实用新型作进一步的说明。

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

如图1-3为本实用新型一种太阳能充电智能手环的实施例，一种太阳能充电智能手环，包括：表体7和表带，所述表体7内具有腔体，所述腔体上部设有上壳1，所述腔体下部设有底壳10，所述腔体内由下至上依次装有主板16、显示屏支架4、显示屏3和显示屏配件2所述上壳1上表面设有显示屏显示窗口18和太阳能接收窗口19，所述太阳能接收窗口19下部设有太阳能模组17，所述太阳能模组17与主板16连接，所述底壳10上设有充电接口20，所述充电接口20与充电顶针组件9连接，所述充电顶针组件 9与主板16相连接，所述充电顶针组件9外套有磁铁8，所述底壳10上还设有心率镜片12，所述心率镜片12与心率组件15连接，所述心率组件15与主板16连接，所述底壳10上还穿设有皮肤电响应组件11，所述皮肤电响应组件11与主板16连接，所述表带包括：长表带5和短表带13，所述长表带5上具有若干扣合孔，所述短表带13末端设有表带扣14，所述长表带5和短表带13与表体7均设有表带弹片6，所述太阳能接收窗口19位于上壳1的边缘位置处，所述表带和表体为可拆卸式连接。

由于采用上述技术方案，本实用新型的有益效果是：

通过对现有手环进行优化设计，巧妙的加入太阳能组件、心率镜片和皮肤电响应即皮肤电感应金属触点，可以有效利用太阳能充电，同时可以采集人体的皮肤电信号，以及心率信号等，适时的检测人全的信息供使用者参考。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
