一种转动的有牙皮带扣的制作方法

文档序号:12375267阅读:606来源:国知局
一种转动的有牙皮带扣的制作方法与工艺

本实用新型涉及皮带配件领域,具体的说是一种转动的有牙皮带扣。



背景技术:

现通用的扳手扣头分为磁铁及扭簧款,磁铁款的结构繁杂比较沉重,里面的小磁铁容易消磁。扭簧款通用是由两个较短的扭簧回弹以及扭簧卡座不闭合,使扭簧外露有划伤皮带条的风险。



技术实现要素:

为了克服现有皮带扣的以上不足,本实用新型可以提供一种结构精简轻便,使用上方便可靠的一种旋转的有牙皮带扣。

本实用新型解决其技术问题所采用的技术方案是:一种转动的有牙皮带扣,包括扣头面、铆钉轴、扭簧、卡牙扳手和尾夹,所述扣头面上设有第一旋转支点和第二旋转支点,所述的卡牙扳手主体呈管状体,卡牙扳手管状体的外沿上设有扳手片;所述卡牙扳手管状体的一端固定有向外突起的按钮,两端分别设有限位凸起;所述卡牙扳手管状体内置有扭簧;所述的铆钉轴穿插于所述的扭簧内,并且通过该铆钉轴将所述的卡牙扳手固定于所述扣头面的第一旋转支点上;所述卡牙扳手通过限位凸起与扣头面的第一旋转支点的侧壁相互抵触,形成卡牙扳手拧动的固定支点,并且构成蓄力状态;卡牙扳手内置扭簧的扭力能够使其在所述扣头面的第一旋转支点上来回摆动。

作为优选的,所述的扳手片为向上翘曲的扳手片。

作为优选的,所述的按钮与限位凸起呈对称状设置。

作为优选的,所述的尾夹固定于所述扣头面的第二旋转支点上。

进一步的,所述的按钮上设有防滑条纹。

本实用新型的有益效果是:卡牙扳手采用管体状的结构设计可减小与衣物的摩擦,使得转运时阻力较小;封闭的扳手设计使得扭簧完全不外露,杜绝扭簧外露对皮带条的划伤;扳手的通长设计使扭簧的长度增加,能够使扭簧的使用寿命增加了,提高皮带和皮带扣的使用寿命。

附图说明

图1是本实用新型爆炸图。

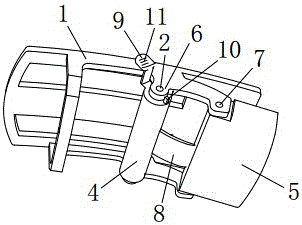

图2是本实用新型组合状态的结构图。

图中:1.扣头面,2.铆钉轴,3.扭簧,4.卡牙扳手,5.尾夹,6.第一旋转支点 ,

7.第二旋转支点,8.扳手片,9.按钮,10.限位凸起,11.防滑条纹。

具体实施方式

为了使本实用新型所解决的技术问题、技术方案及有益效果更加清楚明白,以下结合附图与实施例,对本实用新型作进一步的阐述。应当理解,此处所描述的实施例仅仅用于解释本实用新型,并不用于限定本实用新型。

如图1-2所示,一种转动的有牙皮带扣,包括扣头面1、铆钉轴2、扭簧3、卡牙扳手4和尾夹5,所述扣头面1上设有第一旋转支点6和第二旋转支点7,所述的卡牙扳手4主体呈管状体,卡牙扳手4管状体的外沿上设有扳手片8;所述卡牙扳手4管状体的一端固定有向外突起的按钮9,两端分别设有限位凸起10;所述卡牙扳手4管状体内置有扭簧3;所述的铆钉轴2穿插于所述的扭簧3内,并且通过该铆钉轴2将所述的卡牙扳手4固定于所述扣头面1的第一旋转支点6上;所述卡牙扳手4通过限位凸起10与扣头面1的第一旋转支点6的侧壁相互抵触,形成蓄力状态;卡牙扳手4内置扭簧3的扭力能够使其在所述扣头面1的第一旋转支点6上来回摆动。所述的尾夹5固定于所述扣头面1的第二旋转支点7上,使其具有一定的微调功能,更加方便皮带穿过。

为了能够能够牢固锁紧皮带,所述的扳手片8为向上翘曲的扳手片。

所述的按钮9与限位凸起10呈对称状设置,当拧动该按钮9,卡牙扳手4借助内置的扭簧3的扭力以及限位凸起10的形成的固定支点,能够使卡牙扳手4来回摆动,使皮带能够顺利穿过和固定扣紧。为了进一步地避免使用时手滑,所述的按钮9上还可以设置防滑条纹11。

该皮带扣的卡牙扳手4采用管体状的结构设计可减小与衣物的摩擦,使得转运时阻力较小;封闭的扳手设计使得扭簧完全不外露,杜绝扭簧3外露对皮带条的划伤;扳手的通长设计使扭簧3的长度增加,能够使扭簧3的使用寿命增加了,提高皮带和皮带扣的使用寿命。

以上所述仅为本实用新型的较佳实施例,并不用以限制本实用新型,凡在本实用新型的精神和原则之内所作的任何修改、同等替换和改进等,均应落在本实用新型的保护范围之内。
