一种制鞋用多功能工具尺的制作方法

本实用新型涉及一种工具尺，尤其涉及一种制鞋用多功能工具尺。

背景技术：

鞋的产生与自然环境、人类的智慧密不可分。远古时代，土地的高低不平，气候的严寒酷暑，人类本能地要保护自己的双脚，于是就出现了鞋，简单包扎脚的兽皮，树叶便成了人类历史上最早的鞋。古人类保存下来的文献，仍能给我们提供一部精彩的鞋史。

尺是一种长度单位，中国叫“市尺”（现代三尺等于一米），英国有“英尺”。有时我们也把测量长度的工具叫做尺。工具尺是能够测量长度和画各种图形的尺子。

现有的制鞋用工具尺存在绘画图形种类较少的缺点，因此亟需研发一种绘画图形种类较多的制鞋用多功能工具尺。

技术实现要素：

（1）要解决的技术问题

本实用新型为了克服现有的制鞋用工具尺绘画图形种类较少的缺点，本实用新型要解决的技术问题是提供一种绘画图形种类较多的制鞋用多功能工具尺。

（2）技术方案

为了解决上述技术问题，本实用新型提供了这样一种制鞋用多功能工具尺，包括有顶板、第一轴承座、第二轴承座、支杆、第一滑轨、转轴、蜗杆、蜗轮、齿条、第一滑块、电机、小皮带轮、平皮带、大皮带轮、第一压杆、第二滑块、连接杆、第三滑块、固定板、第二压杆、拇指气缸、圆盘、导向板、模型、弹簧和第二滑轨；顶板底部从左至右依次设有第一轴承座、第二轴承座、支杆和第一滑轨，第一轴承座上设有转轴，转轴上设有大皮带轮，转轴下端设有圆盘，第二轴承座上设有蜗杆，蜗杆下端设有小皮带轮，小皮带轮与大皮带轮上绕有平皮带，支杆下端连接有电机，电机后侧设有蜗轮，蜗轮与蜗杆配合，第一滑轨上设有第一滑块和第二滑块，第一滑块位于第二滑块的上方，第一滑块左端设有齿条，齿条与蜗轮啮合，齿条下端与第二滑块上端连接，第二滑块左端设有第一压杆，第二滑块前侧面铰接连接有连接杆，第一滑轨左侧下部设有导向板，导向板上开有导向孔，导向板顶部左右两侧对称设有弹簧，弹簧上端连接有固定板，固定板位于第一压杆的正下方，固定板底部中间设有第二压杆，第二压杆下端穿过导向孔，第二压杆下端连接有模型，第一滑轨右侧下部设有第二滑轨，第二滑轨上设有第三滑块，连接杆下端与第三滑块前侧面铰接连接，第三滑块下端与圆盘上均设有拇指气缸。

优选地，还包括有橡胶垫，左侧的拇指气缸和右侧的拇指气缸上均设有橡胶垫，橡胶垫的材质为天然橡胶，橡胶垫呈长方体，橡胶垫的长为2cm，橡胶垫的宽为1cm，橡胶垫的高为4cm。

优选地，还包括有照明灯，第一滑轨前侧下部设有照明灯，照明灯为LED灯，照明灯的功率为20W，照明灯内灯珠的发光色为白色，照明灯灯罩的材质为亚克力材质，照明灯灯罩的形状为椭圆形。

优选地，连接杆上开有小孔，连接杆上小孔的大小相同，小孔之间的间距不相等，小孔的形状为圆形，小孔的半径大小为1cm，小孔内表面为光滑面。

优选地，还包括有梯形块，第一压杆下端连接有梯形块，梯形块位于固定板的正上方，梯形块为等腰梯形，梯形块的上表面与第一压杆的下表面相接触，梯形块的材质为木质材料。

优选地，还包括有第一加强筋，第一滑轨的右侧下部与第二滑轨的顶部左侧之间设有第一加强筋，第一加强筋的左侧与第二滑轨之间的夹角为30°，第一加强筋的材质为不锈钢材质。

优选地，还包括有挡板，第二滑轨的右端设有挡板，挡板与第二滑轨垂直，挡板的材质为木质，挡板的形状呈长方体，挡板的长为8cm，挡板的宽为5cm，挡板的高为12cm，挡板的重量为0.5KG。

优选地，还包括有第二加强筋，支杆右侧上部与顶板底部右侧之间设有第二加强筋，第二加强筋左侧与支杆右侧上部之间的夹角为30°，第二加强筋的材质为不锈钢材质，第二加强筋内为空心。

优选地，顶板上开有通孔，通孔位于顶板的右侧，通孔位于齿条的正上方，通孔位于第二加强筋的右方，通孔位于第一滑轨的左方，通孔的形状为长方形，通孔的长为10cm，通孔的宽为7cm。

工作原理：当制鞋子时要绘画图案和印模型时，首先将需要绘画的布料放在指定位置上，然后将粉笔放在拇指气缸上，启动拇指气缸工作，则拇指气缸就会夹住粉笔。然后再启动电机带动蜗轮转动，从而就会带动蜗杆上下运动，从而就会带动小皮带轮转动，从而就会带动平皮带转动，从而就会带动大皮带轮转动，从而就会带动转轴转动，从而就会带动圆盘转动，从而就会带动左侧夹着粉笔的拇指气缸转动，从而左侧的粉笔就会绘制圆形。蜗轮转动同时也会带动齿条上下运动，从而就会带动第二滑块上下运动，从而就会带动第一压杆上下运动，从而第一压杆就会向下压固定板，同时又由于弹簧的作用，从而就会使第二压杆在导向孔内上下运动，从而就会带动模型上下运动，从而就会印下不同模型的图案。与此同时第二滑块上下运动，也会带动连接杆运动，从而就会带动第三滑块左右运动，从而就会带动右侧夹着粉笔的拇指气缸左右运动，从而右侧的粉笔就会绘画出直线。当绘画完毕时，电机停止工作。然后拇指气缸停止工作，则未使用完的粉笔就可以取下。然后每次制鞋需要绘画图案时重复以上步骤即可。

因为还包括有橡胶垫，左侧的拇指气缸和右侧的拇指气缸上均设有橡胶垫，橡胶垫的材质为天然橡胶，橡胶垫呈长方体，橡胶垫的长为2cm，橡胶垫的宽为1cm，橡胶垫的高为4cm，所以可以防止拇指气缸将粉笔夹坏，从而影响工作。

因为还包括有照明灯，第一滑轨前侧下部设有照明灯，照明灯为LED灯，照明灯的功率为20W，照明灯内灯珠的发光色为白色，照明灯灯罩的材质为亚克力材质，照明灯灯罩的形状为椭圆形，所以当光线较弱时，人工打开照明灯，从而可以使光线更强，从而使人们更好地工作。

因为连接杆上开有小孔，连接杆上小孔的大小相同，小孔之间的间距不相等，小孔的形状为圆形，小孔的半径大小为1cm，小孔内表面为光滑面，所以可以有效的节约材料，从而节约了成本。

因为还包括有梯形块，第一压杆下端连接有梯形块，梯形块位于固定板的正上方，梯形块为等腰梯形，梯形块的上表面与第一压杆的下表面相接触，梯形块的材质为木质材料，所以增大了与固定板的接触面积，从而有效的防止第一压杆将固定板损坏。

因为还包括有第一加强筋，第一滑轨的右侧下部与第二滑轨的顶部左侧之间设有第一加强筋，第一加强筋的左侧与第二滑轨之间的夹角为30°，第一加强筋的材质为不锈钢材质，所以可以使第一滑轨与第二滑轨之间固定地更稳固。

（3）有益效果

本实用新型达到了绘画图形种类较多、通过设有橡胶垫，所以可以防止拇指气缸将粉笔夹坏而影响工作、通过设有照明灯，所以在光线较弱时人们也可以更好地工作、通过设有小孔，所以可以节约材料，从而节约了成本、绘画速度较快、绘画时省时省力的有益效果。

附图说明

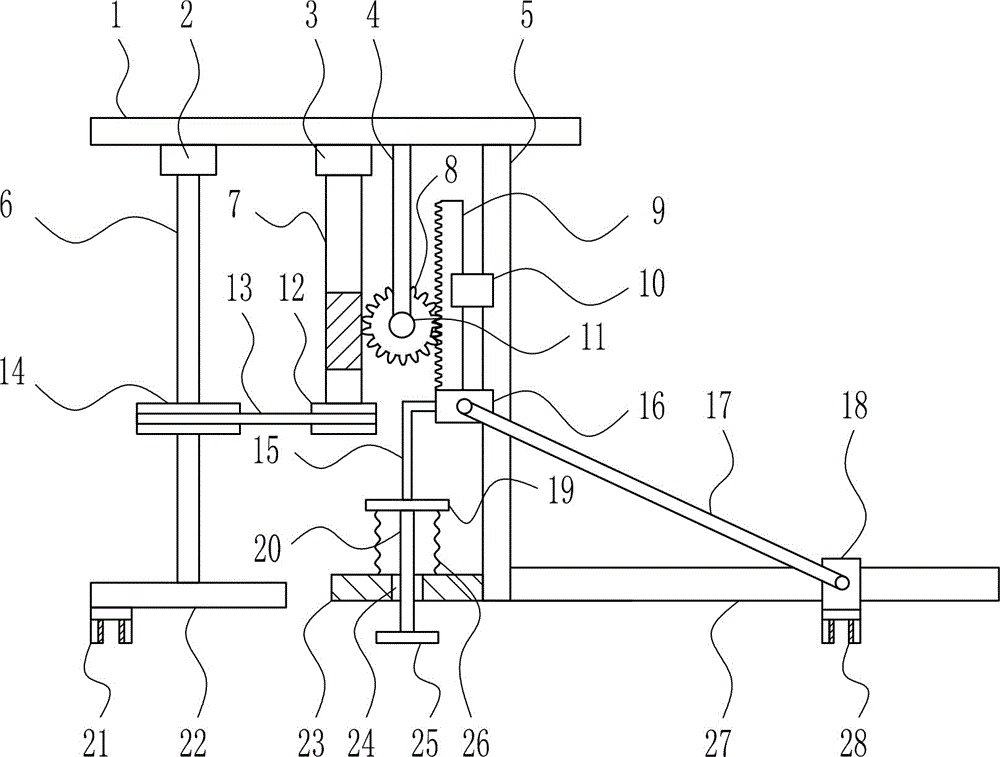

图1本实用新型的第一种主视结构示意图。

图2本实用新型的第二种主视结构示意图。

图3本实用新型的第三种主视结构示意图。

图4本实用新型的第四种主视结构示意图。

图5本实用新型的第五种主视结构示意图。

图6本实用新型的第六种主视结构示意图。

图7本实用新型的第七种主视结构示意图。

图8本实用新型的第八种主视结构示意图。

图9本实用新型的第九种主视结构示意图。

附图中的标记为：1-顶板，2-第一轴承座，3-第二轴承座，4-支杆，5-第一滑轨，6-转轴，7-蜗杆，8-蜗轮，9-齿条，10-第一滑块，11-电机，12-小皮带轮，13-平皮带，14-大皮带轮，15-第一压杆，16-第二滑块，17-连接杆，18-第三滑块，19-固定板，20-第二压杆，21-拇指气缸，22-圆盘，23-导向板，24-导向孔，25-模型，26-弹簧，27-第二滑轨，28-橡胶垫，29-照明灯，30-小孔，31-梯形块，32-第一加强筋，33-挡板，34-第二加强筋，35-通孔。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种制鞋用多功能工具尺，如图1-9所示，包括有顶板1、第一轴承座2、第二轴承座3、支杆4、第一滑轨5、转轴6、蜗杆7、蜗轮8、齿条9、第一滑块10、电机11、小皮带轮12、平皮带13、大皮带轮14、第一压杆15、第二滑块16、连接杆17、第三滑块18、固定板19、第二压杆20、拇指气缸21、圆盘22、导向板23、模型25、弹簧26和第二滑轨27；顶板1底部从左至右依次设有第一轴承座2、第二轴承座3、支杆4和第一滑轨5，第一轴承座2上设有转轴6，转轴6上设有大皮带轮14，转轴6下端设有圆盘22，第二轴承座3上设有蜗杆7，蜗杆7下端设有小皮带轮12，小皮带轮12与大皮带轮14上绕有平皮带13，支杆4下端连接有电机11，电机11后侧设有蜗轮8，蜗轮8与蜗杆7配合，第一滑轨5上设有第一滑块10和第二滑块16，第一滑块10位于第二滑块16的上方，第一滑块10左端设有齿条9，齿条9与蜗轮8啮合，齿条9下端与第二滑块16上端连接，第二滑块16左端设有第一压杆15，第二滑块16前侧面铰接连接有连接杆17，第一滑轨5左侧下部设有导向板23，导向板23上开有导向孔24，导向板23顶部左右两侧对称设有弹簧26，弹簧26上端连接有固定板19，固定板19位于第一压杆15的正下方，固定板19底部中间设有第二压杆20，第二压杆20下端穿过导向孔24，第二压杆20下端连接有模型25，第一滑轨5右侧下部设有第二滑轨27，第二滑轨27上设有第三滑块18，连接杆17下端与第三滑块18前侧面铰接连接，第三滑块18下端与圆盘22上均设有拇指气缸21。

还包括有橡胶垫28，左侧的拇指气缸21和右侧的拇指气缸21上均设有橡胶垫28，橡胶垫28的材质为天然橡胶，橡胶垫28呈长方体，橡胶垫28的长为2cm，橡胶垫28的宽为1cm，橡胶垫28的高为4cm。

还包括有照明灯29，第一滑轨5前侧下部设有照明灯29，照明灯29为LED灯，照明灯29的功率为20W，照明灯29内灯珠的发光色为白色，照明灯29灯罩的材质为亚克力材质，照明灯29灯罩的形状为椭圆形。

连接杆17上开有小孔30，连接杆17上小孔30的大小相同，小孔30之间的间距不相等，小孔30的形状为圆形，小孔30的半径大小为1cm，小孔30内表面为光滑面。

还包括有梯形块31，第一压杆15下端连接有梯形块31，梯形块31位于固定板19的正上方，梯形块31为等腰梯形，梯形块31的上表面与第一压杆15的下表面相接触，梯形块31的材质为木质材料。

还包括有第一加强筋32，第一滑轨5的右侧下部与第二滑轨27的顶部左侧之间设有第一加强筋32，第一加强筋32的左侧与第二滑轨27之间的夹角为30°，第一加强筋32的材质为不锈钢材质。

还包括有挡板33，第二滑轨27的右端设有挡板33，挡板33与第二滑轨27垂直，挡板33的材质为木质，挡板33的形状呈长方体，挡板33的长为8cm，挡板33的宽为5cm，挡板33的高为12cm，挡板33的重量为0.5KG。

还包括有第二加强筋34，支杆4右侧上部与顶板1底部右侧之间设有第二加强筋34，第二加强筋34左侧与支杆4右侧上部之间的夹角为30°，第二加强筋34的材质为不锈钢材质，第二加强筋34内为空心。

顶板1上开有通孔35，通孔35位于顶板1的右侧，通孔35位于齿条9的正上方，通孔35位于第二加强筋34的右方，通孔35位于第一滑轨5的左方，通孔35的形状为长方形，通孔35的长为10cm，通孔35的宽为7cm。

工作原理：当制鞋子时要绘画图案和印模型25时，首先将需要绘画的布料放在指定位置上，然后将粉笔放在拇指气缸21上，启动拇指气缸21工作，则拇指气缸21就会夹住粉笔。然后再启动电机11带动蜗轮8转动，从而就会带动蜗杆7上下运动，从而就会带动小皮带轮12转动，从而就会带动平皮带13转动，从而就会带动大皮带轮14转动，从而就会带动转轴6转动，从而就会带动圆盘22转动，从而就会带动左侧夹着粉笔的拇指气缸21转动，从而左侧的粉笔就会绘制圆形。蜗轮8转动同时也会带动齿条9上下运动，从而就会带动第二滑块16上下运动，从而就会带动第一压杆15上下运动，从而第一压杆15就会向下压固定板19，同时又由于弹簧26的作用，从而就会使第二压杆20在导向孔24内上下运动，从而就会带动模型25上下运动，从而就会印下不同模型25的图案。与此同时第二滑块16上下运动，也会带动连接杆17运动，从而就会带动第三滑块18左右运动，从而就会带动右侧夹着粉笔的拇指气缸21左右运动，从而右侧的粉笔就会绘画出直线。当绘画完毕时，电机11停止工作。然后拇指气缸21停止工作，则未使用完的粉笔就可以取下。然后每次制鞋需要绘画图案时重复以上步骤即可。

因为还包括有橡胶垫28，左侧的拇指气缸21和右侧的拇指气缸21上均设有橡胶垫28，橡胶垫28的材质为天然橡胶，橡胶垫28呈长方体，橡胶垫28的长为2cm，橡胶垫28的宽为1cm，橡胶垫28的高为4cm，所以可以防止拇指气缸21将粉笔夹坏，从而影响工作。

因为还包括有照明灯29，第一滑轨5前侧下部设有照明灯29，照明灯29为LED灯，照明灯29的功率为20W，照明灯29内灯珠的发光色为白色，照明灯29灯罩的材质为亚克力材质，照明灯29灯罩的形状为椭圆形，所以当光线较弱时，人工打开照明灯29，从而可以使光线更强，从而使人们更好地工作。

因为连接杆17上开有小孔30，连接杆17上小孔30的大小相同，小孔30之间的间距不相等，小孔30的形状为圆形，小孔30的半径大小为1cm，小孔30内表面为光滑面，所以可以有效的节约材料，从而节约了成本。

因为还包括有梯形块31，第一压杆15下端连接有梯形块31，梯形块31位于固定板19的正上方，梯形块31为等腰梯形，梯形块31的上表面与第一压杆15的下表面相接触，梯形块31的材质为木质材料，所以增大了与固定板19的接触面积，从而有效的防止第一压杆15将固定板19损坏。

因为还包括有第一加强筋32，第一滑轨5的右侧下部与第二滑轨27的顶部左侧之间设有第一加强筋32，第一加强筋32的左侧与第二滑轨27之间的夹角为30°，第一加强筋32的材质为不锈钢材质，所以可以使第一滑轨5与第二滑轨27之间固定地更稳固。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
