增强脚跟保护性的鞋帮配件的制作方法

本实用新型涉及一种运动鞋鞋帮的组成构件，特别是指一种增强脚跟保护性的鞋帮配件。

背景技术：

随着人们生活水平的不断提高，人们对鞋子的品质追求也越来越高。现有的鞋帮跟部多配置有保护配件，现有的保护配件多将鞋帮跟部完全覆盖，既影响了鞋帮跟部的透气性，保护配件的重量也较大且形变不灵活，容易咯到脚踝的后端面，影响了鞋子的穿着舒适性。

技术实现要素：

本实用新型提供一种增强脚跟保护性的鞋帮配件，以克服现有的大多数鞋跟保护配件存在的重量大、透气性差、舒适性不足的问题。

本实用新型采用如下技术方案：

增强脚跟保护性的鞋帮配件，包括固定设于鞋帮后端面的配件主体，该配件主体由左部件和右部件一体连接构成，左部件和右部件分别设有至少一个通孔，通孔布设于鞋帮后端的两侧面上；该通孔为三角形通孔，且三角形通孔的一角向下朝向。

进一步地：

上述左部件和右部件的前侧沿由上向下斜向后延伸设置。

上述配件主体的底沿与鞋帮底沿平齐。

上述左部件和右部件对称分布。

上述配件主体设于上述鞋帮的帮面或者设于帮面与内里之间。

上述配件主体为弹性件；更为具体地，该配件主体为TPU配件主体或者为1.3～1.8毫米厚度的皮材/橡胶配件主体。

由上述对本实用新型结构的描述可知，和现有技术相比，本实用新型具有如下优点：本实用新型的配件主体能够为鞋帮后端面提供良好的保护作用，而配件主体上的通孔的设置既能够提高鞋帮覆盖处的透气性能，也有效减轻了配件主体的重量，降低生产成本；且保护配件的结构设计使其既具备良好的结构稳定性，也具备适宜的形变能力，在脚跟受力时能够通过变形吸能卸力，在运动中脚跟落地时，该配件主体能够提供出色的包裹性和稳定性，从而起到有效的保护效果，同时，对脚部起到一定的按摩效果，提升运动鞋的穿着舒适性。

附图说明

图1为装配有本实用新型的配件的鞋帮的立体结构示意图。

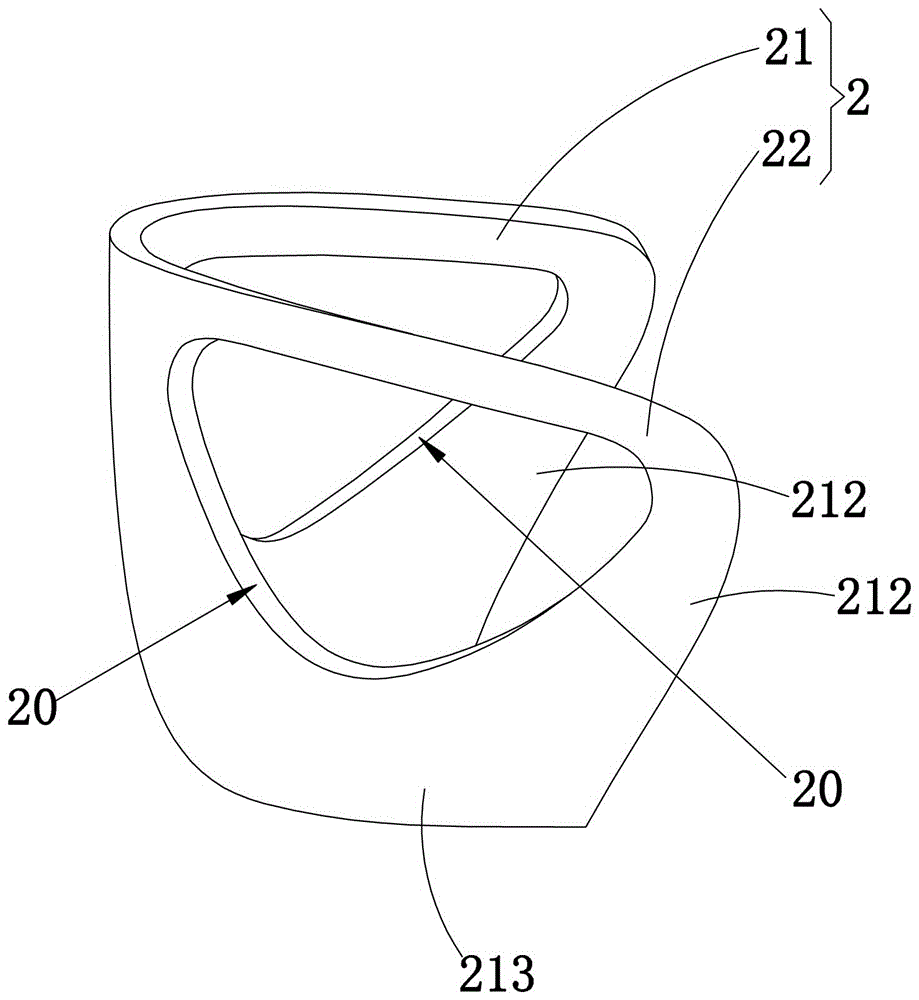

图2为本实用新型的鞋帮配件的立体结构示意图。

具体实施方式

下面参照附图说明本实用新型的具体实施方式。

参照图1、图2，增强脚跟保护性的鞋帮配件，包括固定设于鞋帮1后端面的配件主体2，配件主体2优选固设于上述鞋帮1的后端面表面或者设于帮面与内里之间。配件主体2为弹性件；更为具体地，该配件主体2为TPU配件主体2或者为1.3～1.8毫米厚度的皮材/橡胶配件主体2。该配件主体2由左部件21和右部件22一体连接构成，左部件21和右部件22对称分布。左部件21和右部件22分别设有一个通孔20，通孔20布设于鞋帮1后端的两侧面上；该通孔20为三角形通孔20，且三角形通孔20的一角向下朝向；左部件21和右部件22的前侧沿212由上向下斜向后延伸设置；配件主体2的底沿213与鞋帮1底沿平齐。

继续参照图1、图2，本实用新型的配件主体2能够为鞋帮1后端面提供良好的保护作用，而配件主体2上的通孔20的设置既能够提高鞋帮1覆盖处的透气性能，也有效减轻了配件主体2的重量，降低生产成本；且保护配件的结构设计使其既具备良好的结构稳定性，也具备适宜的形变能力，在脚跟受力时能够通过变形吸能卸力，在运动中脚跟落地时，该配件主体能够提供出色的包裹性和稳定性，从而起到有效的保护效果；同时，配件主体2还能通过形变及形变复原的方式对脚踝起到一定的按摩效果，提升运动鞋的穿着舒适性。

上述仅为本实用新型的具体实施方式，但本实用新型的设计构思并不局限于此，凡利用此构思对本实用新型进行非实质性的改动，均应属于侵犯本实用新型保护范围的行为。
