一种防滑双面鞋底的制作方法

本实用新型涉及一种鞋底，具体涉及一种可双面穿着的防滑鞋底。

背景技术：

传统鞋底的防滑设计均为在鞋底底面上设置防滑凸起，穿着时鞋底与地面仅通过防滑凸起的表面接触，因此各防滑凸起受力较大，磨损较严重，此种鞋底长时间使用后，随着防滑凸起的磨损其防滑效果逐渐降低。

现有鞋底仅在鞋底底面上设置防滑结构，因此鞋底仅有一种使用形式，当鞋底底面磨损较严重时鞋子即被抛弃，造成大量浪费。

技术实现要素：

本实用新型的目的在于克服现有技术的不足，并提供一种脚部受力均匀、防滑结构不易磨损、防滑效果好并且可双面使用的防滑双面鞋底。

实现本实用新型目的所采用的技术方案为，一种防滑双面鞋底，至少包括鞋底主体，所述鞋底主体底面的边沿开设有与鞋底主体形状相同的环形凹槽，鞋底主体的底面通过环形凹槽分为防滑部和位于凹槽外围的支撑部，防滑部上设有底面防滑结构；鞋底主体上表面上开设有与鞋底主体形状相同的凹腔，凹腔中设有上表面防滑结构。

所述防滑部的表面呈波浪状。

所述底面防滑结构为左右对称结构，包括中部防滑条、耐磨凸起、耐磨条和侧边防滑条，中部防滑条位于防滑部的中部并且与鞋底主体的中轴线重合，侧边防滑条位于防滑部的外沿并且对称分布于中部防滑条的两侧，耐磨凸起和耐磨条均对称分布于中部防滑条的两侧并且位于侧边防滑条与中部防滑条之间。

所述耐磨条呈钩状，耐磨条的钩部靠近鞋底主体的中轴线、柄部靠近侧边防滑条。

位于前脚掌处的耐磨条钩部的开口朝向鞋跟方向，位于后脚跟处的耐磨条钩部的开口朝向鞋尖方向，耐磨凸起位于耐磨条钩部的开口中。

所述侧边防滑条位于防滑部表面的波峰处。

所述防滑部的鞋尖处和鞋跟处均设有弧形防滑条。

防滑部的中部与足弓对应的位置上设有鞋码平面。

所述上表面防滑结构为由纵横交错的防滑块构成的网状结构。

所述底面防滑结构与支撑部的表面齐平，上表面防滑结构与鞋底主体的上表面齐平。

由上述技术方案可知，本实用新型提供的防滑双面鞋底，在鞋底主体的底面上设置底面防滑结构，鞋底主体上表面上设置上表面防滑结构，使用时一面与地面接触、另一面与脚底接触，与地面接触的表面上的防滑结构用于鞋底的防滑，与脚底接触的表面上的防滑结构用于对足部进行按摩，当与地面接触的表面上的防滑结构磨损较严重时可将鞋面拆下并缝制于与地面接触的表面上，由于原与脚底接触的表面上的防滑结构未磨损，因此可用于鞋底的防滑，该鞋底的使用寿命是普通鞋底的两倍。

为保证与脚底接触的表面上的防滑结构穿着时不硌脚，底面防滑结构与支撑部的表面齐平，上表面防滑结构与鞋底主体的上表面齐平，即该鞋底整体表面仍为平面，加之鞋垫的缓冲，该鞋底在穿着时与普通鞋底无异。

该鞋底中防滑部为主防滑面，上表面防滑结构为备用防滑结构，防滑部的表面呈波浪状，起主要防滑作用，防滑部上设置的底面防滑结构为左右对称结构，包括中部防滑条、耐磨凸起、耐磨条和侧边防滑条，中部防滑条和侧边防滑条分布于防滑部的中部和两侧外沿，侧边防滑条位于防滑部表面的波峰处，起辅助防滑效果，耐磨凸起和耐磨条均对称分布于中部防滑条的两侧并且位于侧边防滑条与中部防滑条之间，耐磨条呈钩状，耐磨凸起位于耐磨条钩部的开口中，起耐磨作用，增加鞋底的耐磨性；位于前脚掌处的耐磨条钩部的开口朝向鞋跟方向，位于后脚跟处的耐磨条钩部的开口朝向鞋尖方向，增强鞋底前脚掌处的抓地效果。

附图说明

图1为本实用新型提供的防滑双面鞋底的底面结构示意图。

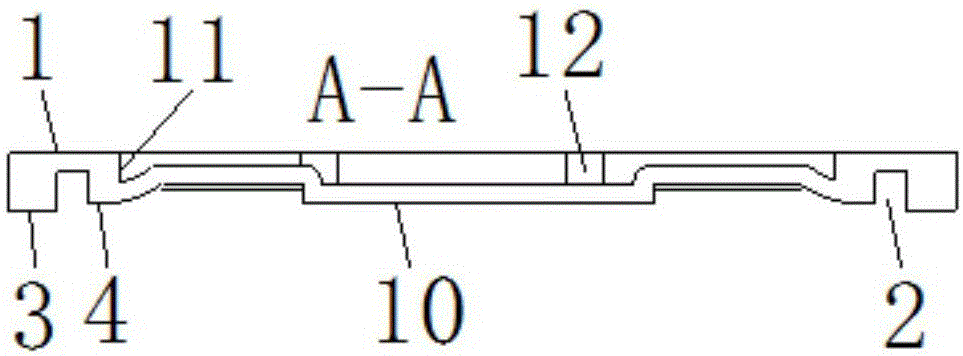

图2为图1的AA向截面图。

图3为图1的BB向截面图。

图4为本实用新型提供的防滑双面鞋底的上表面结构示意图。

其中，1-鞋底本体，2-环形凹槽，3-支撑部，4-防滑部，5-弧形防滑条，6-侧边防滑条，7-耐磨条，8-耐磨凸起，9-中部防滑条，10-鞋码平面，11-凹腔，12-上表面防滑结构。

具体实施方式

下面结合附图和实施例对本实用新型进行详细具体说明，本实用新型的内容不局限于以下实施例。

本实用新型提供的防滑双面鞋底，其结构如图1和图4所示，鞋底主体1底面的边沿开设有与鞋底主体形状相同的环形凹槽2，鞋底主体的底面通过环形凹槽分为防滑部4和位于凹槽外围的支撑部3，防滑部4的鞋尖处和鞋跟处均设有弧形防滑条5，防滑部的中部与足弓对应的位置上设有鞋码平面10，鞋码以及生产厂家的商标均压制于鞋码平面10上，参见图3，所述防滑部4的表面呈波浪状，防滑部4上设有底面防滑结构，底面防滑结构与支撑部3的表面齐平，所述底面防滑结构为左右对称结构，包括中部防滑条9、耐磨凸起8、耐磨条7和侧边防滑条6，中部防滑条9位于支撑部3的中部并且与鞋底主体的中轴线重合，侧边防滑条6位于防滑部的外沿并且对称分布于中部防滑条9的两侧，侧边防滑条6位于防滑部4表面的波峰处，耐磨凸起8和耐磨条7均对称分布于中部防滑条9的两侧并且位于侧边防滑条与中部防滑条之间，所述耐磨条7呈钩状，耐磨条7的钩部靠近鞋底主体的中轴线、柄部靠近侧边防滑条，位于前脚掌处的耐磨条钩部的开口朝向鞋跟方向，位于后脚跟处的耐磨条钩部的开口朝向鞋尖方向，耐磨凸起8位于耐磨条7钩部的开口中；

参见图2和图4，鞋底主体1上表面上开设有与鞋底主体形状相同的凹腔11，凹腔11中设有上表面防滑结构12，所述上表面防滑结构为由纵横交错的防滑块构成的网状结构，上表面防滑结构12与鞋底主体的上表面齐平。
