一种多面保护雨伞的制作方法

本实用新型属于日常生活用品技术领域，具体涉及一种多面保护雨伞。

背景技术：

雨伞是生活中常用的遮蔽雨、雪的工具。现有的雨伞结构和功能单一，通常是由伞柄、伞骨和伞面构成，在雨势较大及刮风的天气时常常会有雨雪进入伞内，造成衣服及携带物品被雨雪打湿，严重时会造成随身携带物，如手机、手表等电子产品的损坏。而雨雪打湿衣服会造成浑身发冷，严重时甚至会引发感冒。

现有技术中，设计人员对伞的结构和功能做过有效的改进。如中国知识产权局公告的授权公告号为CN201256678Y，名称为《全保护雨伞》的实用新型专利，结构包括伞面、龙骨架以及支撑杆，在伞面边缘纽扣连接一圈防雨罩，防雨罩表面设有纵向开口，在开口处缝制拉链，在防雨罩底边安装配重物，在雨量较大或伴有强风时，使用者可安装上防雨罩，扩大遮挡面积。但还存在不足之处，就是雨罩将身体全面包裹使得走路及动作极不方便，并且每次使用安装防雨罩存在使用及携带不方便的问题。

技术实现要素：

本实用新型的目的在于提供一种与现有技术构思不同的多面保护雨伞，在雨伞的左侧、右侧和后侧设置防护页，起到多面保护身体不被雨雪淋湿的作用，防护页使用完毕后可将其折起置于伞面的上方，便于携带和下次使用。

为实现上述目的，本实用新型采用以下技术方案：

一种多面保护雨伞，包括伞骨、伞面、伞柄和手柄，伞面固定在伞骨上，伞骨的底端固定在伞柄上，手柄固定在伞柄的底端。所述雨伞的左侧、右侧和后侧的两相邻伞骨的下方设置有防护页，相邻两防护页之间通过拉链连接，所述手柄的底部安装有可拆卸支撑架，所述支撑架包括连接套管和连接套管下方的支架，连接套管的内壁设置有连接螺纹，所述伞柄的顶端设置有柱形的伞头，伞头外壁设置有螺纹，所述连接套管的内壁可与伞头通过螺纹连接为一体。

雨伞的侧面及后面设置防护页，可在雨势较大的天气保护身体侧面及背面免受风雨击打造成衣物淋湿或损坏，且防护页设置于伞体的侧面和后面，不会影响打伞时的正常走路，保证行走中的安全。手柄底部设置支撑架，可将雨伞固定在地面上，便于停下来避雨或休息。

如上所述的一种多面保护伞，所述手柄的底端内部开设有螺纹空腔，连接套管的外壁设有与螺纹空腔相配合的外螺纹，所述支撑架与手柄通过螺纹连接，使支撑架与手柄间固定牢固且易于拆卸。

所述防护页底端的中部设置有松紧固定带，将防护页沿与伞骨连接处折起后固定带可恰好挂置于伞头上，免于每次使用时拆卸防护页，便于防护页的携带和下次使用。将支撑架安装在伞头上，支撑架下方的支架恰好扣压在折起后防护页的边角和固定带上，起到固定防护页的作用，同时阻挡固定带脱落。

所述伞骨的底端安装有挂钩，防护页顶端的两侧设置有与挂钩对应的挂扣，防护页通过挂扣挂置于伞骨底端的挂钩上，便于安装和拆卸。

本实用新型的有益效果在于：

1、本实用新型的多面保护雨伞，雨伞的侧面及后面设置防护页，可在雨势较大的天气保护身体侧面及背面免受风雨击打造成衣物淋湿或损坏，且不会影响打伞时的正常走路，保证行走中的安全。手柄底部设置支撑架，可将雨伞固定在地面上，便于停下来避雨或休息。

2、雨伞使用完毕后，可将防护页沿与伞体连接处折起置于伞面上方，固定带挂置于伞头上，便于防护页的携带和下次使用。将支撑架安装在伞头上，支撑架下方的支架恰好扣压在折起后防护页的边角和固定带上，起到固定防护页、阻挡固定带脱落的作用。

3、手柄的底端内部开设有螺纹空腔，支撑架与手柄通过螺纹连接，使支撑架与手柄间固定牢固且易于拆卸。伞骨的底端安装有挂钩，防护页通过挂扣挂置于伞骨底端的挂钩上，便于安装和拆卸。

附图说明

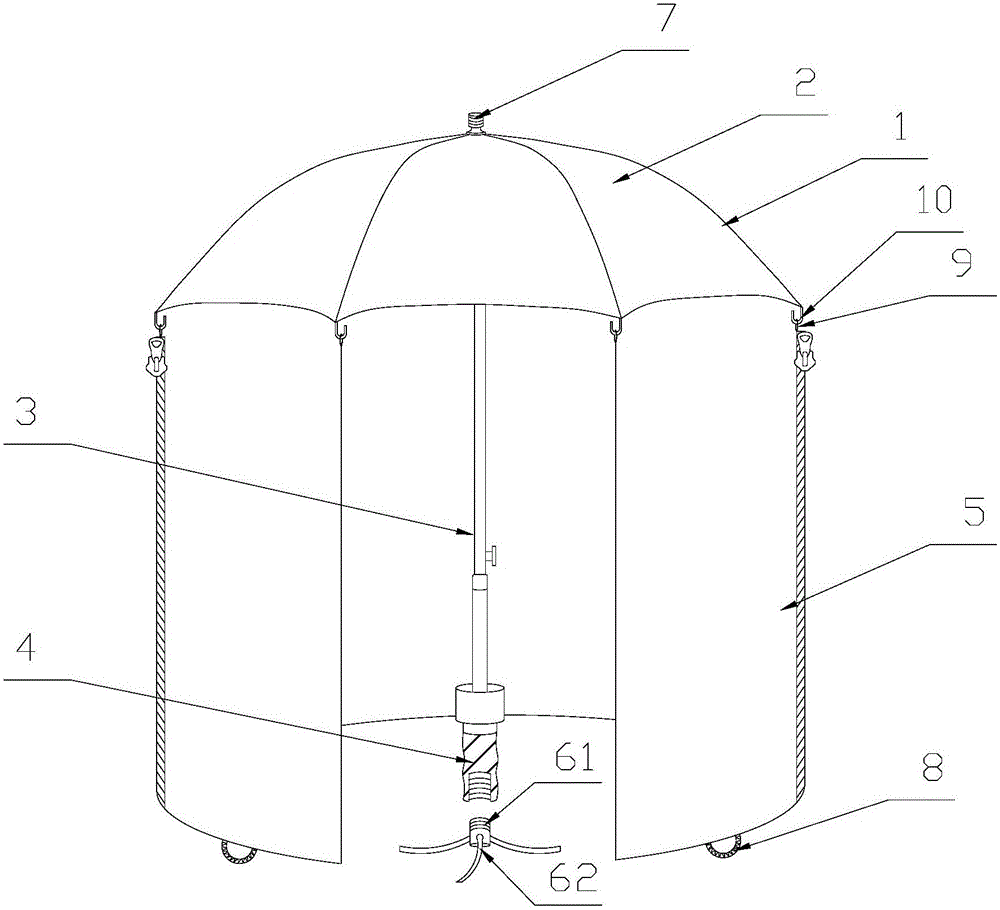

图1为本实用新型的结构示意图；

图2为图1中防护页安装后示意图；

图3为图1中防护页折起后示意图；

附图标记：1-伞骨，2-伞面，3-伞柄，4-手柄，5-防护页，6-支撑架，61-连接套管，62-支架，7-伞头，8-固定带，9-挂钩，10-挂扣。

具体实施方式

以下是本实用新型的具体实施例，并结合附图对本实用新型的技术方案作进一步的描述，但本实用新型并不仅限于这些实施例。

如图1-2所示，本实用新型一种多面保护雨伞，包括伞骨1、伞面2、伞柄3和手柄4，伞面2固定在伞骨1上，伞骨1的底端固定在伞柄4上，手柄4固定在伞柄3的底端。雨伞的左侧、右侧和后侧的两相邻伞骨的下方设置有防护页5，相邻两防护页5之间通过拉链连接。手柄的底部安装有可拆卸支撑架6，所述支撑架包括连接套管61和连接套管下方的支架62，连接套管61的内壁设置有连接螺纹，所述伞柄3的顶端设置有柱形的伞头7，伞头外壁设置有螺纹，所述连接套管61的内壁可与伞头7通过螺纹连接为一体。

雨伞的侧面及后面设置防护页5，可在雨势较大的天气保护身体侧面及背面免受风雨击打造成衣物淋湿或损坏，且防护页设置于伞体的侧面和后面，不会影响打伞时的正常走路，保证行走中的安全。手柄4底部设置支撑架6，可将雨伞固定在地面上，便于停下来避雨或休息。

具体而言，如图2所示，手柄4的底端内部开设有螺纹空腔，连接套管61的外壁设有与螺纹空腔相配合的外螺纹，支撑架6与手柄4通过螺纹连接，使支撑架与手柄间固定牢固且易于拆卸。

所述防护页5底端的中部设置有松紧固定带8。如图3所示，将防护页沿与伞骨连接处折起后固定带可恰好挂置于伞头7上，免于每次使用时拆卸防护页，便于防护页的携带和下次使用。将支撑架6安装在伞头7上，支撑架下方的支架62恰好扣压在折起后防护页5的边角和固定带8上，起到固定防护页的作用，同时阻挡固定带脱落。

所述伞骨1的底端安装有挂钩9，防护页顶端的两侧设置有与挂钩对应的挂扣10，防护页通过挂扣10挂置于伞骨底端的挂钩9上，便于安装和拆卸。

以上所述仅是本实用新型的优选实施方式，应当指出：对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进，这些改进应视为本实用新型的保护范围。
