一种手提包弹性合金铝框的制作方法

本实用新型涉及手提包领域，具体涉及一种手提包弹性合金铝框。

背景技术：

目前许多手提包的手提杆采用金属制造，并且具有开合定位功能，现用于两手提杆的连接件是通过弹片与一挤压件枢接，通过弹片对挤压件起到定位作用，并且在打开或闭合时，可通过弹片的弹力使得两手提杆快速打开与闭合，而弹片和挤压件结构式的连接头结构复杂，不耐用和便于组装，并且在开合时，由于弹片的弹力较大，从而造成两手提杆卡合时撞击声音大，容易造成手提杆连接件受损。鉴于以上缺陷，实有必要设计一种手提包弹性合金铝框。

技术实现要素：

本实用新型所要解决的技术问题在于：提供一种手提包弹性合金铝框，来解决现有手提杆结构复杂，组装难度大，不耐用，并且容易造成手提杆相互撞击受损的问题。

为解决上述技术问题，本实用新型的技术方案是：一种手提包弹性合金铝框，包括第一手提杆和第二手提杆，所述第一手提杆和所述第二手提杆相对分布，所述第一手提杆和所述第二手提杆两端均通过转轴连接；所述转轴包括第一连接头、第二连接头、枢轴、限位板和弹簧，所述第一连接头设于所述第一手提杆两端，所述第一连接头上设卡槽，所述第二连接头设于所述第二手提杆两端，所述第二连接头内侧设有卡条，所述枢轴设于所述第一连接头上，且该枢轴贯穿所述第二连接头，所述限位板设于所述枢轴端部，所述弹簧套于所述枢轴上，且该弹簧设于所述限位板与所述第二连接头之间，所述第一手提杆和所述第二手提杆相互打开时，使得所述第二连接头绕所述枢轴旋转，并通过所述弹簧挤压所述第二连接头，使得所述卡条与所述卡槽卡合。

进一步，所述卡槽数量为两个，所述两卡槽相互交叉设于所述第一连接头上。

进一步，所述卡条形状为半圆柱形，该卡条与所述第二连接头一体成型。

进一步，所述第一连接头与所述第一手提杆连接端为圆柱状，所述第二连接头与所述第二手提杆连接端为圆柱状。

进一步，所述卡条上还设有耐磨涂层。

进一步，所述转轴与所述第一手提杆和所述第二手提杆可拆卸连接，所述限位板与所枢轴铆接连接，所述枢轴与所述第一连接头固定连接。

与现有技术相比，该手提包弹性合金铝框，是通过转轴将第一手提杆和第二手提杆连接为一体，而转轴包括第一连接头、第二连接头、枢轴、限位板和弹簧，第一连接头上设卡槽，述第二连接头内侧设有卡条，枢轴设于第一连接头上，且该枢轴贯穿所述第二连接头，限位板设于枢轴端部，弹簧套于枢轴上，因此在第一手提杆和第二手提杆相互打开或者闭合时，使得第二连接头绕枢轴旋转，弹簧挤压第二连接头，从而使得卡条与卡槽卡合，代替了传统弹片式手提杆，不仅便于组装，并且在第一手提杆和第二手提杆开合时，避免第一手提杆和第二手提杆相互撞击，从而起到保护作用。

附图说明

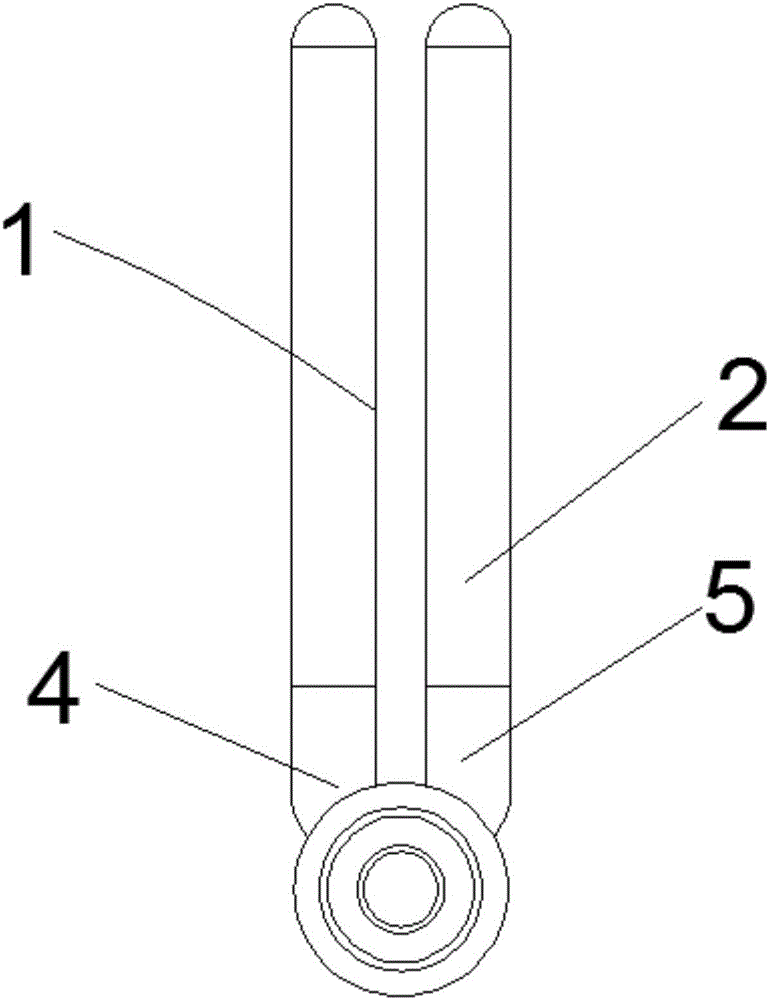

图1是本实用新型手提包弹性合金铝框的剖视图；

图2是本实用新型手提包弹性合金铝框所述箱体的主视图；

图3是本实用新型手提包弹性合金铝框所述螺母套的主视图；

图4是本实用新型手提包弹性合金铝框所述输出锥齿轮的主视图；

图5是本实用新型手提包弹性合金铝框所述连接头的剖视图。

具体实施方式

如下具体实施方式将结合上述附图进一步说明。

在下文中，阐述了多种特定细节，以便提供对构成所描述实施例基础的概念的透彻理解。然而，对本领域的技术人员来说，很显然所描述的实施例可以在没有这些特定细节中的一些或者全部的情况下来实践。在其他情况下，没有具体描述众所周知的处理步骤。

如图1-5所示，一种手提包弹性合金铝框，包括第一手提杆1和第二手提杆2，所述第一手提杆1和所述第二手提杆2相对分布，所述第一手提杆1和所述第二手提杆2两端均通过转轴3连接；所述转轴3包括第一连接头4、第二连接头5、枢轴6、限位板7和弹簧8，所述第一连接头4设于所述第一手提杆1两端，所述第一连接头4上设卡槽9，所述第二连接头5设于所述第二手提杆2两端，所述第二连接头5内侧设有卡条10，所述枢轴6设于所述第一连接头4上，且该枢轴6贯穿所述第二连接头5，所述限位板7设于所述枢轴6端部，所述弹簧8套于所述枢轴6上，且该弹簧8设于所述限位板7与所述第二连接头5之间，所述第一手提杆1和所述第二手提杆2相互打开时，使得所述第二连接头4绕所述枢轴6旋转，并通过所述弹簧8挤压所述第二连接头5，使得所述卡条10与所述卡槽9卡合。因此，手提包弹性合金铝框，在第一手提杆1和第二手提杆2相互打开或者闭合时，使得第二连接头5绕枢轴6旋转，弹簧8挤压第二连接头5，从而使得卡条9与卡槽10卡合，达到对第一手提杆1和第二手提杆2起到定位作用，使得第一手提杆1和第二手提杆2定位在该位置，因此代替了传统弹片式手提杆，不仅便于组装，并且在第一手提杆1和第二手提杆2开合时，避免第一手提杆1和第二手提杆2相互撞击，从而起到保护作用。

进一步，所述卡槽10数量为两个，所述两卡槽9相互交叉设于所述第一连接头4上。因此，在第二连接头5绕枢轴6旋转时，能多次对卡条9多次定位，从而使得第一手提杆1和第二手提杆2能多角度定位。

进一步，所述卡条10形状为半圆柱形，该卡条与所述第二连接头4一体成型。因此，便于卡条10与卡槽9脱离，并且保证了卡条10的强度。

进一步，所述第一连接头4与所述第一手提杆1连接端为圆柱状，所述第二连接头5与所述第二手提杆2连接端为圆柱状。因此，可直接将第一连接头4 的连接端插入到第一手提杆1中，第二连接头5的连接端直接插入到第二手提杆2的中，不仅便于装配，并且，防止第一手提杆1和第二手提杆2变形。

进一步，所述卡条10上还设有耐磨涂层1001。因此，增加了卡条9的耐磨性能。

进一步，所述转轴与所述第一手提杆1和所述第二手提杆2可拆卸连接，所述限位板7与所枢轴6铆接连接，所述枢轴6与所述第一连接头4固定连接。

本实用新型不局限于上述具体的实施方式，本领域的普通技术人员从上述构思出发，不经过创造性的劳动，所做出的种种变换，均落在本实用新型的保护范围之内。
