智能消毒控温儿童餐盒的制作方法

本实用新型涉及家用电器领域，具体涉及一种用于保护儿童消化系统健康的智能消毒控温餐盒。

背景技术：

随着现代社会的不断发展，人们生活水平的持续提高，尤其对儿童的健康成长愈加重视，因此对儿童日常生活用品提出了更高的要求。因为儿童的免疫系统不完善，更容易被各种细菌、病毒侵害。大量调查资料表明，从餐具上常可检测出各种致病微生物，如果在日常生活中，不经常进行彻底地清洗和消毒，那么这些餐具就可能成为传播传染性疾病如病毒性肝炎、痢疾、伤寒及食物中毒等疾病的媒介。目前人们往往通过煮沸、蒸汽、烤箱等消毒方式对餐具进行消毒，但此类消毒方式的所使用的设备均体积庞大难以携带，使用上具有空间和时间的局限性，尤其对于外出和旅行过程中所携带的儿童餐具无法进行有效的消毒。这就对儿童餐具能够智能自动消毒和持续消毒提出了高标准的需求。

由于婴幼儿的消化道粘膜相当脆嫩，过冷或过热的食物都会对其产生伤害，严重的会造成如消化不良、便秘、腹泻、厌食，长期下去必然影响营养的吸收，最后导致身体的发育不良。这就对儿童餐具能够智能控温提出了高标准的需求。

技术实现要素：

本实用新型旨在提供一种用于保护儿童消化系统健康的智能消毒控温餐盒，结构简单、携带方便，便于居家旅行携带使用。

为实现上述目的，本实用新型提供一种用于保护儿童消化系统健康的智能消毒控温餐盒，包括盒体、盒盖、餐盘、控制器、第一无线通讯模块、紫外光灯、开关、控温装置、温度传感器、主控板、第二无线通讯模块。所述餐盘、所述控制器、所述第一无线通讯模块、所述紫外光灯、所述开关、所述控温装置、所述温度传感器、所述主控板、所述第二无线通讯模块均可拆卸地设于盒体与盒盖所形成的容纳腔内；所述控制器用于控制所述紫外光灯的工作时长和间隔工作时长，并通过第一无线通讯模块与客户端信号连接。所述控温装置置于餐盘底部和餐盘外侧，可由外部电源供电实现制冷或加热功能，其中加热还具有消毒功能。所述主控板用于控制控温装置，并通过第二无线通讯模块与客户端信号连接。所述温度传感器附于餐盘外侧，用于检测餐盘温度。所述盒盖上设有金属拉手，用于打开盒盖。

当需要对餐具和餐盘进行紫外光消毒时，可将餐具放置于置物槽内，盖上盒盖启动开关，紫外光灯开始工作，该紫外光灯所发出的紫外光通过盒盖内侧的透明窗射向餐具和餐盘，即对其进行消毒。

控制器用于控制该紫外光灯的工作时长和间隔工作时长，如单次消毒时长为5分钟，5分钟后控制紫外光灯熄灭，间隔一定时长后再次开启紫外光灯，消毒时长仍为5分钟，5分钟后控制紫外光灯熄灭，照此方式连续对紫外光灯进行开闭控制，同时，控制器还会将紫外光灯的合计消毒时间、次数以及电池电量等信号处理后通过第一无线通讯模块传输给客户端，客户端可显示相关数据和图案，用户可以通过客户端操作改变紫外光消毒工作模式，以适应不同使用状态的需求，如频繁使用、间隔使用或长期存放。用户也可以通过客户端查看该餐盒的具体消毒状态和历史情况。

当需要对餐具和餐盘进行加热消毒时，外接电源给餐盒供电，用户通过客户端操作开启加热消毒功能，主控板接收后处理并控制控制控温装置对餐盘进行加热消毒，温度传感器间隔固定时间检测餐盘温度，并传送给主控板处理后通过第二无线通讯模块将温度信号传输给客户端，客户端进行分析判断，当达到预设加热消毒温度或时长阈值时回传控制信号，主控板处理后发出控制信号给控温装置开启保温或停止加热消毒，最终完成加热消毒工作。

控温装置置于餐盘底部，用户打开移动终端上的客户端操作时，附在餐盘外侧的温度传感器检测餐盘温度，并将温度信号传送给主控板上的微控制单元，微控制单元通过内置的控制程序处理后再通过第二无线传输模块再将数据传输到客户端，客户端经过计算就会显示出此时食物处于高温区、适合温度区或者低温区。客户端设置提醒功能，当食物温度处于高温区或低温区时，客户端有不适合食用提醒，包括声音提醒，当食物温度处于适合温度区，客户端显示适合食用。需要开启控温功能时，外接电源给餐盒供电，当食物处于高温区时，客户端发出控制信号，通过第二无线传输模块主控板接收后控制控温装置开始工作，制冷餐盘从而通过传导制冷食物，温度传感器间隔固定时长检测餐盘温度，主控板通过第二无线通讯模块将信号输出给移动终端上的客户端，客户端经过计算如温度未达到预设阈值将继续以上工作，如达到适合食用温度区，输出保温控制信号，控温装置开启保温，当保温达到预设的时长后，发出控制信号通过第二无线通讯模块输出给主控板，主控板控制控温装置停止工作，从而完成食物制冷，客户端显示适合食用；当食物处于低温区时，客户端发出控制信号，主控板接收后控制控温装置开始工作，加热餐盘从而通过传导加热食物，温度传感器间隔固定时长检测餐盘温度，主控板通过第二无线通讯模块将信号输出给移动终端上的客户端，客户端经过计算如温度未达到预设阈值将继续以上工作，如达到适合食用温度区，输出保温控制信号，控温装置开启保温，当保温达到预设的时长后，发出控制信号通过第二无线通讯模块输出给主控板，主控板控制控温装置停止工作，从而完成食物加热，客户端显示适合食用；

本实用新型提供的用于保护儿童消化系统健康的智能消毒控温餐盒结构简单、携带方便，便于居家旅行携带使用。能有效的实现对餐具智能消毒和持续消毒，防止细菌反复滋生，危害健康，同时也便于用户对餐具的具体消毒情况和历史情况进行了解。并且具有智能测温、制冷或加热食物的控温功能，避免食物过热和过冷对儿童消化系统造成伤害。

优选地，所述开关设于所述盒盖上，在所述盒盖与所述盒体处于打开的状态时，开关断开；在所述盒盖与所述盒体处于扣合状态时，开关闭合。

优选地，所述盒盖内侧设有透明窗，所述紫外光灯设于盒盖内部，通过盒盖内侧的透明窗照射餐盘。

优选地，所述餐盘上设有用于放置餐具的置物槽和用于盛放食物的食物槽，所述置物槽位于食物槽的一侧或中间。

优选地，还包括充电接口，所述充电接口设于所述盒体的外侧壁。

优选地，所述控制器通过WIFI或蓝牙与所述客户端信号连接。

优选地，所述控温装置置于餐盘底部，具有制冷和加热双重功能，其中加热还具有消毒功能。

优选地，所述温度传感器附于餐盘底部与所述主控板电连接。

优选地，所述主控板通过WIFI或蓝牙与所述客户端信号连接。

优选地，盒盖上设有金属拉手，用于打开盒盖。

附图说明

为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍。

图1是本实用新型实施例提供的智能消毒控温餐盒的结构示意图。

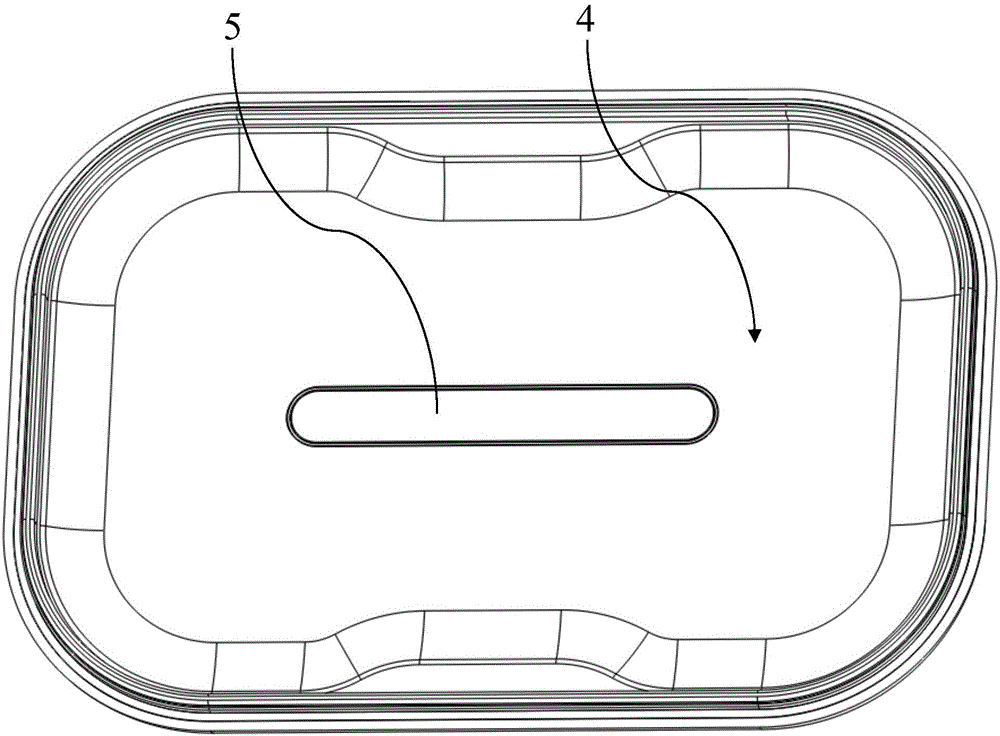

图2是盒盖内侧结构示意图。

图3是餐盘结构示意图。

附图中，

1 智能消毒控温餐盒

2 盒体

3 餐盘

4 盒盖

5 开关

6 透明窗

7 紫外光灯

8 金属拉手

9 控制器

10 第一无线通讯模块

11 LED灯

12 控温装置

13 温度传感器

14 第二无线通讯模块

15 主控板

31 置物槽

32 食物槽

具体实施方式

下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型，而不能理解为对本实用新型的限制。

图1是本实用新型实施例提供的用于保护儿童消化系统健康的智能消毒控温餐盒的结构示意图，如图所示，包括盒体2、餐盘3、盒盖4、开关5、透明窗6、紫外光灯7、金属拉手8、控制器9、第一无线通讯模块10、LED灯11、控温装置12、温度传感器13、第二无线通讯模块14、主控板15、置物槽31、食物槽32。餐盘3、盒盖4、开关5、透明窗6、紫外光灯7、金属拉手8、控制器9、第一无线通讯模块10、LED灯11、控温装置12、温度传感器13、第二无线通讯模块14、主控板15均可拆卸地设于盒体2与盒盖4所形成的容纳腔内。餐盘3上设有用于放置餐具的置物槽31和放置食物的食物槽32。控制器9用于控制紫外光灯7的工作时长和间隔工作时长，并通过第一无线通讯模块10与客户端信号连接。所述控温装置12置于餐盘3底部，可由外部电源供电实现制冷或加热功能，其中加热还具有消毒功能。所述主控板15用于控制所述控温装置12，并通过第二无线通讯模块14与客户端信号连接。所述温度传感器13附于餐盘3外侧，用于检测餐盘3温度。金属拉手8设于盒盖4外侧，采用旋转打开工作方式，用于打开盒盖4。

当需要对餐盘3进行紫外光消毒时，可当将餐具放置于置物槽31内，合上盒盖4启动开关5，紫外光灯7开始工作，该紫外光灯7所发出的紫外光通过透明窗6射向餐盘3，即对其进行消毒。

控制器9用于控制该紫外光灯7的工作时长和间隔工作时长，如单次消毒时长为5分钟，5分钟后控制紫外光灯7熄灭，间隔一定时长后再次开启紫外光灯7，消毒时长仍为5分钟，5分钟后控制紫外光灯7熄灭，照此方式连续对紫外光灯7进行控制，同时，控制器9还会将紫外光灯7的合计消毒时间、次数以及电池电量等信号处理后通过第一无线通讯模块10传输给客户端，客户端可显示相关数据和图案，用户可以通过客户端操作改变紫外光消毒工作模式，以适应不同使用状态的需求，如频繁使用、间隔使用或长期存放。用户也可以通过客户端查看该餐盒1的具体消毒状态和历史情况。

当需要对餐盘3进行加热消毒时，外接电源给餐盒1供电，用户通过客户端操作开启加热消毒功能，通过第二无线传输模块14主控板15接收后处理并控制控制控温装置12对餐盘3进行加热消毒，温度传感器13间隔固定时间检测餐盘3温度，并通过主控板15将温度信号传输给客户端，客户端进行分析判断，当达到预设加热消毒温度或时长阈值时回传控制信号，主控板15处理后发出控制信号给控温装置12开启保温或停止加热消毒，最终完成加热消毒工作。

控温装置12置于餐盘3底部，用户打开移动终端上的客户端操作时，附在餐盘3外侧的温度传感器13检测餐盘3温度，并将温度信号传送给主控板15上的微控制单元，微控制单元通过内置的控制程序处理后通过主控板15上的第二无线传输模块14再将数据传输到客户端，客户端经过计算就会显示出此时食物处于高温区、适合温度区或者低温区。客户端设置提醒功能，当食物温度处于高温区或低温区时，客户端有不适合食用提醒，包括声音提醒，当食物温度处于适合温度区，客户端显示适合食用。当食物温度处于高温区或低温区时，客户端会有不适合食用提醒，包括声音提醒。需要开启控温功能时，外接电源给餐盒1供电，当食物处于高温区时，客户端发出控制信号，通过第二无线传输模块14主控板15接收后控制控温装置12开始工作，制冷餐盘3从而通过传导制冷食物，温度传感器13间隔固定时长检测餐盘3温度，主控板15通过第二无线通讯模块14将信号输出给移动终端上的客户端，客户端经过计算如温度未达到预设阈值将继续以上工作，如达到适合食用温度区，输出保温控制信号，控温装置12开启保温，当保温达到预设的时长后，发出控制信号通过第二无线通讯模块14输出给主控板15，主控板15控制控温装置12停止工作，从而完成食物制冷，客户端显示适合食用；当食物处于低温区时，客户端发出控制信号，通过第二无线传输模块14主控板15接收后控制控温装置12开始工作，加热餐盘3从而通过传导加热食物，温度传感器13间隔固定时长检测餐盘3温度，主控板15通过第二无线通讯模块14将信号输出给移动终端上的客户端，客户端经过计算如温度未达到预设阈值将继续以上工作，如达到适合食用温度区，输出保温控制信号，控温装置12开启保温，当保温达到预设的时长后，发出控制信号通过第二无线通讯模块14输出给主控板15，主控板15控制控温装置12停止工作，从而完成食物加热，客户端显示适合食用；

由于在盒体2与盒盖4打开时，不需要消毒，紫外线灯7不需要工作，而当将餐具放置于置物槽后，将盒体2与盒盖4扣合，此时需打开紫外线灯7对餐具和餐盘3进行消毒，为方便起见，将开关5设于盒体2和盒盖4的接合处，在盒盖4与盒体2处于打开的状态时，开关5断开，在盒盖4与盒体2处于扣合状态时，开关5闭合，如采用轻触开关，结构简单，操作方便。

为便于观察内部情况，如当盒盖4与盒体2扣合后观察内部是否开始工作，若未工作检查是否有电等情况，在盒盖4上设有LED灯11的观察区，LED灯11点亮，此时紫外光灯7处于工作状态；LED灯11熄灭，此时紫外光灯7处于非工作状态。

为便于旅途携带使用，将紫外光灯7和控制器9所用的电源选为蓄电池，如2节7#电池或内置聚合物电池供电。同时，在盒体2的外侧壁上还设有充电接口，居家使用时可以通过充电接口为其提供电源，同时，该充电接口还可以为蓄电池充电，多种选择，便于使用。

控制器9与客户端之间、主控板15与客户端之间的信号连接可通过WIFI或蓝牙实现，如在家使用时可用家里的WIFI，而在外出旅行没有WIFI的地方可以选择用蓝牙连接，较为方便。

本实用新型提供的用于保护儿童消化系统健康的智能消毒控温餐盒1结构简单、携带方便，便于居家旅行携带使用。能有效的实现对餐具智能消毒和持续消毒，防止细菌反复滋生，危害健康，同时也便于用户对餐具的具体消毒状态和历史情况进行了解。并且具有智能测温、制冷或加热食物的控温功能，避免食物过热和过冷对儿童消化系统造成伤害。

在本实用新型的描述中，需要理解的是，术语“内”、“外”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个以上，除非另有明确具体的限定。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征“上”或“下”可以是第一和第二特征直接接触，或第一和第二特征通过中间媒介间接接触。而且，第一特征在第二特征“之上”、“上方”和“上面”可是第一特征在第二特征正上方或斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”可以是第一特征在第二特征正下方或斜下方，或仅仅表示第一特征水平高度小于第二特征。

尽管上面已经示出和描述了本实用新型的实施例，可以理解的是，上述实施例是示例性的，不能理解为对本实用新型的限制，本领域的普通技术人员在本实用新型的范围内可以对上述实施例进行变化、修改、替换和变型。
