一种安全追踪鞋的制作方法

本实用新型涉及一种安全追踪装置，具体涉及一种安全追踪鞋。

背景技术：

由于我国人口老龄化的日益加剧，以及国家二胎政策的开放，我国的老年人群体和儿童群体将逐步增加，因此年青一代需要花费更多的时间在照顾老人以及小孩身上。生活中常遇到老人或者小孩发生由于自控能力低或者危险意识差而发生的一些意外，甚至发生老人小孩丢失的情况也时有发生。因此我们需要一款产品能让我们在生活中时刻了解老人或者小孩的行踪，或者防止他们走出我们所能掌控的活动范围，以便更好的对老人以及小孩的照顾。

当然我们社会中还有很多一部分人的工作环境是在条件恶劣的山间丛林，或者很多的户外探险者喜欢到一些丛林探险；因此这些危险工作的从业人员或者探险爱好者就有存在因为意外产生失联的情况。因此我们需要一些设施设备以便有类似情况发生的时候，能够让其他人尽快找到失联的对象，将危险程度降到最低。

现有的一些定位设备不宜携带、使用麻烦、功能单一，很难解决大众化的使用者的众多要求。

技术实现要素：

本实用新型针对现有技术中的不足，提供一种有意外情况发生时，救助者可以利用手持设备进行定位，方便找到使用者的行踪，且可方便拆装、充电。

本实用新型是通过以下技术方案来实现的：一种安全追踪鞋，包括可拆卸式装入于鞋子中的镶件，鞋子包括鞋面以及鞋底，在鞋底部分设置一个腔体，腔体中空并且后端开口，开口端通过一个盖子密封，镶件装入于腔体内并通过盖子密封，镶件包括一个用于存放主板的外壳体以及电源部分，主板上设置有定位模块，电源部分为主板提供电能，主板上具有蓝牙模块并与用户的控制终端蓝牙匹配。

作为优选的技术方案，所述控制终端采用带有控制APP的智能手机，智能手机通过APP追踪镶件。

作为优选的技术方案，所述主板上还包括一微控开关，该微控开关通过控制终端智能控制打开或者关闭，微控开关设置于主板的电源输入端，并通过电源部分单独供电。

作为优选的技术方案，所述主板上及控制芯片，微控开关通过控制芯片控制，定位模块采用GPS定位芯片。

作为优选的技术方案，所述外壳体包括一个上盖和一个下盖，上盖密封下盖并通过螺丝锁紧。

作为优选的技术方案，还包括一个用于为电源部分充电用的Micro USB/F接口。

作为优选的技术方案，所述电源部分采用微型蓄电池。

本实用新型的有益效果是：本实用新型可以在照顾老人或者小孩的时候，可以很方便的了解到使用者的行踪，以便让老人小孩等使用者远离危险区域，减少或者避免危险情况的发生。户外危险工作从业者或者户外探险爱好者使用本实用新型，并且将APP软件与手持设备连接，如果有意外情况发生时，救助者可以利用手持设备进行定位，方便找到使用者的行踪。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的鞋底与镶件的爆炸示意图；

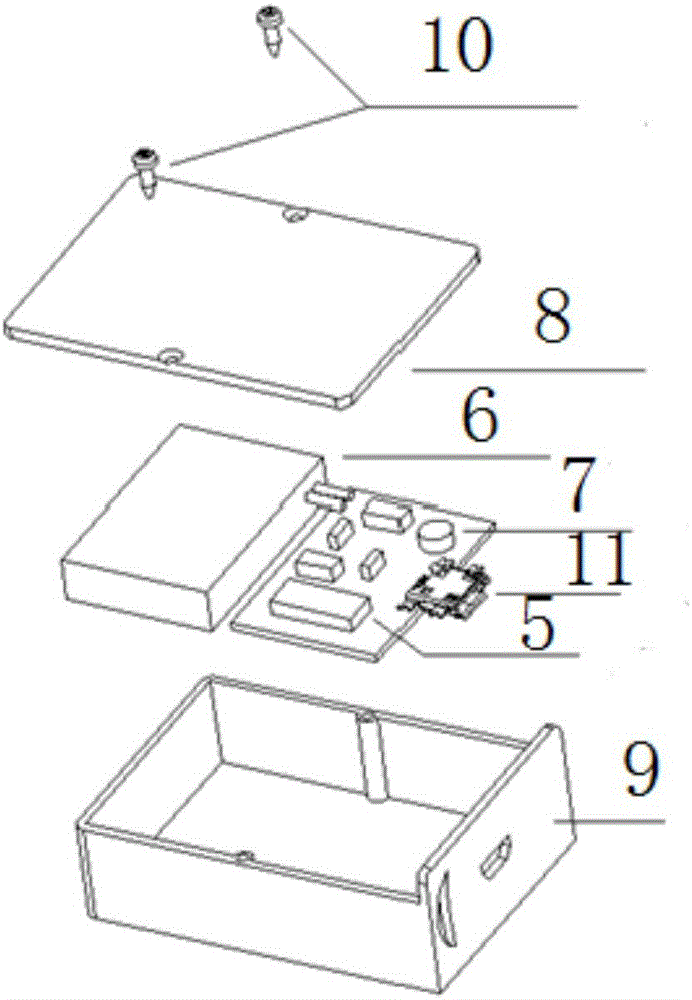

图2为镶件的爆炸结构示意图；

图3为实施例2的系统图。

具体实施方式

本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。

本说明书(包括任何附加权利要求、摘要和附图)中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。

实施例1

如图1和2所示，本实施例中，镶件1可拆卸的装入于鞋底2中，在鞋底部分设置一个腔体3，腔体中空并且后端开口，开口端通过一个盖子4密封，镶件装入于腔体内并通过盖子4密封；

镶件1包括一个用于存放主板的外壳体以及电源部分6，主板上设置定位模块5，电源部分6为主板提供电能，主板具有蓝牙模块7并与用户的控制终端蓝牙匹配。

本实施例中，控制终端采用带有控制APP的智能手机，智能手机通过APP追踪镶件1，智能手机可事先下载用于追踪镶件的APP，该APP可以为一种地图，而镶件的定位位置即可在该地图中显示一个点，手机使用者可方便的找到定位位置，如果老人或者孩子有穿戴该装置，即可通过手机完成定位追踪，找到走失的老人与孩子，由于鞋子是每个人必穿的物品，因此不会像其它物件，如定位手环、项链等等出现携带不便或者忘记携带的情况。

本实施例中，定位模块5采用GPS定位芯片，通过该GPS定位芯片完成位置定位。

外壳体包括一个上盖8和一个下盖9，上盖8密封下盖并通过螺丝10锁紧，整个控制系统可内置于外壳体中，并通过螺丝10锁紧携带，整个镶件需要充电才能实现电量持续供应，因此，电源部分部分具备充电功能，因此在本实施例中，在镶件上设置了一个Micro USB/F接口，拿出镶件后，即可利用Micro USB/F接口11充电，为了减小体积，电源部分采用微型蓄电池，一次使用时间可达10个小时以上。

另外，本实用新型可通过多台手机进行控制，不仅限于一台，而多台手机控制分主机与副机，主机可给副机权限，实现应急情况下的使用，此部分为软件输入部分，再此不详细赘述。

实施例2

如图3所示，为了能够防止一些专业不法分子发现本定位器，可在主板上设置一微控开关以及用于控制微控开关用的控制芯片，控制芯片接收智能手机发送过来的控制信号，通过该控制信号打开微控开关或者关闭。

由于微控开关设置于定位模块的电源输入端，并通过电源部分单独供电，因此，当整个定位系统关闭时，该微控开关是处于工作状态的，而主板是处于关闭状态的，此时只要通过智能手机输出一个控制信号给控制芯片，控制芯片即可打开微控开关，进而将电源部分的电流输入到整个系统，此时即可接收定位信号，此种方式第一是避免常开状态需要增加充电次数的不足，第二是避免专业不法分子通过部位GPS扫描器寻找出身上的定位器，因此如果平时在安全情况下，整个定位系统如果处于关闭状态或者休眠状态，是不会发送GPS信号的，便不会被外部扫描仪器给扫描出来，有效解决上述问题。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
