四恒空调服内的温度传递的网状毛细管道的制作方法

本发明涉及空调服技术领域，具体为四恒空调服内的温度传递的网状毛细管道。

背景技术：

空调服是在人上衣的腰间处安装了小型风扇，将室外的空气吸到衣服内，通过能使汗水蒸发的汽化热吸收人体表面的热量，使人体冷却，是一件让人感到凉快舒适的产品，目前的空调服只能将室外的空气吸到衣服内，并不能使空气均匀在衣服内扩散，容易造成对人体进行散热不均匀的问题。

技术实现要素：

本发明的目的在于提供四恒空调服内的温度传递的网状毛细管道，具备吸收室外的空气之后在衣服内部散发均匀的优点，解决了不能使室外的空气均匀的在衣服内扩散，不能均匀散热的问题。

为实现上述目的，本发明提供如下技术方案：四恒空调服内的温度传递的网状毛细管道，包括衣体，所述衣体两侧的顶部均固定连接有袖筒，所述衣体正表面左侧的顶部固定连接有口袋，所述衣体正表面的左侧且位于口袋的顶部固定连接有遮布，所述衣体正表面的底部从上至下依次固定安装有控制器和蓄电池，所述衣体正表面的底部且位于蓄电池的左侧连通有进风管，所述进风管的内部设置有固定板，所述固定板的外表面固定连接有阻拦板，所述阻拦板远离固定板的一端与进风管的内壁固定连接，所述固定板的背表面固定安装有电机，所述电机的输出端固定连接有扇叶，所述衣体的内部且位于进风管连通的位置固定连接有散风箱，所述散风箱的顶部与底部均连通有第一通风管，所述散风箱内壁的顶部与底部均固定连接有第一弹簧，所述第一弹簧远离散风箱内壁的一端固定连接有第一分流板，所述第一分流板远离第一弹簧的一端延伸至第一通风管的内部，所述第一通风管远离散风箱的一端连通有第二通风管，所述第二通风管的内壁固定连接有第二分流板，所述第二分流板远离第二通风管内壁一端的正表面固定连接有第三分流板，所述第二通风管的背面连通有第三通风管，所述第三通风管与衣体的内部连通，所述第二通风管远离第一通风管的一端连通有第四通风管，所述第四通风管远离第二通风管的一端与后续的管道连通，所述蓄电池与控制器电性连接，所述控制器与电机电性连接。

优选的，所述口袋的正表面固定连接有尼龙公贴，所述遮布的背面固定连接有尼龙母贴。

优选的，所述袖筒远离衣体的一端固定连接有松紧条，所述松紧条的两端均固定连接有调节带。

优选的，所述第一分流板位于第一通风管的一端固定连接有第二弹簧，所述第二弹簧远离第一分流板的一端与第一通风管的内壁固定连接。

优选的，所述第二通风管远离第三通风管一侧的两端均固定连接有缓冲柱，所述衣体的内壁且对应缓冲柱的位置固定连接有缓冲箱，所述缓冲柱远离第二通风管的一端延伸至缓冲箱的内部并固定连接有挤压板，所述挤压板远离缓冲柱的一侧固定连接有第三弹簧，所述第三弹簧远离挤压板的一端与缓冲箱的内壁固定连接。

与现有技术相比，本发明的有益效果如下：

1、本发明通过电机、扇叶、散风箱、第一通风管和第一分流板的配合，达到了电机带动扇叶旋转促使室外的空气进入散风箱内，空气进入散风箱内之后通过第一分流板被均匀的分散到两个第一通风管内，再通过第一通风管、第二通风管、第二分流板、第三分流板和第四通风管的配合，达到了空气在第一通风管内被第二分流板和第三分流板分散并且一部分空气通过第三通风管被扩散在衣体的内部，另一部分空气通过第四通风管进入后续的管道进行扩散，操作简单，能够使室外的空气均匀的在衣服内扩散，能够对人体进行均匀的散热。

2、本发明通过设置第二弹簧，可以达到促使第一分流板能够回复位置的效果，通过缓冲柱、缓冲箱，挤压板和第三弹簧的配合，达到了第二通风管由于空气进入而产生抖动时，第二通风管抖动时通过缓冲柱促使挤压板不断挤压第三弹簧来达到减震的效果。

附图说明

图1为本发明结构示意图；

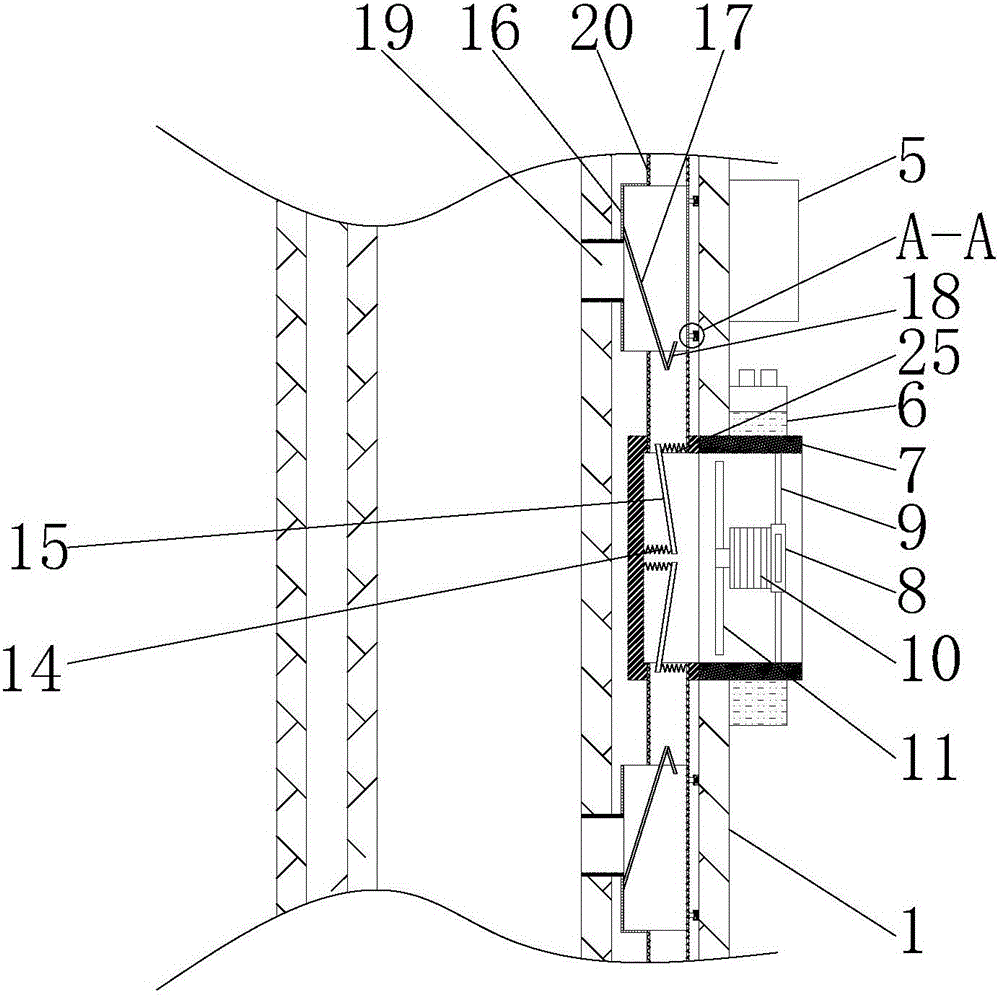

图2为本发明局部结构侧面剖视图；

图3为本发明A-A的局部结构放大图。

图中：1衣体、2袖筒、3口袋、4遮布、5控制器、6蓄电池、7进风管、8固定板、9阻拦板、10电机、11扇叶、12散风箱、13第一通风管、14第一弹簧、15第一分流板、16第二通风管、17第二分流板、18第三分流板、19第三通风管、20第四通风管、21尼龙公贴、22尼龙母贴、23松紧条、24调节带、25第二弹簧、26缓冲柱、27缓冲箱、28挤压板、29第三弹簧。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，四恒空调服内的温度传递的网状毛细管道，包括衣体1，衣体1两侧的顶部均固定连接有袖筒2，袖筒2远离衣体1的一端固定连接有松紧条23，松紧条23的两端均固定连接有调节带24，通过设置松紧条23和调节带24，可以达到调节袖筒2宽度的效果，衣体1正表面左侧的顶部固定连接有口袋3，口袋3的正表面固定连接有尼龙公贴21，遮布4的背面固定连接有尼龙母贴22，通过设置尼龙公贴21和尼龙母贴22，达到了能够使口袋3和遮布4贴合的更紧紧固，衣体1正表面的左侧且位于口袋3的顶部固定连接有遮布4，衣体1正表面的底部从上至下依次固定安装有控制器5和蓄电池6，蓄电池6可以对控制器5进行供电，衣体1正表面的底部且位于蓄电池6的左侧连通有进风管7，进风管7的内部设置有固定板8，固定板8的外表面固定连接有阻拦板9，阻拦板9远离固定板8的一端与进风管7的内壁固定连接，通过设置阻拦板9可以达到避免杂物落入进风管7的内部，固定板8的背表面固定安装有电机10，电机10可以带动扇叶11旋转，电机10的输出端固定连接有扇叶11，衣体1的内部且位于进风管7连通的位置固定连接有散风箱12，散风箱12的顶部与底部均连通有第一通风管13，散风箱12内壁的顶部与底部均固定连接有第一弹簧14，第一弹簧14远离散风箱12内壁的一端固定连接有第一分流板15，第一分流板15位于第一通风管13的一端固定连接有第二弹簧25，第二弹簧25远离第一分流板15的一端与第一通风管13的内壁固定连接，通过设置第二弹簧25，可以达到促使第一分流板15能够回复位置的效果，第一分流板15远离第一弹簧14的一端延伸至第一通风管13的内部，第一通风管13远离散风箱12的一端连通有第二通风管16，第二通风管16的内壁固定连接有第二分流板17，第二分流板17远离第二通风管16内壁一端的正表面固定连接有第三分流板18，第二通风管16的背面连通有第三通风管19，第三通风管19与衣体1的内部连通，第二通风管16远离第三通风管19一侧的两端均固定连接有缓冲柱26，衣体1的内壁且对应缓冲柱26的位置固定连接有缓冲箱27，缓冲柱26远离第二通风管16的一端延伸至缓冲箱27的内部并固定连接有挤压板28，挤压板28远离缓冲柱26的一侧固定连接有第三弹簧29，第三弹簧29远离挤压板28的一端与缓冲箱27的内壁固定连接，通过缓冲柱26、缓冲箱27、挤压板28和第三弹簧29的配合，达到了第二通风管16由于空气进入而产生抖动时，第二通风管16抖动时通过缓冲柱26促使挤压板28不断挤压第三弹簧29来达到减震的效果，第二通风管16远离第一通风管13的一端连通有第四通风管20，第四通风管20远离第二通风管16的一端与后续的管道连通，蓄电池6与控制器5电性连接，控制器5与电机10电性连接，通过电机10、扇叶11、散风箱12、第一通风管13和第一分流板15的配合，达到了电机10带动扇叶11旋转促使室外的空气进入散风箱12内，空气进入散风箱12内之后通过第一分流板15被均匀的分散到两个第一通风管13内，再通过第一通风管13、第二通风管16、第二分流板17、第三分流板18和第四通风管20的配合，达到了空气在第一通风管13内被第二分流板17和第三分流板18分散并且一部分空气通过第三通风管19被扩散在衣体1的内部，另一部分空气通过第四通风管20进入后续的管道进行扩散。

使用时，使用者通过控制器5启动电机10，电机10带动扇叶11旋转促使空气进入散风箱12内，空气进入散风箱12内之后通过第一分流板15被均匀的分散到两个第一通风管13内，空气在第一通风管13内被第二分流板17和第三分流板18分散并且一部分空气通过第三通风管19被扩散在衣体1的内部，另一部分空气通过第四通风管20进入后续的管道进行扩散。

综上所述：该四恒空调服内的温度传递的网状毛细管道，通过电机10、扇叶11、散风箱12、第一通风管13、第一分流板15、第二通风管16、第二分流板17、第三分流板18、第三通风管19和第四通分管20的配合，解决了不能使室外的空气均匀的在衣服内扩散，不能均匀散热的问题。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
