一种易操作的制鞋用鞋架的制作方法

本发明属于制鞋用鞋架技术领域，具体涉及一种易操作的制鞋用鞋架。

背景技术：

目前，制鞋行业中，由于鞋子具有比较严格的规格要求，一般使用上下托盘间距离可调的制鞋用鞋架输送鞋楦、鞋底、鞋面等制鞋物料，鞋楦、鞋底、鞋面配对放置于相应位置。一般的鞋架包括托盘、托架，使用时是将鞋楦、鞋底、鞋面等制鞋物料放置在托盘上或者托架上，物料一般需要放置在托盘、托架上，每层托盘或托架的支承面积有限，只能在其有效支承位置上放置制鞋物料，无法有效使用其所占据的空间。

这样不仅浪费了时间和体力，还降低了工作效率，给工作人员带来诸多不便。

技术实现要素：

本发明的目的在于提供、一种易操作的制鞋用鞋架，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种易操作的制鞋用鞋架，包括底座，所述底座的底部活动连接有滑轮，所述滑轮的一侧安装有止动片，所述底座的左侧固定连接有拉杆，所述底座的上方焊接有固定环，所述固定环的上方固定连接有固定环缺槽，所述固定环的内部活动连接有水平旋转座，所述水平旋转座的底部安装有滚珠，所述水平旋转座的上方焊接有立杆，所述立杆的内部固定连接有凸起定位槽，所述立杆的内部钻有盲孔，所述立杆通过盲孔与定位环活动连接，所述定位环的四周焊接有支撑杆，所述支撑杆的顶端与转动连接件固定连接，所述转动连接件的上方活动连接有托盘，所述托盘的底部焊接有连接架，所述连接架的下端焊接有配重球。

优选的，所述水平旋转座的底部安装有滚珠，且滚珠围绕着中心呈圆形均匀分布。

优选的，所述底座的下表面均匀安装有四个滑轮，滑轮的一侧设置有止动片。

优选的，所述定位环的四周焊接有支撑杆，且支撑杆均匀分布在定位环的四周，支撑杆的数量为4个。

优选的，所述托盘的底部焊接有连接架，连接架的下端焊接有配重球，且配重球设置在托盘的中下部。

本发明的技术效果和优点：该易操作的制鞋用鞋架，通过在底座的底部焊接滑轮与止动片，达到更加方便移动与锁定的目的；在水平旋转座的底部安装滚珠，使其在转动时更省力；将承重球设置在托盘中下部，保证了托盘的稳定性；定位环四周设有4个支撑杆，提供了更大的空间；该易操作的制鞋用鞋架结构简单，更易于操作。

附图说明

图1为易操作的制鞋用鞋架的主视图；

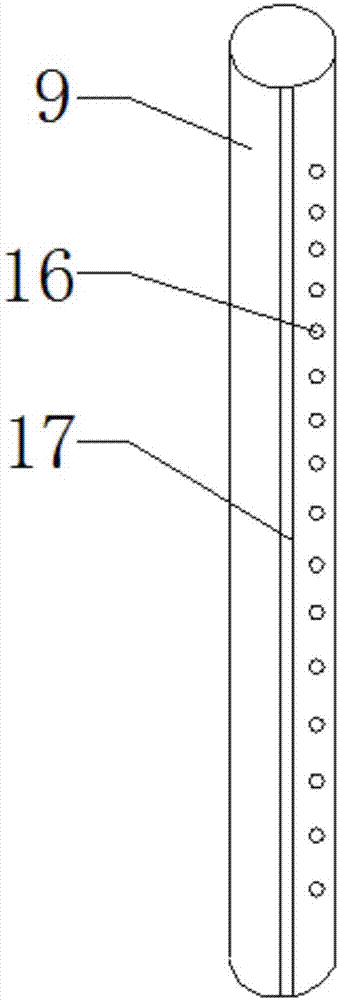

图2为立杆的结构示意图。

图中：1底座、2滑轮、3止动片、4拉杆、5水平旋转座、6滚珠、7固定环、8固定环缺槽、9立杆、10定位环、11支撑杆、12转动连接件、13托盘、14连接架、15配重球、16盲孔、17凸起定位槽。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1，图1为易操作的制鞋用鞋架的主视图，一种易操作的制鞋用鞋架，包括底座1，所述底座1的底部活动连接有滑轮2，所述滑轮2的一侧安装有止动片3，方便了移动与锁定，所述底座1的左侧固定连接有拉杆4，所述底座1的上方焊接有固定环7，所述固定环7的上方固定连接有固定环缺槽8，用于限制水平旋转座5的运动，所述固定环7的内部活动连接有水平旋转座5，带动立杆9旋转，所述水平旋转座5的底部安装有滚珠6，降低了旋转立杆9的难度，所述水平旋转座5的上方焊接有立杆9，用于支撑定位环10，所述立杆9通过盲孔16与定位环10活动连接，所述定位环10的四周焊接有支撑杆11，提供更大的使用空间，所述支撑杆11的顶端与转动连接件12固定连接，所述转动连接件12的上方活动连接有托盘13，方便了物品的放入与取出，所述托盘13的底部焊接有连接架14，所述连接架14的下端焊接有配重球15，增强了托盘13的稳定性。

请参阅图2，图2为立杆的结构示意图，所述立杆9的内部固定连接有凸起定位槽17，限制了定位环10的移动方向，所述立杆9的内部钻有盲孔16，用于固定定位环10。

工作原理：通过滑轮2和拉杆4移动底座1的位置，闭合止动片3使底座1的位置锁定，水平旋转座5旋转带动立杆9的转动，使得托盘13绕着立杆9转动，方便货物的放入和取出，凸起定位槽17使得定位环10只能上下移动，通过盲孔16固定定位环10，调整托盘13的高度，便于工人工作，配重球15可以将托盘13更快的恢复原状。

最后应说明的是：以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种易操作的制鞋用鞋架，包括底座，所述底座的底部活动连接有滑轮，所述滑轮的一侧安装有止动片，所述底座的左侧固定连接有拉杆，所述底座的上方焊接有固定环，所述固定环的上方固定连接有固定环缺槽，所述固定环的内部活动连接有水平旋转座，所述水平旋转座的底部安装有滚珠，所述水平旋转座的上方焊接有立杆，所述立杆的内部固定连接有凸起定位槽，所述立杆的内部钻有盲孔，所述立杆通过盲孔与定位环活动连接，所述定位环的四周焊接有支撑杆，所述支撑杆的顶端与转动连接件固定连接，所述转动连接件的上方活动连接有托盘，所述托盘的底部焊接有连接架，所述连接架的下端焊接有配重球。

技术研发人员：叶大琪
受保护的技术使用者：叶大琪
技术研发日：2017.11.10
技术公布日：2018.04.20
