一种高效的制鞋烘干装置的制作方法

本发明属于制鞋设备技术领域，具体涉及一种高效的制鞋烘干装置。

背景技术：

制鞋的工厂在采用粘合工艺的制鞋生产线中，需要通过鞋胶将鞋面和鞋底进行粘合，由于部分的鞋胶是水溶胶，因此需要在粘合后对鞋子进行烘干，以出去胶水中的水分，使粘合更加的牢固。

由于水溶胶的实用，制鞋工厂的湿度都比较大，而现有的鞋子烘干方式都是开放式的烘干方式，使得在进行烘干时，大量的热量散失到空气中，并且由于工厂内部空气的湿度较大，需要烘干的时间更长，而且现有的加热装置加热位置不合理，往往会使鞋子的一面加热过于严重，而另一面烘干不足，并且温度不一，这样会使鞋子容易变形，导致鞋子的质量下降，如果能够发明一种高效且加热均匀的新型制鞋生产线用烘干装置，就能够解决此类问题，为此我们提供了一种制鞋生产线用烘干装置。

技术实现要素：

本发明的目的在于提供一种高效的制鞋烘干装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种高效的制鞋烘干装置，包括第一支架、第二支架、第三支架、第四支架、风筒、传送带、鼓风机、控制系统、红外加热系统、螺纹杆、抽板、反光板、紫外线灯和连接板，所述的第一支架第二支架通过滚轴与传送带相连，所述的第三支架与第四支架上端连接有风筒，所述第四支架的中部左侧安装有鼓风机，所述鼓风机上端安装有红外加热系统，且鼓风机与红外加热系统相通，所述红外加热系统与风筒相通，所述风筒上设有风通道，所述风通道的前端设有出风腔，所述出风腔的腔壁留有通孔，所述出风腔内部设有抽板。

优选的，所述红外加热系统包括陶瓷空心板、镍铬合金加热丝和钨丝红外灯管，且镍铬合金加热丝和钨丝红外灯管安装在陶瓷空心板的内部。

优选的，所述风筒底部设有连接板，所述连接板上表面安装有紫外线灯和反光板，且每个紫外线灯的两侧均设有反光板，所述的紫外线灯至少为两个，且等距分布在连接板的上表面。

优选的，所述控制系统内安装有开关、温控表和智能控制电路板。

优选的，所述鼓风机、钨丝红外灯管和镍铬合金加热丝与控制系统为电性连接。

优选的，所述传送带由调频电机驱动，且与控制系统为电性连接。

优选的，所述抽板的两侧均设有孔洞，所述孔洞与通孔的直径大小相同，且孔洞和通孔的内部均设有螺纹，所述螺纹杆通过穿插孔洞与通孔连接，所述抽板与出风腔为滑动连接。

本发明的技术效果和优点：该高效的制鞋烘干装置，通过钨丝红外灯管和陶瓷空心板进行红外加热，不需要预热，可快速达到设定的温度，节省电源，而且鞋子受热均匀，温度恒定，鞋子烘干质量高。通过设有抽板来。节出风口的大小，可以使风更有效地对准需要烘干的部位，通过设有的紫外线灯可以对鞋子进行一个杀菌的作用，通过智能控制系统来控制温度和传送带的速度，提高装置功能的柔性，不仅节约生产成本，而且可以应对不同的产品，经济实用。

附图说明

图1为本发明的结构示意图；

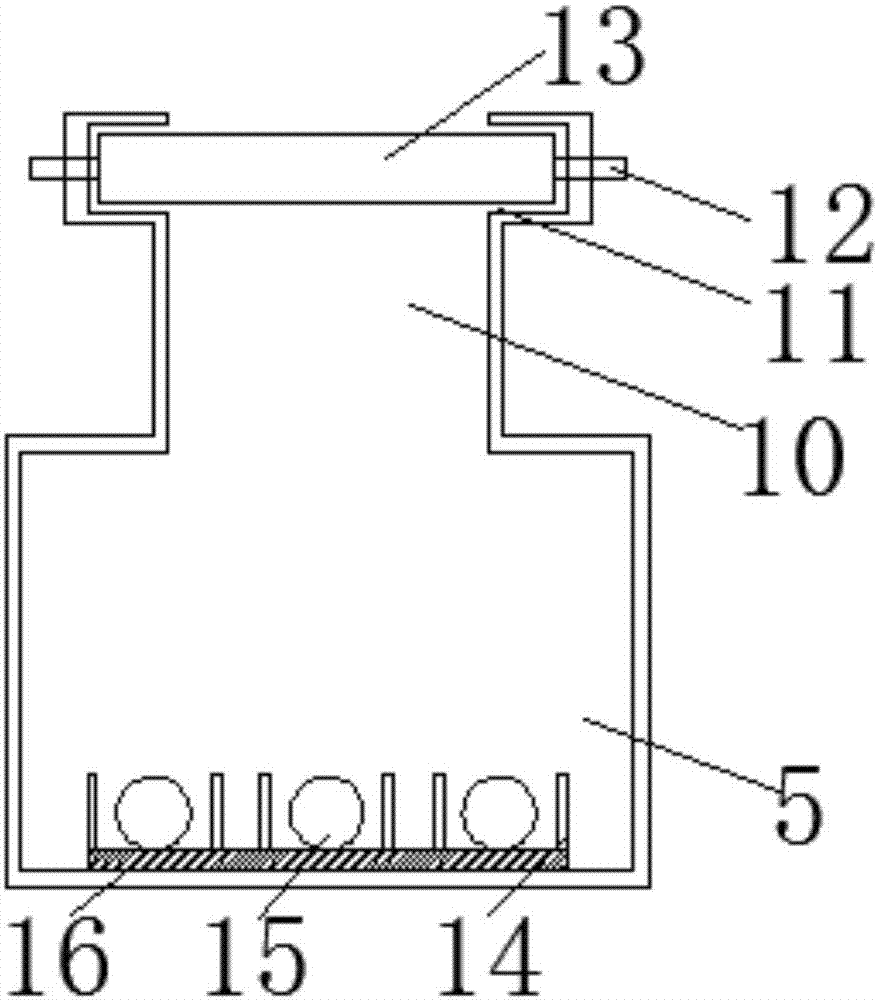

图2为本发明风筒的结构示意图；

图3为本发明的结构示意图。

图中：1第一支架、2第二支架、3第三支架、4第四支架、5风筒、6传送带、7鼓风机、8控制系统、9红外线加热系统、10、风通道、11出风腔、12螺纹杆、13抽板、14反光板、15紫外线灯、16连接板、17通孔、18孔洞、19开关、20温控表、21智能控制电路板、22陶瓷空心板、23镍铬合金加热丝、24钨丝红外灯管，25调频电机。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

本发明提供了如图1-3所示的一种高效的制鞋烘干装置，包括第一支架1、第二支架2、第三支架3、第四支架4、风筒5、传送带6、鼓风机7、控制系统8、红外加热系统9、螺纹杆12、抽板13、反光板14、紫外线灯15和连接板16，所述的第一支架1第二支架2通过滚轴与传送带6相连，所述的第三支架3与第四支架4上端连接有风筒5，所述第四支架4的中部左侧安装有鼓风机7，所述鼓风机7上端安装有红外加热系统9，且鼓风机7与红外加热系统9相通，所述红外加热系统9与风筒5相通，所述风筒5上设有风通道10，所述风通道10的前端设有出风腔11，所述出风腔11的腔壁留有通孔17，所述出风腔11内部设有抽板13。

进一步的，所述红外加热系统9包括陶瓷空心板22、镍铬合金加热丝23和钨丝红外灯管24，且镍铬合金加热丝23和钨丝红外灯管24安装在陶瓷空心板22的内部。

进一步的，所述风筒5底部设有连接板16，所述连接板16上表面安装有紫外线灯15和反光板14，且每个紫外线灯15的两侧均设有反光板14，所述的紫外线灯15至少为两个，且等距分布在连接板16的上表面。

进一步的，所述控制系统8内安装有开关19、温控表20和智能控制电路板21。

进一步的，所述鼓风机7、钨丝红外灯管24和镍铬合金加热丝23与控制系统8为电性连接。

进一步的，所述传送带6由调频电机驱动，且与控制系统8为电性连接。

进一步的，所述抽板13的两侧均设有孔洞18，所述孔洞18与通孔17的直径大小相同，且孔洞18和通孔17的内部均设有螺纹，所述螺纹杆12通过穿插孔洞18与通孔17连接，所述抽板与出风腔11为滑动连接。

具体的，该高效的制鞋烘干装置，通过鼓风机7将风吹进红外线加热系统9，经过加热进入风筒5，此时传送带上的鞋子通过调节抽板13改变出风口，达到特定烘干的效果，通过紫外线灯15可以进行对鞋子的杀菌，通过控制系统8控制红外加热系统9改变温度、控制调频电机25改变传送速度来实现对于不同种类鞋子的烘干，提高了烘干效率。

最后应说明的是：以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种高效的制鞋烘干装置，包括，第一支架、第二支架、第三支架、第四支架、风筒、传送带、鼓风机、控制系统、红外加热系统、螺纹杆、抽板、反光板、紫外线灯和连接板，所述的第一支架第二支架通过滚轴与传送带相连，所述的第三支架与第四支架上端连接有风筒，所述第四支架的中部左侧安装有鼓风机，所述鼓风机上端安装有红外加热系统，且鼓风机与红外加热系统相通，所述红外加热系统与风筒相通，所述风筒上设有风通道，所述风通道的前端设有出风腔，所述出风腔的腔壁留有通孔，所述出风腔内部设有抽板，不仅节约生产成本，而且可以应对不同的产品，经济实用。
