一种检验科用便携式器材包的制作方法

本实用新型涉及医用器材设备技术领域，具体为一种检验科用便携式器材包。

背景技术：

检验科是临床医学和基础医学之间的桥梁，包括临床化学、临床微生物学、临床免疫学、血液学、体液学以及输血学等分支学科。每天承担包括病房、门急诊病人、各类体检以及科研的各种人体和动物标本的检测工作。检验科分组一般检验科按检查分组:。当前，一般医院住院部和检验科都有一段距离，对住院的病人进行血检等检验时，都是医护人员对病人进行抽血，将血样放入血检试管中，之后都是将试管放入塑料袋或直接放在托盘送到检验科，这样很容易受到外界的环境污染，对检验结果的准确性造成了影响，因此现在急需一种新型的检验科用便携式器材包来帮助人们解决现有的问题。

技术实现要素：

本实用新型的目的在于提供一种检验科用便携式器材包，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种检验科用便携式器材包，包括箱包主体，所述箱包主体外侧安装有防护外壳，且箱包主体底部拐角处设置有加强筋，所述箱包主体顶部表面设置有第一存放层，且第一存放层上设置有拉链，所述箱包主体两侧缝制有提手，且箱包主体内部安装有紫外线消毒灯，所述紫外线消毒灯下方设置有试管槽，且试管槽下方设置有柔性海绵垫，所述柔性海绵垫与箱包主体底部之间设置有减震弹簧，所述箱包主体外层设置有器材袋和消毒袋，且消毒袋下方设置有临时存放袋，所述箱包主体外层分别设置有内防水布层、棉布层和外防水布层。

优选的，所述紫外线消毒灯外侧安装有灯罩，且灯罩呈镂空式结构。

优选的，所述箱包主体内层由硬塑料材料制成，外层由布制材料制成。

优选的，所述消毒袋内部盛放有消毒液。

优选的，所述临时存放袋上设置有第二存放层，且第二存放层上设有拉链。

优选的，所述加强筋通过螺栓固件与箱包主体的内层塑料相焊接。

与现有技术相比，本实用新型的有益效果是：本实用新型通过设置密封型的储存箱和紫外线消毒灯能够保证所储存的试管和样本的干净卫生，保证了检验结果的准确性，并且在器材包两侧设置了提手，使得该器材包方便移动，提高了该设备的便捷性；该设备安装有弹簧和柔性海绵垫能够防止试放入试管储存槽中试管底部与槽底产生的撞击，避免了试管的破裂，节约了成本，保证了检验工作的工作效率；该器材包外层采用防水材料制成，可以有效避免外界的水渗入进包体内，同时该器材包外层设置有多个袋口，方便对器材进行区分。

附图说明

图1为本实用新型的结构示意图；

图2为本实用新型的主视图；

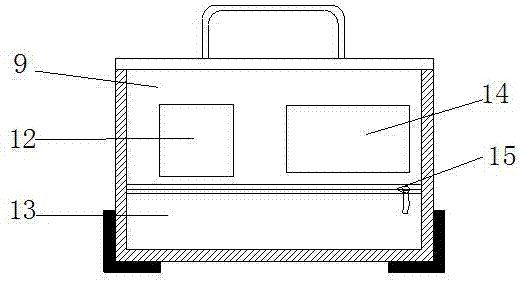

图3为本实用新型的箱包主体外层结构示意图。

图中：1-紫外线消毒灯；2-灯罩；3-防护外壳；4-柔性海绵垫；5-加强筋；6-提手；7-第一存放层；8-拉链；9-箱包主体；10-试管槽；11-减震弹簧；12-器材袋；13-临时存放袋；14-消毒袋；15-第二存放层；16-内防水布层；17-棉布层；18-外防水布层。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供的一种实施例：一种检验科用便携式器材包，包括箱包主体9，箱包主体9外侧安装有防护外壳3，且箱包主体9底部拐角处设置有加强筋5，箱包主体9顶部表面设置有第一存放层7，且第一存放层7上设置有拉链8，箱包主体9两侧缝制有提手6，且箱包主体9内部安装有紫外线消毒灯1，紫外线消毒灯1下方设置有试管槽10，且试管槽10下方设置有柔性海绵垫4，柔性海绵垫4与箱包主体9底部之间设置有减震弹簧11，箱包主体9外层设置有器材袋12和消毒袋14，且消毒袋14下方设置有临时存放袋13，箱包主体9外层分别设置有内防水布层16、棉布层17和外防水布层18，紫外线消毒灯1外侧安装有灯罩2，且灯罩2呈镂空式结构，箱包主体9内层由硬塑料材料制成，外层由布制材料制成，消毒袋14内部盛放有消毒液，临时存放袋13上设置有第二存放层7，且第二存放层7上设有拉链，加强筋5通过螺栓固件与箱包主体9的内层塑料相焊接。

本实用新型在使用时，拉开第一存放层7上的拉链8，取出试管槽10内存放的试管，由于试管槽10上设置有紫外线消毒灯1，紫外线消毒灯1可对试管槽10内部储存的试管进行消毒，进一步确保了试管的干净卫生，保证了检验结果的准确性，并且在器材包两侧设置了提手，使得该器材包方便移动，提高了储存箱的便捷性，试管槽10在与箱包主体9底部之间安装有减震弹簧11和柔性海绵垫4能够防止试放入试管储存槽中试管底部与槽底产生的撞击，避免了试管的破裂，节约了成本，保证了检验工作的工作效率，同时在箱包主体底部拐角处设置有加强筋5，使得该器材包更加稳固结实，在箱包主体9外层设置有器材袋12和消毒袋14，当科室人员从器材袋12中取出镊子等物件时，可以直接将其插入进消毒袋14中进行消毒处理，方便快捷。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
