遮阳弯臂吊伞连接机构的制作方法

本实用新型涉及遮阳伞，具体涉及遮阳弯臂吊伞连接机构。

背景技术：

市面上的吊伞结构，除了主伞体之外，通常还设置有可调整伞面倾角的结构，通过该结构可以获得恰当的遮阳效果，现有的吊伞由于外观及实用性的考虑，大多为采用弯管结构的弯臂吊伞，它包括立柱、弯臂和伞架，伞架设置在连接管的一端，立柱上设置连接块，弯臂滑动设置在连接块上，通过调节弯臂在连接块上的位置，实现伞架位置调节。

现有的连接块为分体式结构，通过至少两部分拼接构成，现有的这种结构形式导致连接块的结构强度较差，而连接块用于连接弯臂和立柱，受力较大，当连接块结构强度较差时，容易出现问题。

技术实现要素：

本实用新型针对上述问题，克服不足，提出了一种遮阳弯臂吊伞连接机构。

本实用新型采取的技术方案如下：

一种遮阳弯臂吊伞连接机构，包括：

立柱；

连接块，所述连接块固定在立柱上端，所述连接块为一体式塑料成型件；

弯臂，所述弯臂穿设于连接块内，且与连接块滑动配合，弯臂的前端用于悬挂伞架；

锁紧件，所述锁紧件用于锁紧弯臂，使弯臂和连接块相对固定。

连接块为一体式塑料成型件，这种结构相对于现有的分体式结构而言，能够有效增强连接块的结构强度，保证弯臂吊伞使用的可靠性。本申请的连接机构需要调节弯臂位置时，控制锁紧件解除对弯臂的锁紧，弯臂可以在连接块上滑动，调整到位后，通过锁紧件再次将弯臂锁紧。

于本实用新型一实施例中，所述连接块包括立柱安装部以及弯臂安装部，所述立柱安装部固定在立柱上端，所述弯臂安装部具有与弯臂配合的弧形通道。

于本实用新型一实施例中，所述连接块套设在立柱上端，并通过紧固件与立柱固定。

连接块可以内套在立柱上端也可以外套在立柱上端，通过套接配合以及紧固件固定的方式，能可靠的将连接块固定在立柱上。

于本实用新型一实施例中，所述立柱安装部具有安装孔，连接块通过安装孔外套在立柱上端。

于本实用新型一实施例中，所述锁紧件与弯臂安装部螺纹配合，锁紧件的一端伸入弧形通道，用于压紧弯臂，使弯臂与连接块相对固定。

于本实用新型一实施例中，所述弧形通道内设有若干滚轮，所述弯臂的外侧壁与所述滚轮配合。

通过设置滚轮能够使减小摩擦力，在调节时，弯臂能够更加方便的相对连接块移动。

于本实用新型一实施例中，所述滚轮通过紧固件安装于弧形通道内。

安装时，滚轮设置在弧形通道内，紧固件从连接块外部旋入，端部进入弧形通道内并穿过滚轮的中心孔。

于本实用新型一实施例中，所述滚轮有3个，其中2个滚轮设置在弧形通道远离伞架的一侧，且这2个滚轮分别位于弯臂的上下两侧，另外1个滚轮设置在弧形通道邻近伞架的一侧，且该滚轮位于弯臂的下侧。

因为伞架的存在，使得弧形通道邻近伞架的一侧的下部受力较大，该侧的上部受力较小甚至不受力，因此仅在该侧下部设置一个滚轮即可，这种设置形式能够在保证移动效果的同时，节约滚轮安装数量。

于本实用新型一实施例中，所述立柱安装部和弯臂安装部呈Y形，立柱安装部与弯臂安装部之间具有加强板。

本实用新型的有益效果是：连接块为一体式塑料成型件，这种结构相对于现有的分体式结构而言，能够有效增强连接块的结构强度，保证弯臂吊伞使用的可靠性。

附图说明：

图1是遮阳弯臂吊伞的结构示意图；

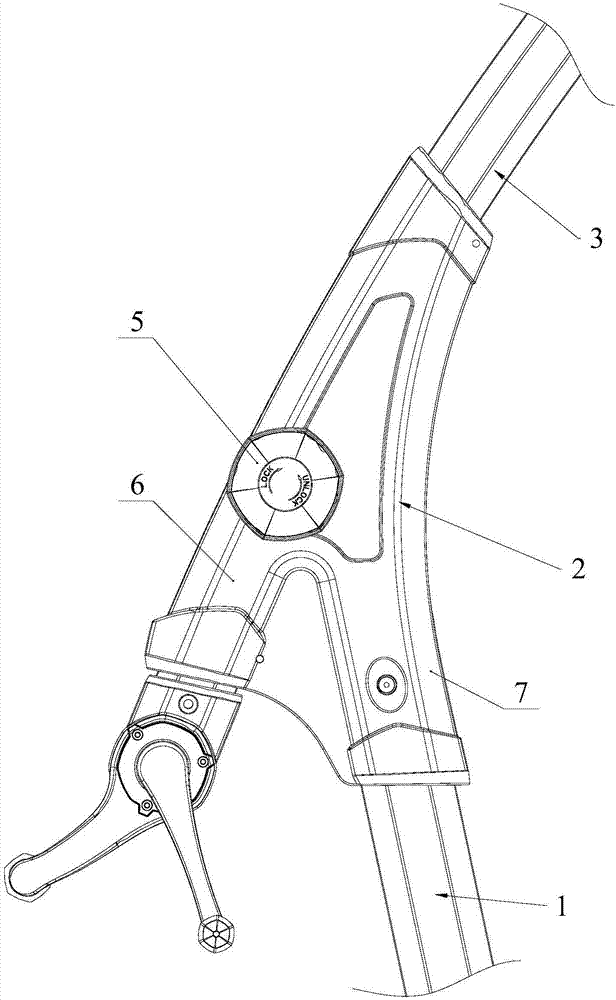

图2是遮阳弯臂吊伞连接机构的局部示意图；

图3是图2的剖视图。

图中各附图标记为：

1、立柱；2、连接块；3、弯臂；4、伞架；5、锁紧件；6、弯臂安装部；7、立柱安装部；8、滚轮；9、弧形通道；10、安装孔；11、加强板。

具体实施方式：

下面结合各附图，对本实用新型做详细描述。

如图1所示，一种遮阳弯臂吊伞，包括遮阳弯臂吊伞连接机构，如图1～3所示，遮阳弯臂吊伞连接机构包括：

立柱1；

连接块2，连接块2固定在立柱1上端，连接块2为一体式塑料成型件；

弯臂3，弯臂3穿设于连接块2内，且与连接块2滑动配合，弯臂3的前端用于悬挂伞架4；

锁紧件5，锁紧件5用于锁紧弯臂3，使弯臂3和连接块2相对固定。

连接块2为一体式塑料成型件，这种结构相对于现有的分体式结构而言，能够有效增强连接块2的结构强度，保证弯臂吊伞使用的可靠性。本申请的连接机构需要调节弯臂3位置时，控制锁紧件5解除对弯臂3的锁紧，弯臂3可以在连接块2上滑动，调整到位后，通过锁紧件5再次将弯臂3锁紧。

于本实施例中，连接块2包括立柱安装部7以及弯臂安装部6，立柱安装部7固定在立柱1上端，弯臂安装部6具有与弯臂3配合的弧形通道9。

连接块2套设在立柱1上端，并通过紧固件与立柱1固定。连接块2可以内套在立柱1上端也可以外套在立柱1上端，通过套接配合以及紧固件固定的方式，能可靠的将连接块2固定在立柱1上。于本实施例中，立柱安装部7具有安装孔10，连接块2通过安装孔10外套在立柱1上端。

于本实施例中，锁紧件5与弯臂安装部6螺纹配合，锁紧件5的一端伸入弧形通道9，用于压紧弯臂3，使弯臂3与连接块2相对固定。

于本实施例中，弧形通道9内设有若干滚轮8，弯臂3的外侧壁与滚轮8配合。通过设置滚轮8能够使减小摩擦力，在调节时，弯臂3能够更加方便的相对连接块2移动。

于本实施例中，滚轮8通过紧固件安装于弧形通道9内。安装时，滚轮8设置在弧形通道9内，紧固件从连接块2外部旋入，端部进入弧形通道9内并穿过滚轮8的中心孔。

于本实施例中，滚轮8有3个，其中2个滚轮8设置在弧形通道9远离伞架4的一侧，且这2个滚轮8分别位于弯臂3的上下两侧，另外1个滚轮8设置在弧形通道9邻近伞架4的一侧，且该滚轮8位于弯臂3的下侧。因为伞架4的存在，使得弧形通道9邻近伞架4的一侧的下部受力较大，该侧的上部受力较小甚至不受力，因此仅在该侧下部设置一个滚轮8即可，这种设置形式能够在保证移动效果的同时，节约滚轮8安装数量。

于本实施例中，立柱安装部7和弯臂安装部6呈Y形，立柱安装部7与弯臂安装部6之间具有加强板11。

以上所述仅为本实用新型的优选实施例，并非因此即限制本实用新型的专利保护范围，凡是运用本实用新型说明书及附图内容所作的等效结构变换，直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的保护范围内。
