一种具有胸部加强防护结构的排爆服的制作方法

本实用新型涉及排爆服技术领域，具体为一种具有胸部加强防护结构的排爆服。

背景技术：

目前，在排爆人员进行排爆前需要穿戴完整的排爆服以对自身进行有效地防护。传统的排爆服多采用高强度的纤维材料构成，以防止防爆服被冲击波撕裂，并结合部分吸波材料，吸收冲击波，以达到对人员进行防护的目的，部分排爆服内腔嵌置钢板等已到达防止爆炸物刺穿防爆服的目的。

然而这种工艺仍存在一定的缺陷，无法有效地对人体前胸进行防护，且吸波材料在受到一定的挤压变形后会失去吸波能力，致使排爆人员受到较大的冲击力，且人员被击飞落地时，无法有效地对人体头部和背部进行防护，嵌置的钢板等极易导致排爆人员骨骼因局部受力集中而碎裂。

技术实现要素：

本实用新型的目的在于提供一种具有胸部加强防护结构的排爆服，以解决上述背景技术中提出的问题，所具有的有益效果是：能够有效地对排爆人员的前胸进行防护，冲击波较大时，可有效地对排爆人员的背部和头部进行防护。

为实现上述目的，本实用新型提供如下技术方案：一种具有胸部加强防护结构的排爆服，包括排爆服本体和胸部加强防护装置；所述排爆服本体从上到下依次由头盔、护颈、上衣和裤子构成，所述上衣外套设有胸部加强防护装置，所述胸部加强防护装置从前到后依次由第一基础板和第二基础板构成，所述第一基础板的前端面固定安装有防护板，所述防护板的前端面均匀设置有前挡板，所述前挡板通过复位弹簧与防护板连接，所述第一基础板的后侧壁上嵌置有第一气体发生器，所述第一气体发生器外套设有第一气囊，所述第一气囊的前端与第一基础板的后侧壁固定连接，所述第一气囊的后端与第一柔性板连接，所述第一基础板的底部嵌置有第一导管，所述第一导管顶部横向部分的后端与第一气囊连通，所述第一导管竖向部分上安装有第一压力阀，且第一压力阀的顶部与第一基础板的底部固定连接，所述第二基础板的前端面固定安装有第二柔性板，所述第二基础板的后侧壁上从上到下依次嵌置有第二气体发生器和第三气体发生器，所述第二气体发生器外套设有第二气囊，所述第二气囊的前端与第二基础板的后侧壁固定连接，所述第二气囊的后端与第一防护罩连接，且第一防护罩的前端嵌置在第二基础板的后侧壁上，所述第三气体发生器外套设有第三气囊，所述第三气囊的前端与第二基础板的后侧壁固定连接，所述第三气囊的后端与第二防护罩固定连接，所述第二防护罩的前端嵌置在第二基础板的后侧壁上，所述第二柔性板的底部嵌置有第二导管，所述第二导管横向部分的后端与第三气囊连通，所述第二导管竖向部分上安装有第二压力阀，且第二压力阀的顶部与第二柔性板的底部固定连接。

优选的，所述头盔的前端面通过转轴与面罩转动连接。

优选的，所述上衣两侧护袖的底端的外侧均设置有护手。

优选的，所述第一基础板的顶部和第二基础板的顶部通过护肩连接。

优选的，所述第一基础板的左右两侧和第二基础板的左右两侧通过束缚带连接。

优选的，所述前挡板与前挡板之间通过连接件活动连接。

与现有技术相比，本实用新型的有益效果是：排爆人员通过将排爆服本体完全穿戴后，可对全身进行封闭式防护，胸部加强防护装置可有效地对人体胸部进行加强防护，前挡板受力后压缩复位弹簧，复位弹簧可初步对冲击力进行缓冲，同时第一气体发生器产生气体，对第一气囊充气，撑起第一柔性板，且第一基础板受到第一气囊的作用力，进而抵消部分冲击力，第一气囊内气压达到一定值后通过第一导管泄压，进而再次对冲击力进行缓冲，使得排爆人员胸部受到的冲击力被极大地削弱，避免了传统吸波材料减缓冲击力的弊端，同时第二气体发生器对第二气囊充气，对人体的头部进行防护，第三气体发生器对第三气囊充气，对人体的背部进行防护，且第三气囊内的压力达到一定值后，通过第二导管进行排气泄压，对落地人体落地冲击力进行缓冲，且第一柔性板和第二柔性板可在受力后产生一定变形，可有效防止人体骨骼碎裂的现象。

附图说明

图1为本实用新型的外部结构示意图；

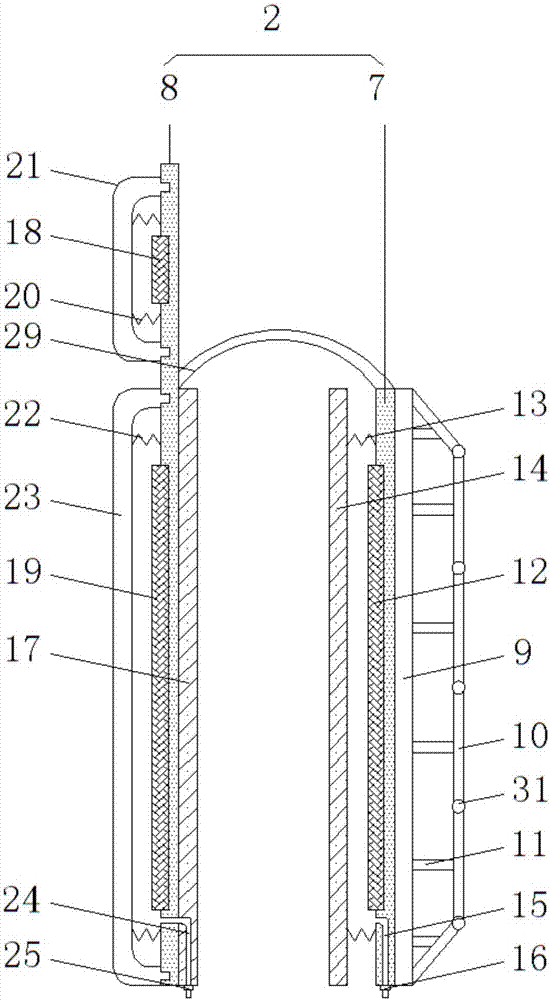

图2为本实用新型的胸部加强防护装置的内部结构左视图。

图中：1-排爆服本体；2-胸部加强防护装置；3-头盔；4-护颈；5-上衣；6-裤子；7-第一基础板；8-第二基础板；9-防护板；10-前挡板；11-复位弹簧；12-第一气体发生器；13-第一气囊；14-第一柔性板；15-第一导管；16-第一压力阀；17-第二柔性板；18-第二气体发生器；19-第三气体发生器；20-第二气囊；21-第一防护罩；22-第三气囊；23-第二防护罩；24-第二导管；25-第二压力阀；26-转轴；27-面罩；28-护手；29-护肩；30-束缚带；31-连接件。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1和图2，本实用新型提供的一种实施例：一种具有胸部加强防护结构的排爆服，包括排爆服本体1和胸部加强防护装置2；排爆服本体1从上到下依次由头盔3、护颈4、上衣5和裤子6构成，上衣5外套设有胸部加强防护装置2，胸部加强防护装置2从前到后依次由第一基础板7和第二基础板8构成，第一基础板7的前端面固定安装有防护板9，防护板9的前端面均匀设置有前挡板10，前挡板10通过复位弹簧11与防护板9连接，第一基础板7的后侧壁上嵌置有第一气体发生器12，第一气体发生器12外套设有第一气囊13，第一气囊13的前端与第一基础板7的后侧壁固定连接，第一气囊13的后端与第一柔性板14连接，第一基础板7的底部嵌置有第一导管15，第一导管15顶部横向部分的后端与第一气囊13连通，第一导管15竖向部分上安装有第一压力阀16，且第一压力阀16的顶部与第一基础板7的底部固定连接，第二基础板8的前端面固定安装有第二柔性板17，第二基础板8的后侧壁上从上到下依次嵌置有第二气体发生器18和第三气体发生器19，第二气体发生器18外套设有第二气囊20，第二气囊20的前端与第二基础板8的后侧壁固定连接，第二气囊20的后端与第一防护罩21连接，且第一防护罩21的前端嵌置在第二基础板8的后侧壁上，第三气体发生器19外套设有第三气囊22，第三气囊22的前端与第二基础板8的后侧壁固定连接，第三气囊22的后端与第二防护罩23固定连接，第二防护罩23的前端嵌置在第二基础板8的后侧壁上，第二柔性板17的底部嵌置有第二导管24，第二导管24横向部分的后端与第三气囊22连通，第二导管24竖向部分上安装有第二压力阀25，且第二压力阀25的顶部与第二柔性板17的底部固定连接，头盔3的前端面通过转轴26与面罩27转动连接，上衣5两侧护袖的底端的外侧均设置有护手28，第一基础板7的顶部和第二基础板8的顶部通过护肩29连接，第一基础板7的左右两侧和第二基础板8的左右两侧通过束缚带30连接，前挡板10与前挡板10之间通过连接件31活动连接。

工作原理：使用时，穿上上衣5和裤子6后，将胸部加强防护装置2套设在上衣5外，然后将护颈4和头盔3依次穿戴，完成爆服本体的穿戴，护手28可有效地防护排爆人员的手部，面罩27可有效地防护排爆人员的面部，转轴26可有效连接头盔3和面罩27，胸部加强防护装置2由第一基础板7和第二基础板8构成，且通过护肩29和束缚带30可有效地连接第一基础板7和第二基础板8，当排爆人员受到爆炸冲击波时，前挡板10首先受到冲击，前挡板10受力后向后移动，压缩复位弹簧11，复位弹簧11对冲击波进行初步缓冲，复位弹簧11将受到的力传递到防护板9，同时第一基础板7后侧壁嵌置的第一气体发生器12受到外力的影响下，迅速产生气体对第一气囊13充气，第一气囊13迅速被撑起挤压第一基础板7和第一柔性板14，此时第一基础板7受到方向相反的力，进而可有效地对冲击力再次缓冲，且第一气囊13充气后，当内部压力达到一定值后，第一气囊13内的气体通过第一导管15排出第一气囊13进行泄压，第一压力阀16可有效控制第一导管15的开合，且第一气囊13泄压的过程中可再次对冲击力进行缓冲，第一柔性板14受力后，冲击力传递到排爆人员胸前，此时冲击力受到三级缓冲后被极大地削弱，进而可有效地对排爆人员的前胸进行防护，第二基础板8后侧壁上的第二气体发生器18和第三气体发生器19受到冲击力时，迅速产生气体，第二气囊20和第三气囊22迅速被充气，第二气囊20撑起第一防护罩21，第一防护罩21可在人体被冲击力击飞落地时有效地对第一气囊13进行防护，避免气囊破裂，进而可有效地降低人体落地过程中对人体头部的冲击力，同时第二防护罩23在第三气囊22的作用下撑起，可在人体落地过程中有效地对第三气囊22进行防护，同时可有效地降低人体落地过程中对人体背部的冲击力，且当第二气囊20内的气压达到一定值后会通过第二导管24排气泄压，第二压力阀25可有效控制第二导管24的开合，且落地过程中第一柔性板14和第二柔性板17会因受力发生一定的形变，可有效避免人体骨骼因局部受力过大而出现断裂的现象。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
