一种生态监测辅助行走装置的制作方法

本实用新型的实施例涉及一种生态监测辅助行走装置。

背景技术：

互花米草隶属禾本科、米草属，是一种多年生草本植物，在潮滩湿地生境中超强的繁殖力，威胁着全球的海滨湿地土著物种，所以许多国家正在将其作为入侵植物实施大范围的控制计划。

目前，对互花米草的物理去除方法主要有两种，一种是大型特定机械批量处理，另一种是人工刈割。大型特定机械批量处理对于海滩的地形地貌要求较高，对于水位较高、不连续和高低不一的沙泥滩，就很难做得到批量处理，而且大型特定机械生产成本很高，不利于推广使用。而一般的人工刈割，则是通过刈割工具如镰刀等进入刈割区域进行作业，对于地形地貌没有特别要求，但对于水位较高的区域，人工很难灵活转换高度进入需刈割区域实施人工作业，使得人工成本普遍增大，刈割工期长。

技术实现要素：

本实用新型的目的在于针对现有技术中的上述缺陷，提供一种结构简单有效，人工成本低，并且可针对互花米草刈割作业，提高作业效率，环境污染小的生态监测辅助行走装置。

为实现上述实用新型目的，本实用新型采用了如下技术方案：一种生态监测辅助行走装置，包括：腿部支撑装置，该腿部支撑装置包括小腿支撑杆，可升降地设置在小腿支撑杆上、且用于捆绑人体腿部的绑腿件，固定设置在小腿支撑杆下端的踏板件，以及固定设置在踏板件下方的若干根支撑钉。

此外，本实用新型还提供如下附属技术方案：

优选地，小腿支撑杆的上半部设置有若干个垂直排列的升降档位孔；所述绑腿件包括相互连接的松紧带和连接套，松紧带用于捆绑人体腿部，连接套可活动地套在小腿支撑杆外，其上设置有升降限位孔，该升降限位孔可通过限位销分别与该若干个升降档位孔对接。

优选地，踏板件包括脚跟踏板，脚掌踏板，连接板，安装在脚跟踏板上的后绑带，以及安装在脚掌踏板上的前绑带；脚跟踏板上设置有后限位孔，脚掌踏板上设置有前限位孔，连接板可活动地连接在脚跟踏板和脚掌踏板之间，其上设置有若干个调长档位孔，前限位孔、后限位孔都可通过限位销分别与该若干个调长档位孔对接。

优选地，支撑钉的数量为三根，其中两根与所述脚跟踏板连接，另一根与所述脚掌踏板连接，该三根支撑钉呈等边三角分布。

优选地，所述生态监测辅助行走装置还包括手部支撑装置，该手部支撑装置包括把手，与把手连接的套管组件，以及与套管组件连接的防下沉挡泥罩，所述套管组件由若干根可相互伸缩的套管组成。

相比于现有技术，本实用新型的生态监测辅助行走装置可以在很好的协调身体的平衡能力的基础上，灵活转换入水作业高度，快速进行互花米草的人工刈割，减小环境污染及破坏，而且其结构简单、实用，人工成本低，易推广。本实用新型的生态监测辅助行走装置同时也适用于其他生物监测采样，比如海洋生物质量监测、海洋沉积物质量监测、潮间带生物监测等。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例或相关技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅涉及本实用新型的一些实施例，并非对本实用新型的限制。

图1是本实用新型较佳实施例的腿部支撑装置的结构示意图。

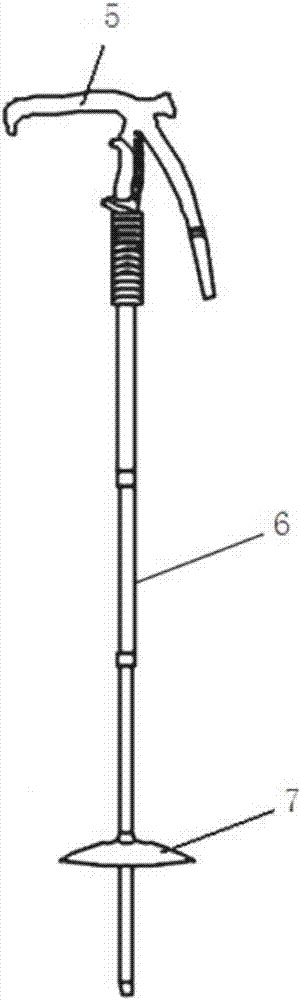

图2是本实用新型较佳实施例的手部支撑装置的结构示意图。

具体实施方式

为了能够更清楚地理解本实用新型的上述目的、特征和优点，下面结合附图和具体实施方式对本实用新型技术方案作进一步非限制性的详细描述。

本实用新型的生态监测辅助行走装置主要用于在潮滩湿地中辅助行走，其包括两个腿部支撑装置和一个手部支撑装置，工作人员双脚分别踩在腿部支撑装置上，在潮滩湿地中行走，手部支撑装置用于平衡辅助。

参见图1，腿部支撑装置包括绑腿件1、小腿支撑杆2、踏板件3、以及若干根支撑钉4，本实施例中的支撑钉4的数量为三根，可达到较佳受力稳定，当然设置4-8根均可。

绑腿件1包括松紧带1a和连接套1b。松紧带1a用于捆绑人体腿部，其可调节长短，可根据腿部大小调节松紧度。连接套1b与松紧带1a固定连接，可活动地套在小腿支撑杆2外，其上设置有升降限位孔20。

小腿支撑杆2呈长条形，其上端设置有若干个升降档位孔21，该若干个升降档位孔21呈垂直分布。连接套1b上的升降限位孔20可通过限位销(图未示)分别与该若干个升降档位孔21对接，因此绑腿件1的高度可调节，用于适应腿长不同的使用者使用。

脚踏件3固定连接在小腿支撑杆2的下端，其包括脚跟踏板3a，脚掌踏板3b，连接板3c，后绑带3d，以及前绑带3e。脚跟踏板3a与小腿支撑杆2的下端固定连接。脚跟踏板3a的前端设置有后限位孔31，脚掌踏板3b的后端设置有前限位孔32，连接板3c上设置有若干个调长档位孔33，连接板3c可活动地连接在脚跟踏板3a和脚掌踏板3b之间，前限位孔32、后限位孔31都可通过限位销(图未示)分别与该若干个调长档位孔33对接，当需要调节脚踏件3的长度时，拔出限位销，调节连接板3c与脚跟踏板3a和脚掌踏板3b的连接长度，然后前限位孔32对准调长档位孔33并插入限位销，后限位孔31对准调长档位孔33并插入限位销。后绑带3d的两端分别与脚跟踏板3a的两侧固定连接，跨过脚跟踏板3a，前绑带3e的两端分别与脚掌踏板3b的两侧固定连接，跨过脚掌踏板3b，后绑带3d和前绑带3e均为可调节长度的绑带，可根据脚跟和脚掌的大小调节松紧度。脚跟踏板3a的后端设置有挡板30，可防止脚往后滑。

支撑钉4的数量为三根，其中两根固定连接在脚跟踏板3a的下方，另一根固定连接在脚掌踏板3b的下方，该三根支撑钉呈等边三角分布。该三根支撑钉3均为可调节长度管子，入地一端为密封。

参见图2，手部支撑装置包括把手5，套管组件6，以及防下沉挡泥罩7。套管组件6与把手5连接，其由若干根为螺口旋紧固定的可伸缩的由大变小的三节套管组成，可根据使用者的身高进行适当调整长度。防下沉挡泥罩7连接在套管组件6的下半段，其呈伞形，并且开口朝下，增加与潮滩湿地的接触面积，延缓手部支撑装置下沉速度。

本实用新型的生态监测辅助行走装置将传统高跷的踏脚板改为两节，脚跟一节，脚掌一节，前后之间可伸缩连接，而且设有绑脚的绑带，如同穿鞋一样。小腿设置了小腿支撑杆，并通过绑腿件保证了使用者的小腿与小腿支撑杆为同一体的上下用力。同时手部支撑辅助，发挥脚掌控制平衡、稳定的功能，自如行走平衡，可以在某一地点长时间停留站立。使用时预先调节好需进入的水深高度的支撑钉长度，安装好本装置后，使用者双脚分别固定站在腿部支撑装置上，单手扶持手部支撑装置，背着便携式割草机或镰刀等工具，进入刈割区域，使用者不需要像老式高跷那样通过不停的走动以保持自身平衡，可以如正常人一样匀速自如向任何方向移动，在进入需要刈割的作业区域，可将手部支撑装置固定于身侧，即可自身保持平衡的自如开展刈割作业。

综合上文所记载的，本实用新型的生态监测辅助行走装置可以在很好的协调身体的平衡能力的基础上，灵活转换入水作业高度，快速进行互花米草的人工刈割，减小环境污染及破坏，而且其结构简单、实用，人工成本低，易推广。本实用新型的生态监测辅助行走装置同时也适用于其他生物监测采样，比如海洋生物质量监测、海洋沉积物质量监测、潮间带生物监测等。

需要指出的是，上述较佳实施例仅为说明本实用新型的技术构思及特点，其目的在于让熟悉此项技术的人士能够了解本实用新型的内容并据以实施，并不能以此限制本实用新型的保护范围。凡根据本实用新型精神实质所作的等效变化或修饰，都应涵盖在本实用新型的保护范围之内。
