一体式鞋的制作方法

本是实用新型涉及一体式鞋。

背景技术：

现有的鞋，一般在鞋大底上贴合鞋中底，再贴上鞋垫，再连接鞋面。这几者之间通过胶水粘合起来，鞋内底与鞋面容易开裂，不耐用，普通鞋子不具有缓震效果，但是带有缓震作用的鞋子，缓震结构复杂，重量重，穿着舒适度差。

技术实现要素：

鉴于背景技术的不足，本实用新型所要解决的技术问题是提供一种一体式鞋，该一体式鞋轻便、透气且具有幻震功能。

为此，本实用新型提供的一种一种一体式鞋，包括鞋面、鞋内底和鞋大底，所述鞋面与鞋内底通过针车连接在鞋大底上，所述鞋内底的上层为与脚面接触的透气纤维，鞋内底的下层为3D直立棉，鞋内底表面的脚掌处开有与脚型匹配的槽，所述鞋大底上表面设有凹槽，缓震垫设置在凹槽内。

所述缓震垫上分布有多个朝下开口的盲孔，由高弹性材料构成的弹性柱自下而上插入盲孔中。

所述鞋大底的底部设置有多个防滑块，所述上层弹性垫的上表面设只有多个弧形弹性凸起。

本实用新型中，鞋面与鞋内底通过针车连接在鞋大底上，三者之间一体成型，使整体鞋子更加轻便，鞋大底凹槽内的缓震垫结构简单，使一体式鞋带有缓震功能的同时鞋子整体轻便，鞋内底由透气纤维和3D直立棉组成，鞋内底表面的脚掌处开有与脚型匹配的槽，鞋子透气且穿着舒适度好。

而高弹性材料构成的弹性柱插入盲孔中可在低成本条件下大幅度提升整个缓震垫的弹性回复性能，提高支撑性能。

缓震垫上的弧形弹性凸起可在行走时缓解足部疲劳，防滑块则可以起到防滑作用。

附图说明

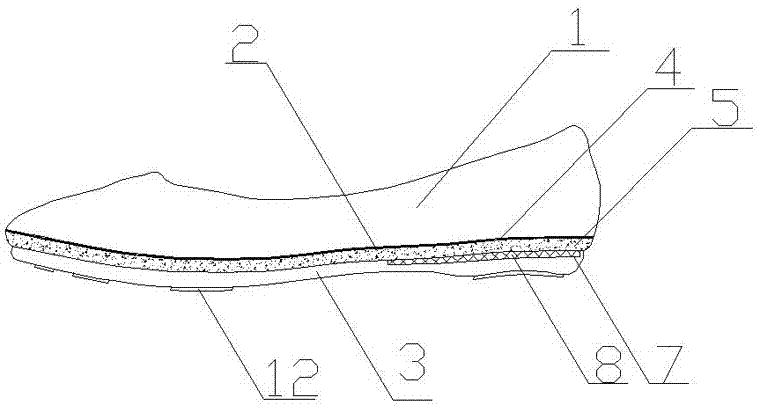

图1为本实用新型提供的一体式鞋的结构示意图。

图2为本实用新型提供的一体式鞋的剖视结构示意图。

图3为本实用新型提供的一体式鞋的缓震垫的结构平面示意图。

具体实施方式

参照图1、图2、图3所示，本实用新型提供的一种一体式鞋，包括鞋面1、鞋内底2和鞋大底3，所述鞋面1与鞋内底2通过针车连接在鞋大底3上，所述鞋内底2的上层为与脚面接触的透气纤维4，鞋内底的下层为3D直立棉5，鞋内底表面的脚掌处开有与脚型匹配的槽6，所述鞋大底上表面设有凹槽7，缓震垫8设置在凹槽7内，所述缓震垫8上分布有多个朝下开口的盲孔9，由高弹性材料构成的弹性柱10自下而上插入盲孔9中。所述鞋大底3的底部设置有多个防滑块，所述缓震垫的上表面设只有多个弧形弹性凸起11。

本实用新型中，鞋内底2、鞋面1、鞋大底3一体式结构，使整体鞋体轻便、舒适，鞋内底采用透气材料4与3D直立棉5相结合，鞋内底表面的脚掌处开有与脚型匹配的槽6，穿着舒适度高且透气，鞋大底凹槽内的缓震垫8结构简单，不仅轻便还具有较好的缓震效果，而且高弹性材料构成的弹性柱10插入盲孔9中可在低成本条件下大幅度提升整个缓震垫8的弹性回复性能，提高支撑性能。另外，缓震垫8上设有多个弧形弹性凸起11，缓解行走中的疲劳。
