一种多功能皮带的制作方法

本实用新型涉及皮带应用技术领域，具体为一种多功能皮带。

背景技术：

对于大多数在校学生来说，特别是寄宿生，寝室钥匙是入住宿舍的必需品，往往学生会单独将寝室钥匙随身放在口袋里，由于钥匙的外形比较小，且会有钥匙牙槽，一方面会出现丢失的现象，另一方面钥匙的牙槽也会划破衣服的口袋，而且可能会扎破皮肤表层，带来不便，所以这里设计生产一种多功能皮带，除了用来束缚裤子，还可用来便于存储钥匙，拿取方便。

技术实现要素：

本实用新型的目的在于提供一种多功能皮带，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种多功能皮带，包括金属皮带头和皮带，所述金属皮带头左端通过转轴与皮带的右端转动铰接，所述皮带的左端面的尖端为弧形，所述皮带的端面贯穿有皮带孔，所述皮带的右端侧壁套接有皮质导向圈，所述金属皮带头的侧端面固定焊接有金属杆，所述金属皮带头的内腔开有放置槽，所述放置槽的平面为T型，所述金属皮带头的左侧端面开有矩形孔，所述矩形孔与皮质导向圈正对设置，且位于同一侧，所述金属皮带头的侧端面通过销轴转动连接有半圆形磁铁。

优选的，所述皮带孔设置有若干组，且不少于六组，所述皮带孔之间两两均匀间隔分布。

优选的，所述金属杆的尖端焊接有金属球，所述金属球的直径大于金属杆的截面直径，所述金属球的直径略大于皮带孔的直径。

优选的，所述金属皮带头的放置槽内腔放置有钥匙，且钥匙与半圆形磁铁正对设置。

与现有技术相比，本实用新型的有益效果是：本实用新型为一种多功能皮带，通过在金属皮带头的内腔设置有放置槽，方便插入钥匙，通过在金属皮带头的侧端面通过销轴转动连接有半圆形磁铁，隔着金属皮带头的侧壁，即可实现将钥匙吸住，通过金属杆与皮带孔插接，金属球的直径略大于皮带孔的直径，便于金属皮带头和皮带之间的固定连接，既方便用于紧束裤子，还能便于存取钥匙，简单实用。

附图说明

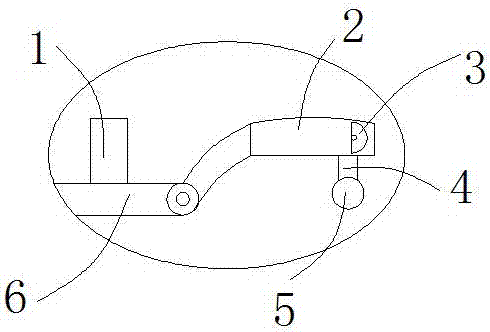

图1为本实用新型主体结构示意图；

图2为本实用新型金属皮带头的放大图；

图3为本实用新型金属皮带头的结构示意图；

图4为本实用新型皮制导向圈；

图5为本实用新型金属皮带头内部俯视图。

图中：1皮质导向圈、2金属皮带头、3半圆形磁铁、4金属杆、5金属球、6皮带、7皮带孔、8销轴、9放置槽、10矩形孔、11钥匙。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用的描述中，需要说明的是，术语“竖直”、“上”、“下”、“水平”等指示的方位或者位置关系为基于附图所示的方位或者位置关系，仅是为了便于描述本实用和简化描述，而不是指示或者暗示所指的装置或者元件必须具有特定的方位，以特定的方位构造和操作，因此不能理解为对本实用的限制。此外，“第一”、“第二”、“第三”、“第四”仅用于描述目的，而不能理解为指示或者暗示相对重要性。

本实用的描述中，还需要说明的是，除非另有明确的规定和限制，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接，可以是机械连接，也可以是电连接，可以是直接连接，也可以是通过中间媒介相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用中的具体含义。

请参阅图1-5，本实用新型提供一种技术方案：一种多功能皮带，包括金属皮带头2和皮带6，所述金属皮带头2左端通过转轴与皮带6的右端转动铰接，所述皮带6的左端面的尖端为弧形，便于导向，所述皮带6的端面贯穿有皮带孔7，所述皮带孔7设置有若干组，且不少于六组，所述皮带孔7之间两两均匀间隔分布，所述皮带6的右端侧壁套接有皮质导向圈1，所述金属皮带头2的侧端面固定焊接有金属杆4，所述金属杆4的尖端焊接有金属球5，所述金属球5的直径大于金属杆4的截面直径，所述金属球5的直径略大于皮带孔7的直径，便于金属皮带头2与皮带6之间的固定连接，所述金属皮带头2的内腔开有放置槽9，所述放置槽9的平面为T型，所述金属皮带头2的左侧端面开有矩形孔10，所述矩形孔10与皮质导向圈1正对设置，且位于同一侧，所述金属皮带头2的侧端面通过销轴8转动连接有半圆形磁铁3，半圆形磁铁3可围绕销轴8旋转，所述金属皮带头2的放置槽9内腔放置有钥匙11，且钥匙11与半圆形磁铁3正对设置。

工作原理：使用时，通过在金属皮带头2的内腔设置有放置槽9，方便插入钥匙11，通过在金属皮带头2的侧端面通过销轴8转动连接有半圆形磁铁3，先将半圆形磁铁3旋转180度，将钥匙11插入放置槽9内腔，随后将半圆形磁铁3复位，隔着金属皮带头2的侧壁，即可实现将钥匙11吸住，通过金属杆4与皮带孔7相互插接，金属球5的直径略大于皮带孔7的直径，便于金属皮带头2和皮带6之间的固定连接。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
