一种智能化妆镜的制作方法

本实用新型涉及一种化妆镜，特别涉及一种智能化妆镜。

背景技术：

化妆镜是镜子的一种分类，主要指造型精致、便于携带的小镜子。另外也指化妆用的台式镜，也称梳妆镜。化妆镜和镜子的主要区别在于，化妆镜都带有一面不同比例的放大面。这样便于化妆者看清所照部分的细微之处。镜子是一种表面光滑，具反射光线能力的物品。最常见的镜子是平面镜，常被人们利用来整理仪容，深受女性同志的喜爱，但是，传统的化妆镜只能用作化妆使用，只能用来观察仪容，使用起来功能单一，不具备智能性，更不具备音乐播放和氛围灯功能。为此，我们提出一种智能化妆镜。

技术实现要素：

本实用新型的主要目的在于提供一种智能化妆镜，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种智能化妆镜，包括主控电路、电源管理模块、触摸电路、音频蓝牙模块、数据蓝牙模块、彩色LED、白色LED、锂电池、充电接口和内腔，所述内腔上方一侧设置有充电接口，所述充电接口一侧通过电路连接有锂电池，所述锂电池一侧通过电路连接有电源管理模块，所述电源管理模块下方通过电路连接有主控电路，所述主控电路一侧通过电路连接有触摸电路，所述主控电路下方一侧通过电路连接有音频蓝牙模块，所述主控电路下方另一侧通过电路连接有数据蓝牙模块，所述内腔一侧设置有彩色LED，所述内腔另一侧设置有白色LED，所述彩色LED和白色LED均通过电路与触摸电路连接。

进一步地，所述主控电路具体为STM32F103型号的主控电路。

进一步地，所述数据蓝牙模块具体为BLE4.0蓝牙模块。

进一步地，所述电源管理模块内部设置有电压转换成芯片。

进一步地，所述数据蓝牙模块通过连接手机蓝牙与手机APP连接。

与现有技术相比，本实用新型具有如下有益效果：该种智能化妆镜：

1.主控电路是所述智能化妆镜的核心电路，其中包含MCU（STM32F103芯片），STM32系列基于专为要求高性能、低成本、低功耗的嵌入式应用专门设计的ARM Cortex-M3内核，可以通过编程实现灯光亮度调节，颜色调节，蓝牙指令接收处理，触摸按键信号处理等功能。

2.触摸电路部分应用电容式感应原理设计的触摸 IC，其稳定的感应方式可以应用到各种不同电子类产品，面板介质可以是完全绝缘的材料，专为取代传统的机械结构开关或者普通按键而设计。提供 4 个触摸输入引脚及 4 个直接输出引脚。该 IC 采用 CMOS 工艺制造，结构简单，性能稳定。化妆镜面为有机玻璃，触摸按键位置背面贴着铜箔，手指触摸可与铜箔形成电容电荷变化，芯片采集到电容电荷变化后，输出信号给控制电路，控制电路对相应的触摸信号滤波处理后，作出相应动作。从而达到触摸控制灯光亮度等级调节，灯光开关等目的。

3.电源管理电路，电源管理电路是整个电路正常工作的基础。电源管理电路首先具有电压转换功能，可以将锂电池供电电压转换成芯片工作标准电压3.3v和5v。其次是稳压功能，由于锂电池在工作过程电压会不断上升或者下降。波动的电压会对内部芯片造成损坏，稳压电路可以保证电压一直处于芯片工作的正常值。从而保证电路稳定工作。然后电源管理电路也包含充电电路及过压和欠压保护。主控芯片采集供电电路电压，判断电池是否欠压，而关闭部分电路电源，从而保护电池。防止电池过放造成电池无法正常使用。

4.蓝牙模块电路分为两个部分，一是手机APP控制命令收发处理蓝牙模块。二是手机音频数据接收处理蓝牙模块电路。手机APP命令收发处理蓝牙模块可接收手机APP灯光调节，颜色调节等命令，并发送给主控芯片（STM32F103）处理。从而达到手机APP控制智能化妆镜灯光开关以及亮暗调节。该蓝牙模块为BLE4.0以上版本，功耗低，信号强，支持大部分手机蓝牙连接，室内可接受二十米内的手机命令。音频蓝牙可接收处理手机音频数据，从而达到播放手机音乐，接打电话等，该蓝牙模块功耗低，内部集成程序，可自动解码手机音频信号，传输数据丢包率低，可保证音乐音质，通话质量。

附图说明

图1为本实用新型智能化妆镜的整体结构示意图。

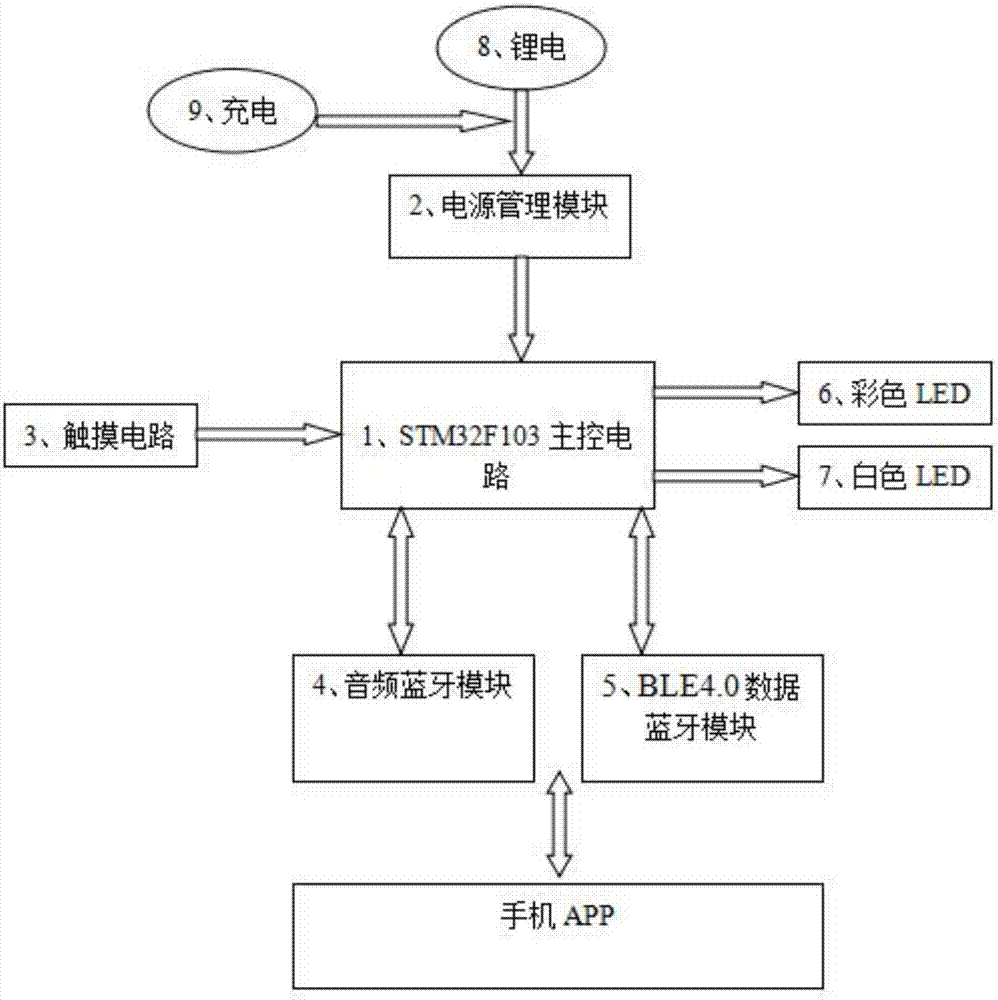

图2为本实用新型智能化妆镜的电路工作框架图。

图中：1、主控电路；2、电源管理模块；3、触摸电路；4、音频蓝牙模块；5、数据蓝牙模块；6、彩色LED；7、白色LED；8、锂电池；9、充电接口；10、内腔。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-2所示，一种智能化妆镜，包括主控电路1、电源管理模块2、触摸电路3、音频蓝牙模块4、数据蓝牙模块5、彩色LED6、白色LED7、锂电池8、充电接口9和内腔10，所述内腔10上方一侧设置有充电接口9，所述充电接口9一侧通过电路连接有锂电池8，所述锂电池8一侧通过电路连接有电源管理模块2，所述电源管理模块2下方通过电路连接有主控电路1，所述主控电路1一侧通过电路连接有触摸电路3，所述主控电路1下方一侧通过电路连接有音频蓝牙模块4，所述主控电路1下方另一侧通过电路连接有数据蓝牙模块5，所述内腔10一侧设置有彩色LED6，所述内腔10另一侧设置有白色LED7，所述彩色LED6和白色LED7均通过电路与触摸电路3连接。

其中，所述主控电路1具体为STM32F103型号的主控电路，高性能、低成本、低功耗的嵌入式应用专门设计的ARM Cortex-M3内核。

其中，所述数据蓝牙模块5具体为BLE4.0蓝牙模块，功耗低，信号强，支持大部分手机蓝牙连接，室内可接受二十米内的手机命令。

其中，所述电源管理模块2内部设置有电压转换成芯片，可以将锂电池供电电压转换成芯片工作标准电压3.3v和5v。其次是稳压功能，由于锂电池在工作过程电压会不断上升或者下降。波动的电压会对内部芯片造成损坏，稳压电路可以保证电压一直处于芯片工作的正常值。从而保证电路稳定工作。

其中，所述数据蓝牙模块5通过连接手机蓝牙与手机APP连接，可确保手机APP对化妆镜的智能操作。

需要说明的是，本实用新型为一种智能化妆镜，工作时，主控电路1是所述智能化妆镜的核心电路，其中包含MCU（STM32F103芯片），STM32系列基于专为要求高性能、低成本、低功耗的嵌入式应用专门设计的ARM Cortex-M3内核，可以通过编程实现灯光亮度调节，颜色调节，蓝牙指令接收处理，触摸按键信号处理等功能，触摸电路3部分应用电容式感应原理设计的触摸 IC，其稳定的感应方式可以应用到各种不同电子类产品，面板介质可以是完全绝缘的材料，专为取代传统的机械结构开关或者普通按键而设计。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
