一种新型伸缩毛刷的制作方法

本实用新型涉及一种化妆工具，具体是一种新型伸缩毛刷。

背景技术：

毛刷是一种源于中国的传统劳作工具；毛刷是古代汉族劳动人民在生产实践中发明的；随着人类社会的不断发展，勤劳智慧的汉民族又不断地总结经验，存其精华，弃其糟粕，勇于探索，敢于创新，几千年来，它为创造汉族民族光辉灿烂的劳动文化，做出了卓越的贡献。

在化妆中毛刷是必不可少的一种工具，为了便于携带，化妆用的毛刷一般做成伸缩毛刷，但是传统伸缩刷是以抽拉形式全铝外壳材质制作，缺点多次抽拉容易造成组装点结胶容易脱落，并且没有真正的伸缩概念。

技术实现要素：

本实用新型的目的在于提供一种新型伸缩毛刷，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种新型伸缩毛刷，包括伸缩毛刷本体；所述伸缩毛刷本体是由毛头盖子、毛头、中壳、底壳、毛头内衬组成；其中毛头通过胶水黏贴在毛头内衬的内部，毛头内衬的外侧壁设有滑块；所述中壳卡接安装在底壳的顶部，在底壳的侧壁的内部开设有滑槽，滑槽的顶部和底部设有限位块，毛头内衬外侧壁滑块卡接安装在底壳的滑槽内部；所述中壳的顶部套装有毛头盖子。

作为本实用新型进一步的方案：所述毛头盖子采用塑料制造而成。

作为本实用新型再进一步的方案：所述底壳采用塑料制造而成。

作为本实用新型再进一步的方案：所述中壳采用塑料制造而成。

作为本实用新型再进一步的方案：所述毛头内衬采用塑料制造而成。

与现有技术相比，本实用新型的有益效果是：本实用新型采用滑块滑槽结构，即使上盖丢失毛头依然可以伸缩回壳体内部；并且采用全塑胶材质，多次抽拉也不会造成组装点结胶容易脱落。

附图说明

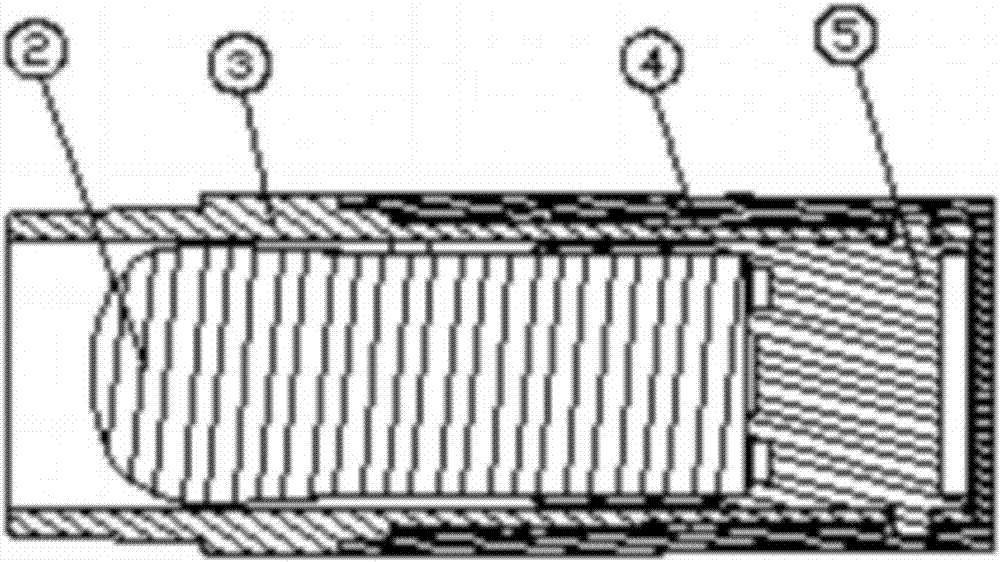

图1为一种新型伸缩毛刷的结构示意图。

图2为一种新型伸缩毛刷中什么的的结构示意图。

图3为一种新型伸缩毛刷中什么的的结构示意图。

图中：1-毛头盖子、2-毛头、3-中壳、4-底壳、5-毛头内衬。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～3，本实用新型实施例中，一种新型伸缩毛刷，包括伸缩毛刷本体；所述伸缩毛刷本体是由毛头盖子1、毛头2、中壳3、底壳4、毛头内衬5组成；其中毛头2通过胶水黏贴在毛头内衬5的内部，毛头内衬5的外侧壁设有滑块；所述中壳3卡接安装在底壳4的顶部，在底壳4的侧壁的内部开设有滑槽，滑槽的顶部和底部设有限位块，毛头内衬5外侧壁滑块卡接安装在底壳4的滑槽内部；所述中壳3的顶部套装有毛头盖子1。

所述毛头盖子1采用塑料制造而成。

所述底壳4采用塑料制造而成。

所述中壳3采用塑料制造而成。

所述毛头内衬5采用塑料制造而成。

本实用新型的工作原理是：本实用新型采用滑块滑槽结构，即使上盖丢失毛头依然可以伸缩回壳体内部；并且采用全塑胶材质，多次抽拉也不会造成组装点结胶容易脱落。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
