一种不必悬挂的输液装置的制作方法

本实用新型涉及医疗设备领域，具体涉及一种不必悬挂的输液装置。

背景技术：

随着医疗事业的发展，人们对临床输液的要求越来越高，医生和患者都希望能有一种智能化、高性能的输液装置，而目前一般的悬挂式输液装置都比较麻烦。

技术实现要素：

针对以上问题，本实用新型提供了一种不必悬挂的输液装置，为一种智能化、高性能的输液装置。单片机控制的输液泵系统，可以自动控制输液速度、输液量，具有管路堵塞报警，气泡报警等功能，可以大大减轻护士的工作强度，是一种性能价格比很高的医用设备，可以有效解决技术背景中的问题。

为了实现上述目的，本实用新型采用的技术方案如下：一种不必悬挂的输液装置，包括微小流泵、步进电机和单片机控制系统，所述单片机控制系统控制步进电机的转速，所述步进电机控制微小流泵，所述微小流泵包括横轴、第一凸轮、第二凸轮、第三凸轮、支座和输液管，所述第一凸轮、第二凸轮、第三凸轮的一端均穿过支座与输液管相连，另一端与横轴相连，所述第一凸轮、第二凸轮和第三凸轮上均设有挤压条和弹簧，所述单片机控制系统包括单片机，所述单片机连接有键盘电路、故障显示灯、报警蜂鸣器、液晶显示器、阻塞检测电路、气泡检测电路和步进电机驱动电路，所述步进电机驱动电路与驱动电机相连。

进一步地，所述第一凸轮、第二凸轮和第三凸轮均相互平行。

进一步地，所述支座与输液管之间的距离为1-4cm。

本实用新型的有益效果：

本实用新型为一种智能化、高性能的输液装置，单片机控制的输液泵系统，可以自动控制输液速度、输液量，具有管路堵塞报警，气泡报警等功能，可以大大减轻护士的工作强度，是一种性能价格比很高的医用设备，利用89C52单片机控制的输液泵系统具有成本低、使用方便、功能完善的特点。由于特别采取了提高输液精度和安全可靠性的措施，该装置具有较高的精度和可靠性，能有效提高医护人员工作效率，可广泛用于临床以及药品成分分析等场合。

附图说明

图1为本实用新型微小流泵的整体结构示意图。

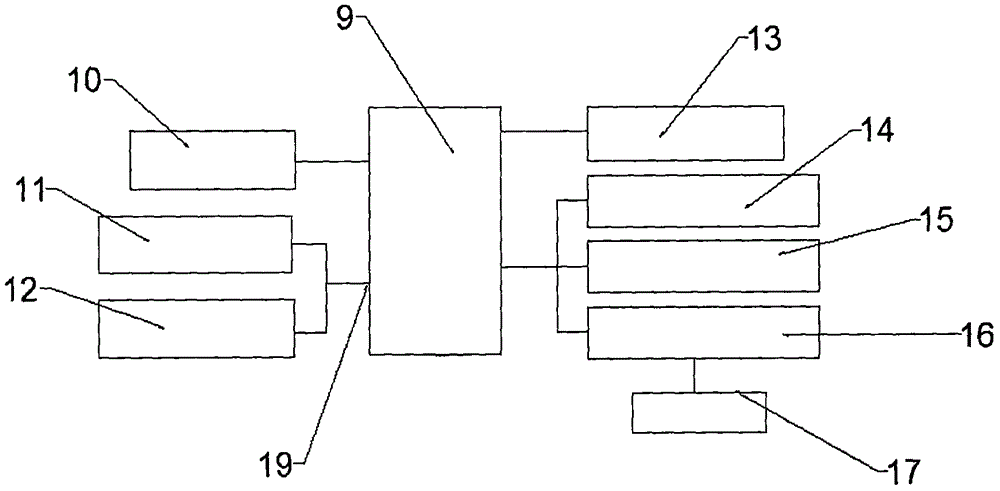

图2为本实用新型单片机控制系统的结构示意图。

图中标号为：1-横轴；2-第一凸轮；3-挤压条；4-第二凸轮；5-弹簧；6-第三凸轮；7-支座；8-输液管；9-单片机；10-键盘电路；11-故障显示灯；12-报警蜂鸣器；13-液晶显示器；14-阻塞检测电路；15-气泡检测电路；16-步进电机驱动电路；17-步进电机；18-微小流泵；19-单片机控制系统。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

如图1和图2所示，一种不必悬挂的输液装置，包括微小流泵18、步进电机17和单片机控制系统19，所述单片机控制系统19控制步进电机17的转速，所述步进电机17控制微小流泵18，所述微小流泵18包括横轴1、第一凸轮2、第二凸轮4、第三凸轮6、支座7和输液管8，所述第一凸轮2、第二凸轮4、第三凸轮6的一端均穿过支座7与输液管8相连，另一端与横轴1相连，所述第一凸轮2、第二凸轮4和第三凸轮6上均设有挤压条3和弹簧5，所述单片机控制系统19包括单片机9，所述单片机9连接有键盘电路10、故障显示灯11、报警蜂鸣器12、液晶显示器13、阻塞检测电路14、气泡检测电路15和步进电机驱动电路16，所述步进电机驱动电路16与驱动电机17相连。

在上述实施例上优选，所述第一凸轮2、第二凸轮4和第三凸轮6均相互平行。

在上述实施例上优选，所述支座7与输液管8之间的距离为1-4cm。

基于上述，本实用新型为一种智能化、高性能的输液装置，单片机控制的输液泵系统，可以自动控制输液速度、输液量，具有管路堵塞报警，气泡报警等功能，可以大大减轻护士的工作强度，是一种性能价格比很高的医用设备，利用89C52单片机控制的输液泵系统具有成本低、使用方便、功能完善的特点。由于特别采取了提高输液精度和安全可靠性的措施，该装置具有较高的精度和可靠性，能有效提高医护人员工作效率，可广泛用于临床以及药品成分分析等场合。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
