自动化病人换床装置的制作方法

本发明属于医学器材领域，具体涉及一种自动化病人换床装置。

背景技术：

目前，医院还没有自动化病人换床装置，在病人换床的过程中，无论是病床和担架车、病床和手术床还是担架车和手术床之间的换床均需要人力抬动，该过程往往需3-5个医护人员才能完成，增加了医护人员的劳动强度和人数，在换床过程中为避免给病人造成二次伤害医护人员需要非常小心，使得换床过程浪费很多时间与精力，与此同时，在对病人进行换床搬运时虽然小心但也在所难免对病人造成二次伤害，给病人增加痛苦，本发明解决了上述问题。

技术实现要素：

本发明目的在于提供一种自动化病人换床装置，主要包括铲式自动开合机构、横梁折叠机构、升降机构、电控机构。

铲式自动开合机构由可分离式托手一、可分离式托手二、可分离式托手三、旋转轴和双向棘轮组成，可分离式托手一、可分离式托手二、可分离式托手三分别通过螺栓固定到旋转轴上，双向棘轮安装在旋转轴端部；横梁折叠机构由弹簧插销、横梁一、横梁二、横梁三、横梁四、床腿、折页和强力磁铁组成，横梁一的一端通过折页与床腿连接，另一端安有弹簧插销，横梁二的一端与床腿连接，另一端与横梁三连接，横梁四一端通过折页与横梁三连接，另一端与弹簧插销连接，强力磁铁固定在横梁一、横梁二、横梁三、横梁四上；升降机构由电动推杆、床架、轴承和万向轮组成，电动推杆固定在床腿内部，床架与电动推杆连接，铲式自动开合机构通过轴承与床架连接，万向轮位于床腿底部；电控机构由电瓶、上升按钮、下降按钮、停止按钮组成，电瓶固定在床架上，上升按钮、下降按钮、停止按钮位于电瓶上。

铲式自动开合机构通过双向棘轮自锁功能配合电动推杆升降功能实现对病人的托起、上抬及释放；横梁折叠机构通过折页、强力磁铁及弹簧插销装置实现折叠变换，折叠后自动化病人换床装置可以从横向或纵向推入到病床上方；升降机构进行床架的升起和降落，方便不同高度病床的换床操作。

本发明的有益效果在于：实现自动化换床，减少医护人员的劳动强度和数量，省时高效，避免了换床时对病人造成的二次伤害，解决病人换床难的问题。

附图说明：

图1是自动化病人换床装置整体结构示意图；

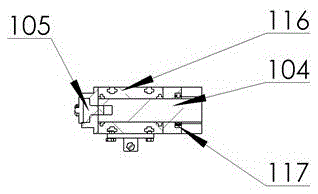

图2是自动化病人换床装置局部示意图；

图3是铲式自动开合机构向内收拢状态示意图；

图4是铲式自动开合机构托住病人状态示意图；

图5是铲式自动开合机构脱离病床状态示意图。

具体实施方式：

参阅图1、图2、图3、图4、图5，本发明主要包括铲式自动开合机构、横梁折叠机构、升降机构、电控机构；铲式自动开合机构由可分离式托手一101、可分离式托手二102、可分离式托手三103、旋转轴104和双向棘轮105组成，可分离式托手一101、可分离式托手二102、可分离式托手三103分别通过螺栓固定到旋转轴104上，双向棘轮105安装在旋转轴104端部；横梁折叠机构由弹簧插销107、横梁一108、横梁二109、横梁三110、横梁四111、床腿114、折页112和强力磁铁113组成，横梁一108的一端通过折页112与床腿114连接，另一端安有弹簧插销107，横梁二109的一端与床腿114连接，另一端与横梁三110连接，横梁四111一端通过折页112与横梁三110连接，另一端与弹簧插销107连接，强力磁铁113固定在横梁一108、横梁二109、横梁三110、横梁四111上；升降机构由电动推杆115、床架116、轴承117和万向轮106组成，电动推杆115固定在床腿114内部，床架116与电动推杆115连接，铲式自动开合机构通过轴承117与床架116连接，万向轮106位于床腿114底部；电控机构由电瓶118、上升按钮119、下降按钮120、停止按钮121组成，电瓶118固定在床架116上，电瓶118上面装有上升按钮119、下降按钮120、停止按钮121。

具体实施时，启动上升按钮119，电动推杆115上升带动升降机构到达合适的位置，打开弹簧插销107，将横梁二109、横梁三110、横梁四111折叠收起，通过强力磁铁113吸附在床腿114上，将自动化病人换床装置沿着床的横向移动至病床上方（或者将横梁一108折叠收起，将自动化病人换床装置纵向移动至病床上方），将双向棘轮105调至左旋，启动下降按钮120，电动推杆115下降，铲式自动开合机构触碰到床面受力向内转动将人托起，启动上升按钮119，电动推杆115上升带动铲式自动开合机构上升将人向上抬起脱离病床，将自动化病人换床装置移动至目标床位，启动下降按钮120，电动推杆115下降带动铲式自动开合机构下降至床面，将病人放置在目标床位上，双向棘轮105调至右旋，启动上升按钮119，电动推杆115上升带动铲式自动开合机构上升，可分离式托手一101、可分离式托手二102、可分离式托手三103依靠重力向外转动，移开自动化病人换床装置，完成病人的换床操作。

技术特征：

技术总结
本发明涉及一种病人换床装置，具体涉及一种自动化病人换床装置，主要包括铲式自动开合机构、横梁折叠机构、升降机构、电控机构；铲式自动开合机构通过双向棘轮的自锁功能配合电动推杆的升降实现对病人的托起、上抬及释放，横梁折叠机构通过折页、强力磁铁及弹簧插销实现折叠变换，折叠后自动化病人换床装置可以从横向或纵向推入到病床上方，升降机构通过电动推杆驱动床架上升和下降，可实现不同高度病床之间的转换；本发明的有益效果在于：实现自动化换床，减少医护人员的数量和劳动强度，省时高效，避免了换床时对病人造成的二次伤害，解决病人换床难的问题。

技术研发人员：张自强;王丽;李殿明;王建铭;张金富;孙星宇;杨晓宇;杨鹏;李苓赫
受保护的技术使用者：长春工业大学
技术研发日：2016.03.09
技术公布日：2017.09.19
