近红外光谱脑功能成像装置的探头帽的制作方法

本发明涉及医疗影像技术，具体涉及一种近红外光谱脑功能成像装置的探头帽。

背景技术：

近红外光谱脑功能成像装置利用安全的近红外光来测量大脑皮层的氧合血红蛋白、脱氧血红蛋白、总血红蛋白浓度的变化量来获得大脑功能信息。

近红外发射探针插入探头架上，头盔佩戴于被测试者头上，探针的顶端触碰头皮，近红外光通过探头入射大脑组织，被接收探针接收检测。

现有设备中的探头帽为单层镂空结构，接触头皮的探针一旦由于外力而歪斜，会引起探头帽的形变，从而影响其他探针与头皮的接触。

技术实现要素：

本发明提供了一种近红外光谱脑功能成像装置的探头帽，不会因为探针的歪斜而产生形变。

为了解决上述技术问题，本发明采用如下技术方案：

近红外光谱脑功能成像装置的探头帽，包括双层探头架，所述探头架为网状结构，网状结构的节点位置设置固定座，所述固定座设有圆形孔，所述固定座为软质材料，固定座的圆形孔内设置探针，所述探针壳体侧面的上部和下部分别设置环形凹槽，所述凹槽可插入圆形孔内与固定座配合，上下两个固定座设置有数个竖直的连接杆，连接杆两端分别连接上下固定座，并在探针底部设置微型压力传感器 ，所述微型压力传感器通过无线网络设备连接声音报警装置。

进一步的，所述壳体外部为圆柱形。

进一步的，所述探头架为硅胶材质。

进一步的，所述探针设有圆柱孔，圆柱孔内设置探头，所述探头上方设置弹簧。

进一步的，所述探头轴心设置光纤通道，所述光纤通道内设置红外光纤。红外光纤的端部位于探针的底部并穿透探针，使得红外光纤直接接触头皮。

进一步的，所述探针侧面设置竖直的导槽，所述红外光纤从光纤通道内通过导槽链接主机。在弹簧压缩的时候，探针带动红外光纤移动，红外光纤在导槽内上下运动，防止红外光纤挤压于壳体内影响弹簧的效力。

在使用时，将探头架戴在头上，由于上下两层探头架的制约以及连接杆的制约，接触头皮的探针不会引起探头帽的形变，同时微型压力传感器可以测试探针对头皮的压力，一旦压力为零，则声音报警装置报警，然后重新佩戴探头帽。

本发明的有益效果是：对现有探头帽进行了改进，防止探针歪斜而引起探头帽的形变从而影响其他探针与头皮的接触。

附图说明

下面结合附图和具体实施方式对本发明作进一步描述：

图1是本发明的示意图；

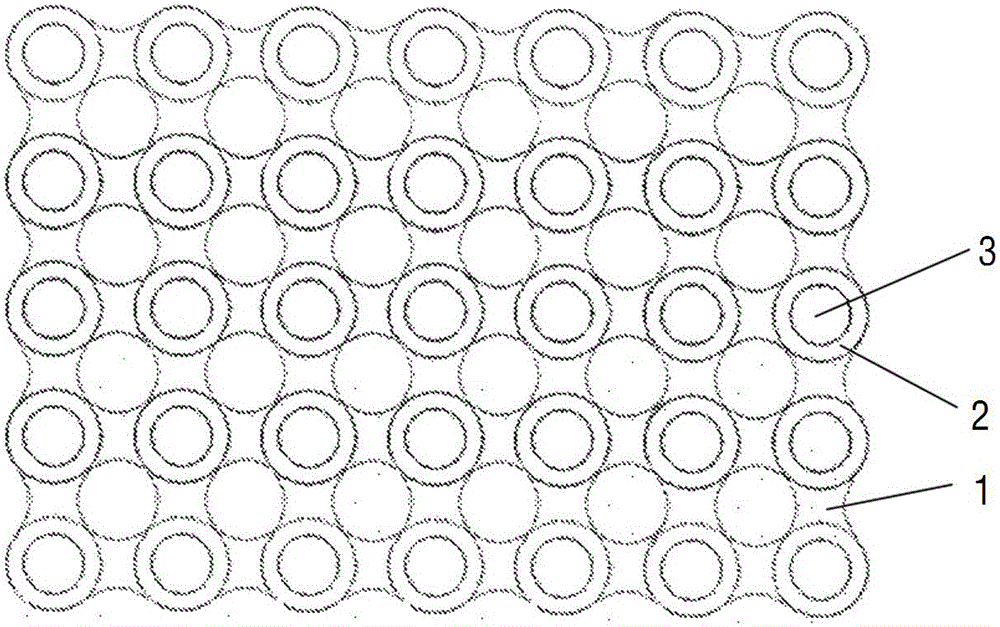

图2是本发明网状探头架的示意图；

图中：1、探头架；2、固定座；3、探针；4、凹槽；5、探头；6、光纤通道；7、红外光纤8、导槽。

具体实施方式

下面结合附图对本发明作进一步描述：

近红外光谱脑功能成像装置的探头帽，包括双层探头架（1），所述探头架（1）为网状结构，网状结构的节点位置设置固定座（2），所述固定座（2）设有圆形孔，所述固定座（2）为软质材料，固定座（2）的圆形孔内设置探针（3），所述探针（3）壳体侧面的上部和下部分别设置环形凹槽（4），所述凹槽（4）可插入圆形孔内与固定座（2）配合，上下两个固定座（2）设置有数个竖直的连接杆（21），连接杆（21）两端分别连接上下固定座（2），并在探针（3）底部设置微型压力传感器 （31），所述微型压力传感器（31）通过无线网络设备连接声音报警装置。

进一步的，所述壳体外部为圆柱形。

进一步的，所述探头架为硅胶材质。

所述探针设有圆柱孔，圆柱孔内设置探头（5），所述探头（5）上方设置弹簧。

所述探头（5）轴心设置光纤通道（6），所述光纤通道（6）内设置红外光纤（7）。红外光纤（7）的端部位于探针（5）的底部并穿透探针，使得红外光纤直接接触头皮。

所述探针（5）侧面设置竖直的导槽（8），所述红外光纤（7）从光纤通道（6）内通过导槽（8）链接主机。在弹簧压缩的时候，探针带动红外光纤移动，红外光纤在导槽内上下运动，防止红外光纤挤压于壳体内影响弹簧的效力。

在使用时，将探头架戴在头上，由于上下两层探头架的制约以及连接杆的制约，接触头皮的探针不会引起探头帽的形变，同时微型压力传感器可以测试探针对头皮的压力，一旦压力为零，则声音报警装置报警，然后重新佩戴探头帽。

以上所述的具体实施例，对本发明解决的技术问题、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本发明的具体实施例而已，并不用于限制本发明，凡在本发明的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
