一体化微量喷砂头的制作方法

本发明涉及洁牙医疗器械，具体为一种一体化微量喷砂头。

背景技术：

喷砂洗牙，是使用特制的喷砂牙粉，通过手持式微喷喷砂机的喷头喷向牙面来去除牙菌斑和色素。

所述手持式微喷喷砂机的传统结构包括手持套管，所述手持套管的底部上安装有砂瓶，喷嘴安装于手持套管的前端并由喷砂机阀门控制开闭，手持套管的后端的管路通过三通接头连接空气压力为0.4MPa～0.7MPa的气压装置，其工作原理为：在通气过程中，喷砂机(喷嘴与喷砂机阀门之间)产生压力差，使砂瓶内部产生负压，而外部大气压从砂瓶瓶盖上的两个小孔灌入瓶内，使瓶内、外部气压达到同等压力，沙粒则在负压作用下从喷嘴喷出而达到喷砂效果。

手持式微喷喷砂机存在的不足之处为：

1、喷砂机阀门距离喷嘴太近，无法进入口腔深处，操作不便。

2、需要的压力(0.4MPa～0.7MPa)过大，无法直接连接牙椅手机尾线(牙椅的压力≤0.4MPa)，需另配气源或减压使用。

3、喷砂不均匀，因砂粒呈不规则形状且有微小重量误差，而砂粒是因为压力差被抽出，导致砂粒抽出数量随压力变化而不同。

4、砂瓶瓶盖上有两个小孔而无法完全封闭砂粒于瓶内，砂粒暴露在空气中容易受潮。

5、有严重的漏砂现象。当停止喷砂(停止通气)时，喷嘴处会储存有很多砂粒而造成泄漏。

6.由于内部结构复杂，不容易拆卸消毒。

技术实现要素：

针对现有技术的不足，本发明所要解决的技术问题是提出了一种结构简单、使用方便、消毒容易、砂粒不受潮的一体化微量喷砂头。

能够解决所述技术问题的一体化微量喷砂头，其技术方案包括喷砂体，其承装砂粒的内腔包括由上、下对称的半球台腔构成的球台腔，所述喷砂体的前部开设有处于对称面中心线上并与球台腔连通的插孔，喷砂体的后部连接插接气管，所述插接气管的气管孔处于对称面中心线上并连通球台腔，所述插孔内插装有内端通入喷砂体内腔并可与气管孔插接而外端置于喷砂体外的喷砂管，所述喷砂管上设有喷砂时打开气管孔而关闭插孔、停止喷砂时关闭气管孔而打开插孔的塞堵。

为便于操作，所述喷砂管的外端向对称面一侧偏斜。

常规上，所述喷砂管外端的偏斜角度不超过30°。

为适应0.2MPa～0.4MPa的供气气压(即通过插接气管直接连接牙椅手机尾线)，所述球台腔的半径为11.9mm～12.1mm，球台腔的上、下圆台面半径为6.75mm～7.0mm，上、下圆台面间距为11.7mm～12.0mm。

为体现一体化效果，所述喷砂体与插接气管整体制作。

本发明的有益效果：

1、本发明一体化微量喷砂头集喷砂体、插接气管和喷砂管为一体，通过喷砂体内腔形状的设计和尺寸的有效控制，可直接适用于牙椅手机尾线的供气压力。

2、本发明结构小巧，方便于大人小孩的口腔中操作使用。

3、本发明在使用时砂粒被完全封闭于喷砂体，有效防止砂粒受潮。

4、本发明可直接进行消毒，清洁卫生。

附图说明

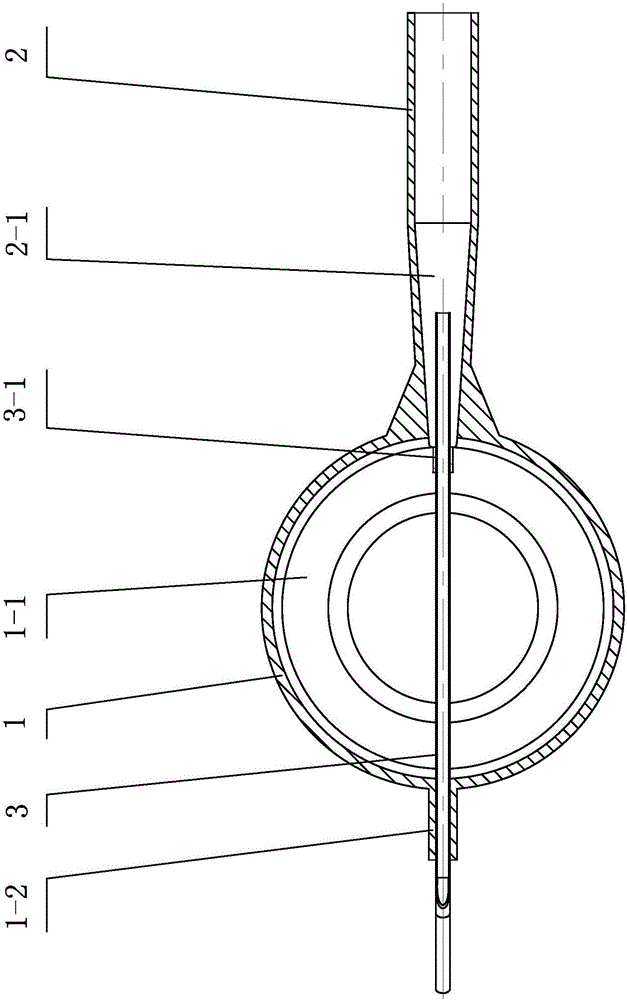

图1为本发明一种实施方式的结构示意图。

图2为图1实施方式中的A-A剖视图。

图号标识：1、喷砂体；1-1、球台腔；1-2、插孔；2、插接气管；2-1、气管孔；3、喷砂管；3-1、塞堵。

具体实施方式

下面结合附图所示实施方式对本发明的技术方案作进一步说明。

本发明一体化微量喷砂头包括喷砂体1、插接气管2和喷砂管3，所述喷砂体1与插接气管2整体制作，如图1、图2所示。

所述喷砂体1的内腔包括由上、下对称的半球台腔构成的球台腔1-1，喷砂体1的外形匹配其内腔，喷砂体1的前部设有处于对称面中心线上的插孔1-2，所述插孔1-2连通球台腔1-1，所述插接气管2的气管孔2-1(处于对称面中心线上)于喷砂体1的后部连通球台腔1-1，如图2所示。

所述喷砂管3的前端向对称面一侧偏斜(不超过30°)，喷砂管3的后端从插孔1-2插入喷砂体1的内腔，插入深度贯穿内腔并插入插接气管2的气管孔2-1内，喷砂管3上设有一局部增大的塞堵3-1，所述塞堵3-1可匹配于插孔1-2和气管孔2-1的塞堵，如图2所示。

所述球台腔1-1的半径设计为11.9mm～12.1mm，球台腔1-1的上、下圆台面半径设计为6.75mm～7.0mm，上、下圆台面间距设计为11.7mm～12.0mm，以适应0.2MPa～0.4MPa的供气气压(牙椅手机尾线的供气压力)。

本发明的工作原理：

插接气管2接入0.2MPa～0.4MPa的气源，将喷砂管3从喷砂体1内拉出到位，即塞堵3-1封闭住插孔1-2，开启气源，压力气进入喷砂体1的内腔，随着压力的增大，砂粒在内腔中旋涡旋转并从喷砂管3的管孔随压力气体一起喷出，从而达到喷砂效果；将喷砂管3插入喷砂体1到位，即塞堵3-1封闭住气管孔2-1而停止喷砂。
