一种具有提示功能的医疗消毒设备的制作方法

本发明涉及医疗技术领域，特别是一种具有提示功能的医疗消毒设备。

背景技术：

随着社会的发展，医疗技术的不断提高，人们对医疗装置的要求也越来越严格，特别是对医疗用品的清洁，医疗用品的清洁与否直接影响病人的身体健康，对此在医务人员的正常工作中经常需要用到消毒箱，医疗消毒箱装置在进行消毒作业时需要件箱门紧闭，防止消毒过程中是二次感染或消毒不彻底的情况发生，传统的医疗消毒箱装置存在着密闭不严、没有设置提示装置容易造成忘记关门或箱门未关严情况下不能发出提示，不能及时通知医护人员。

技术实现要素：

本发明所要解决的技术问题是提供一种具有提示功能的医疗消毒设备，其能够克服现有技术的上述问题。

本发明是通过以下技术方案来实现的：本发明的一种具有提示功能的医疗消毒设备，包括外顶端安装有提示灯装置的主体，所述主体内设有锁接腔和消毒腔，所述消毒腔内设有消毒抽件，所述锁接腔内设有联动驱接块，所述联动驱接块顶部设有第一弹力件，所述联动驱接块右侧上方设有连接槽，所述联动驱接块右侧下方设有斜形滑面槽，所述连接槽左侧的所述联动驱接块内设有第一滑锁腔，所述连接槽底部下方的所述联动驱接块内设有第二滑锁腔，所述第一滑锁腔与所述第二滑锁腔相通设置，所述第一滑锁腔内设有第一滑柱，所述第一滑柱左侧设有第二弹力件，所述第一滑柱右侧上方设有第二滑柱，所述第二滑柱向右侧延展并贯穿所述联动驱接块内侧壁，所述第二滑柱右侧延展段伸入所述连接槽内，所述所述第一滑柱右侧下方设有锁接滑柱，所述锁接滑柱内设有导接槽，所述导接槽右侧端设有斜形滑面块，所述导接槽内部嵌有与所述斜形滑面块配合滑动连接的紧固接合件，所述紧固接合件顶部设有活动锁头，所述紧固接合件内设有接合腔，所述接合腔内设有导向滑板、归位弹力件、磁块装置和电生磁机构，所述锁接腔和消毒腔之间的所述主体内侧壁上设有中空孔和第二滑锁腔，所述中空孔内设有与所述消毒抽件固定连接的锁接块，所述锁接块用以与所述连接槽滑动连接，所述第二滑锁腔内的上下两侧均设有导向槽，所述导向槽内部嵌有导向滑接块，所述导向滑接块上设有滑接杆，所述滑接杆向两侧延展并贯穿所述主体内侧壁，所述导向滑接块右侧的所述滑接杆围绕设有第三弹力件，所述滑接杆左侧用以与所述斜形滑面槽滑动连接，所述消毒抽件左侧下方设有与所述滑接杆相对设置的沉槽，所述沉槽内设有触碰感应器，所述消毒腔内的所述主体前后侧的内侧壁上均设有消毒装置，所述消毒装置内设有红外线加热管和紫外线消毒灯，所述红外线加热管和所述紫外线消毒灯等距间隔排布设置，所述红外线加热管用以加热干燥，所述紫外线消毒灯用以杀菌消毒。

作为优选的技术方案，所述活动锁头底端部贯穿所述紧固接合件外侧壁与所述导向滑板固定连接，所述导向滑板底部与所述磁块装置固定连接，所述电生磁机构与所述磁块装置相对设置，所述归位弹力件围绕设置在所述电生磁机构与所述磁块装置外侧。

作为优选的技术方案，所述触碰感应器与所述提示灯装置导线连接。

作为优选的技术方案，所述锁接块底部设有与所述活动锁头配合锁定连接的锁定孔。

本发明的有益效果是：通过将消毒抽件向消毒腔内推入，使得锁接块插入中空孔内并向锁接腔内滑动，当锁接块与连接槽滑动连接时将联动驱接块向上顶压，同时带动斜形滑面槽与滑接杆滑动配合并将滑接杆向消毒腔内顶压，当锁接块左端面与第二滑柱相抵并向内顶压时，此时，第二滑柱推动第一滑柱克服第二弹力件的作用力并带动锁接滑柱向左滑动，在锁接滑柱移动过程中通过斜形滑面块与紧固接合件的滑动配合将紧固接合件向上推动，使得紧固接合件上的活动锁头与锁接块底端面滑动配合，当活动锁头移动到锁定孔处时通过接合腔内归位弹力件的作用力将活动锁头顶压到锁定孔内，此时锁接块与连接槽完全接合锁定，同时，滑接杆插入沉槽内并抵压触发触碰感应器发送信号并控制提示灯装置亮起，滑接杆未触发触碰感应器时提示灯装置为熄灭状态用以提示工作人员，防止检修过程中未将消毒抽件完全推入并锁定，提高安全性；解锁时，通过给电生磁机构上电使得电生磁机构与磁块装置耦合连接，将活动锁头从锁定孔内移出，此时将消毒抽件抽出，同时控制电生磁机构断电，当检修完成后将消毒抽件即可。本发明操作简单，实用性、安全性高和消毒效率高。

附图说明

为了易于说明，本发明由下述的具体实施例及附图作以详细描述。

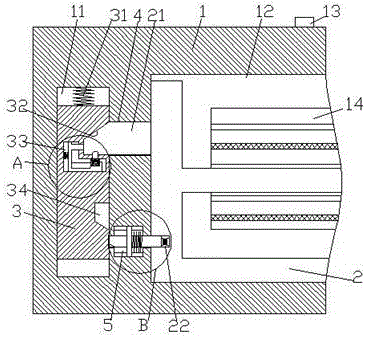

图1为本发明的一种具有提示功能的医疗消毒设备结构示意图；

图2为本发明的一种具有提示功能的医疗消毒设备未插入时的结构示意图；

图3为本发明的图1中A的局部放大图；

图4为本发明的图1中B的局部放大图；

图5为本发明的紧固接合件结构示意图；

图6为本发明的消毒装置内部结构示意图。

具体实施方式

如图1-图6所示，本发明的一种具有提示功能的医疗消毒设备，其特征在于：包括外顶端安装有提示灯装置13的主体1，所述主体1内设有锁接腔11和消毒腔12，所述消毒腔12内设有消毒抽件2，所述锁接腔11内设有联动驱接块3，所述联动驱接块3顶部设有第一弹力件31，所述联动驱接块3右侧上方设有连接槽32，所述联动驱接块3右侧下方设有斜形滑面槽34，所述连接槽32左侧的所述联动驱接块3内设有第一滑锁腔33，所述连接槽32底部下方的所述联动驱接块3内设有第二滑锁腔35，所述第一滑锁腔33与所述第二滑锁腔35相通设置，所述第一滑锁腔33内设有第一滑柱331，所述第一滑柱331左侧设有第二弹力件3315，所述第一滑柱331右侧上方设有第二滑柱3311，所述第二滑柱3311向右侧延展并贯穿所述联动驱接块3内侧壁，所述第二滑柱3311右侧延展段伸入所述连接槽32内，所述所述第一滑柱331右侧下方设有锁接滑柱3312，所述锁接滑柱3312内设有导接槽3313，所述导接槽3313右侧端设有斜形滑面块3314，所述导接槽3313内部嵌有与所述斜形滑面块3314配合滑动连接的紧固接合件36，所述紧固接合件36顶部设有活动锁头361，所述紧固接合件36内设有接合腔362，所述接合腔362内设有导向滑板363、归位弹力件364、磁块装置365和电生磁机构366，所述锁接腔11和消毒腔12之间的所述主体1内侧壁上设有中空孔4和第二滑锁腔5，所述中空孔4内设有与所述消毒抽件2固定连接的锁接块21，所述锁接块21用以与所述连接槽32滑动连接，所述第二滑锁腔5内的上下两侧均设有导向槽51，所述导向槽51内部嵌有导向滑接块52，所述导向滑接块52上设有滑接杆53，所述滑接杆53向两侧延展并贯穿所述主体1内侧壁，所述导向滑接块52右侧的所述滑接杆53围绕设有第三弹力件54，所述滑接杆53左侧用以与所述斜形滑面槽34滑动连接，所述消毒抽件2左侧下方设有与所述滑接杆53相对设置的沉槽22，所述沉槽22内设有触碰感应器221，所述消毒腔12内的所述主体1前后侧的内侧壁上均设有消毒装置14，所述消毒装置14内设有红外线加热管141和紫外线消毒灯142，所述红外线加热管141和所述紫外线消毒灯142等距间隔排布设置，所述红外线加热管141用以加热干燥，所述紫外线消毒灯142用以杀菌消毒。

其中，所述活动锁头361底端部贯穿所述紧固接合件36外侧壁与所述导向滑板363固定连接，所述导向滑板363底部与所述磁块装置365固定连接，所述电生磁机构366与所述磁块装置365相对设置，所述归位弹力件364围绕设置在所述电生磁机构366与所述磁块装置365外侧，所述触碰感应器221与所述提示灯装置13导线连接，所述锁接块21底部设有与所述活动锁头361配合锁定连接的锁定孔211。

使用时，将消毒抽件2向消毒腔12内推入，使得锁接块21插入中空孔4内并向锁接腔11内滑动，当锁接块21与连接槽32滑动连接时将联动驱接块3向上顶压，同时带动斜形滑面槽34与滑接杆53滑动配合并将滑接杆53向消毒腔12内顶压，当锁接块21左端面与第二滑柱3311相抵并向内顶压时，此时，第二滑柱3311推动第一滑柱331克服第二弹力件3315的作用力并带动锁接滑柱3312向左滑动，在锁接滑柱3312移动过程中通过斜形滑面块3314与紧固接合件36的滑动配合将紧固接合件36向上推动，使得紧固接合件36上的活动锁头361与锁接块21底端面滑动配合，当活动锁头361移动到锁定孔211处时通过接合腔362内归位弹力件364的作用力将活动锁头361顶压到锁定孔211内，此时锁接块21与连接槽32完全接合锁定，同时，滑接杆53插入沉槽22内并抵压触发触碰感应器221发送信号并控制提示灯装置13亮起；解锁时，通过给电生磁机构366上电使得电生磁机构366与磁块装置365耦合连接，将活动锁头361从锁定孔211内移出，此时将消毒抽件2抽出，同时控制电生磁机构366断电，当检修完成后将消毒抽件2即可。

以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本发明的保护范围之内。因此，本发明的保护范围应该以权利要求书所限定的保护范围为准。
