一种医疗用中药熬制装置的制作方法

本发明涉及一种中药熬制装置，尤其涉及一种医疗用中药熬制装置。

背景技术：

中药主要起源于中国，少数中药源于外国，如西洋参。在中医理论指导下用于预防、诊断、治疗疾病或调节人体机能的药物。多为植物药，也有动物药、矿物药及部分化学、生物制品类药物。中药按加工工艺分为中成药、中药材。

煎药前首先将药物加凉水浸泡1小时左右，有利于药物有效成分的析出。煎药最好用砂锅，也可用金属容器。

现有的中药熬制存在熬制需要耗费大量时间、一些熬制器皿易与中药发生反应改变药性、熬制需要耗费大量人力的缺点。因此亟需研发一种节约时间、保持药性、节省人力的医疗用中药熬制装置。

技术实现要素：

(1)要解决的技术问题

本发明为了克服现有的中药熬制存在熬制需要耗费大量时间、一些熬制器皿易与中药发生反应改变药性、熬制需要耗费大量人力的缺点，本发明要解决的技术问题是提供一种节约时间、保持药性、节省人力的医疗用中药熬制装置。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种医疗用中药熬制装置，包括有底板、左侧板、第一电热匣、右侧板、顶板、挡板、把手、滑轨、滑块、装药箱、水泵、进药管、弹簧、轴承座、转杆、第一卡套、第一电热丝、电机、第二卡套、药罐、盖子、支架、出药管和阀门；底板顶部从左至右依次连接有左侧板、第一电热匣和右侧板，第一电热匣内设有第一电热丝，左侧板和右侧板顶部设有顶板，顶板中部交接连接有挡板，挡板顶部设有把手，顶板与左侧板之间的夹角处设有滑轨，顶板的底部右侧设有支架，滑轨上滑动式的连接有滑块，滑轨的前侧与滑块之间连接有弹簧，滑块的右端设有轴承座，轴承座上安装有转杆，转杆的右端连接有第一卡套，右侧板上部开有通孔，右侧板左侧面中部安装有电机，电机的输出轴连接有第二卡套，第一卡套与第二卡套之间卡有药罐，药罐的顶部设有盖子，药罐位于第一电热匣的上方，右侧板右侧面设有装药箱，装药箱顶部安装有水泵，水泵上连接有进药管，进药管穿过通孔并固定在支架上，装药箱底部设有出药管，出药管上设有阀门。

优选地，包括有第二电热匣和第二电热丝，装药箱内左壁安装有第二电热匣，第二电热匣内设有第二电热丝。

优选地，药罐为砂罐。

优选地，药罐可拆卸。

优选地，底板的材质为Q235钢。

工作原理：当需要对中药进行熬制时，人手拉把手把挡板打开，再把盖子打开，然后把要熬制的中药放入药罐内，加入适量的水，然后再把盖子和挡板盖上。同时启动第一电热丝通电和电机转动，第一电热丝通电通过第一电热匣散热对药罐内的中药进行熬制，电机转动带动第一卡套、第二卡套和药罐转动，使药罐内的中药受热均匀，从而可以提高熬制中药的速度。当药罐内的中药熬制好了之后，关闭第一电热丝，电机则一直转动。当药罐内的中药不那么热时，关闭电机，然后人把进药管放入药罐内，然后启动水泵工作，药罐内熬制好的中药通过进药管流入装药箱内，当药罐内的中药全部抽入装药箱内后，关闭水泵。当人要喝药时，打开阀门，装药箱内的中药从出药管流出，当装药箱内的中药流出一定量后，关闭阀门。

因为包括有第二电热匣和第二电热丝，装药箱内左壁安装有第二电热匣，第二电热匣内设有第二电热丝，当装药箱内的中药冷却后，启动第二电热丝通电，通过第二电热匣散热对装药箱内的中药进行加热，当装药箱内的中药加热到一定程度后，关闭第二电热丝。

因为药罐为砂罐，砂罐在熬制过程中不易与中药发生反应。

因为药罐可拆卸，当需要清洗药罐时，人拨动第二卡套，使第二卡套和滑块向左运动，弹簧被压缩，人取出药罐，然后松开第二卡套，在弹簧的弹力作用下使第二卡套和滑块复位。

因为底板的材质为Q235钢，使底板承受强度大，不易被磨损，使用年限长。

(3)有益效果

本发明达到了节约时间、保持药性、节省人力的的效果。

附图说明

图1为本发明的第一种主视结构示意图。

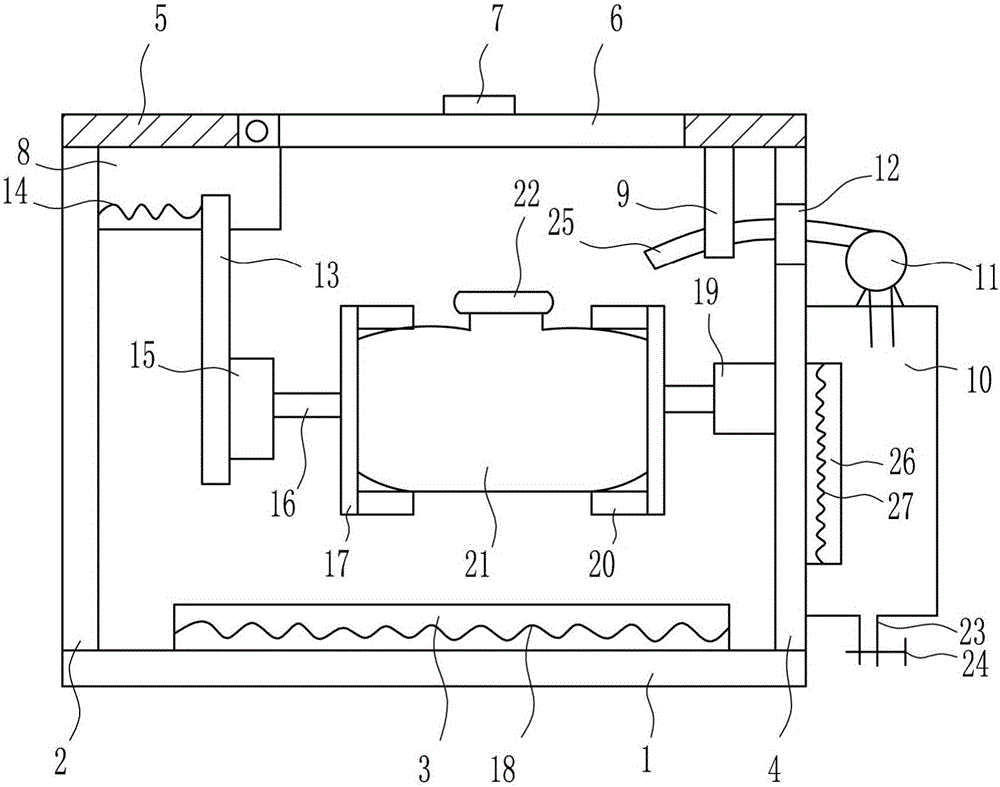

图2为本发明的第二种主视结构示意图。

附图中的标记为：1-底板，2-左侧板，3-第一电热匣，4-右侧板，5-顶板，6-挡板，7-把手，8-滑轨，9-支架，10-装药箱，11-水泵，12-通孔，13-滑块，14-弹簧，15-轴承座，16-转杆，17-第一卡套，18-第一电热丝，19-电机，20-第二卡套，21-药罐，22-盖子，23-出药管，24-阀门，25-进药管，26-第二电热匣，27-第二电热丝。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种医疗用中药熬制装置，如图1-2所示，包括有底板1、左侧板2、第一电热匣3、右侧板4、顶板5、挡板6、把手7、滑轨8、滑块13、装药箱10、水泵11、进药管25、弹簧14、轴承座15、转杆16、第一卡套17、第一电热丝18、电机19、第二卡套20、药罐21、盖子22、支架9、出药管23和阀门24；底板1顶部从左至右依次连接有左侧板2、第一电热匣3和右侧板4，第一电热匣3内设有第一电热丝18，左侧板2和右侧板4顶部设有顶板5，顶板5中部交接连接有挡板6，挡板6顶部设有把手7，顶板5与左侧板2之间的夹角处设有滑轨8，顶板5的底部右侧设有支架9，滑轨8上滑动式的连接有滑块13，滑轨8的前侧与滑块13之间连接有弹簧14，滑块13的右端设有轴承座15，轴承座15上安装有转杆16，转杆16的右端连接有第一卡套17，右侧板4上部开有通孔12，右侧板4左侧面中部安装有电机19，电机19的输出轴连接有第二卡套20，第一卡套17与第二卡套20之间卡有药罐21，药罐21的顶部设有盖子22，药罐21位于第一电热匣3的上方，右侧板4右侧面设有装药箱10，装药箱10顶部安装有水泵11，水泵11上连接有进药管25，进药管25穿过通孔12并固定在支架9上，装药箱10底部设有出药管23，出药管23上设有阀门24。

包括有第二电热匣26和第二电热丝27，装药箱10内左壁安装有第二电热匣26，第二电热匣26内设有第二电热丝27。

药罐21为砂罐。

药罐21可拆卸。

底板1的材质为Q235钢。

工作原理：当需要对中药进行熬制时，人手拉把手7把挡板6打开，再把盖子22打开，然后把要熬制的中药放入药罐21内，加入适量的水，然后再把盖子22和挡板6盖上。同时启动第一电热丝18通电和电机19转动，第一电热丝18通电通过第一电热匣3散热对药罐21内的中药进行熬制，电机19转动带动第一卡套17、第二卡套20和药罐21转动，使药罐21内的中药受热均匀，从而可以提高熬制中药的速度。当药罐21内的中药熬制好了之后，关闭第一电热丝18，电机19则一直转动。当药罐21内的中药不那么热时，关闭电机19，然后人把进药管25放入药罐21内，然后启动水泵11工作，药罐21内熬制好的中药通过进药管25流入装药箱10内，当药罐21内的中药全部抽入装药箱10内后，关闭水泵11。当人要喝药时，打开阀门24，装药箱10内的中药从出药管23流出，当装药箱10内的中药流出一定量后，关闭阀门24。

因为包括有第二电热匣26和第二电热丝27，装药箱10内左壁安装有第二电热匣26，第二电热匣26内设有第二电热丝27，当装药箱10内的中药冷却后，启动第二电热丝27通电，通过第二电热匣26散热对装药箱10内的中药进行加热，当装药箱10内的中药加热到一定程度后，关闭第二电热丝27。

因为药罐21为砂罐，砂罐在熬制过程中不易与中药发生反应。

因为药罐21可拆卸，当需要清洗药罐21时，人拨动第二卡套20，使第二卡套20和滑块13向左运动，弹簧14被压缩，人取出药罐21，然后松开第二卡套20，在弹簧14的弹力作用下使第二卡套20和滑块13复位。

因为底板1的材质为Q235钢，使底板1承受强度大，不易被磨损，使用年限长。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
