一种一次性防溢乳垫的制作方法

本发明涉及一种一次性防溢乳垫，尤其涉及一种哺乳期夜用的防溢乳垫。

背景技术：

在哺乳期间，母乳定期地从女性乳房漏出是普遍存在的。为了防止母乳湿透女性的衣服，一些女性会在乳罩等内衣内侧垫有具有较大吸收功能乳垫，防溢乳垫。

现有防溢乳垫的大都针对白天使用而设计，用于夜晚时存在许多缺点。夜晚睡觉时，穿着内衣，内衣穿着有一定的松紧度，太紧会产生不适感，引发胸闷等，影响睡眠量；太松，由于睡觉时身体大多为平躺或侧身，则会使防溢乳垫达不到预期的效果，易发生侧漏。

技术实现要素：

本发明的主要目的在于克服现有技术的缺点，提供一种一次性防溢乳垫，尤其涉及一种哺乳期夜用的防溢乳垫。

本发明提供的一种一次性防溢乳垫，具有可覆盖穿用者的乳房，并且与乳房外形吻合的吸收主体和用于固定吸收主体的固定装置，所述吸收主体包括亲水表层、不透液底层、以及位于亲水表层、不透液底层之间的吸收芯层，吸收主体亲水表层靠近人体为里侧，不透液底层远离人体为外侧；吸收主体在使用时具有一个取向纵向的纵向长度，一个取向横向的横向宽度，纵向长度方向与人体身高方向一致，横向与纵向相垂直；纵向中心线将吸收主体划分为靠近乳沟的内部和远离乳沟的外部；所述吸收主体远离乳沟的外部包括横向延伸的侧边部，侧边部的吸收芯层可将乳房横向靠近腋下的最边缘处完全覆盖。

根据本发明提供的一种一次性防溢乳垫，作为优选的是，所述吸收主体的侧边部设有增厚部，增厚部的厚度大于其他部位的厚度，增厚部朝向亲水表层弧线凸起，该凸起具有一个最高点。

根据本发明提供的一种一次性防溢乳垫，作为优选的是，所述吸收主体在靠近乳沟处的亲水表层之上设置有沿纵向延伸的防漏隔边，防漏隔边包括与亲水表层固定的基部和自由部，基部与吸收芯层无重叠部分；所述自由部上设置有弹性元件。

根据本发明提供的一种一次性防溢乳垫，作为优选的是，所述吸收主体横向两侧亲水表层与不透液底层之间沿纵向设置有弹性元件，所述吸收主体在弹性元件作用下成中部区域向外凸起的形状。

根据本发明提供的一种一次性防溢乳垫，作为可选择的是，所述的固定装置为吸收主体在不透液底层远离身体面上设置的固定部，所述固定部用于将上述一次性防溢乳垫吸收主体固定于衣服。作为可选择的是，所述的固定装置为将两个所述的吸收主体桥连的中间弹性带及吸收主体侧边部的横向侧边缘各设的一条侧边弹性带；中间弹性带设在两个吸收主体靠近乳沟边缘处，两条侧边弹性带之间设有可相互配合使用的连接装置；作为可选择的是，所述防溢乳垫的吸收主体设置的弹性带与吸收主体是可拆卸连接。

本发明提供了另一种一次性防溢乳垫，具有可覆盖穿用者的乳房，并且与乳房外形吻合的吸收主体和用于固定吸收主体的固定装置，所述吸收主体包括亲水表层、不透液底层、以及位于亲水表层、不透液底层之间的吸收芯层，吸收主体亲水表层靠近人体为里侧，不透液底层远离人体为外侧；吸收主体在使用时具有一个取向纵向的纵向长度，一个取向横向的横向宽度，纵向长度方向与人体身高方向一致，横向与纵向相垂直；吸收主体被纵向中心线划分为左部和右部，吸收主体的左部和右部分别具有靠近乳沟的内部和远离乳沟的外部；所述吸收主体包括横向延伸的左侧边部和右侧边部，左侧边部的吸收芯层可将左侧乳房横向靠近腋下的最边缘处完全覆盖，右侧边部的吸收芯层可将右侧乳房横向靠近腋下的最边缘处完全覆盖。

根据本发明提供的一种一次性防溢乳垫，作为优选的是，所述的吸收主体的左侧边部和右侧边部分别设有增厚部。

根据本发明提供的一种一次性防溢乳垫，作为优选的是，所述吸收主体的左部和右部在靠近乳沟处的亲水表层之上分别设置有沿纵向延伸的防漏隔边，所述的防漏隔边包括与亲水面层固定的基部和自由部，自由部上设置有弹性元件。

根据本发明提供的一种一次性防溢乳垫，作为可选择的是，所述吸收主体的左部和右部分别在乳沟处设置增厚部。所述的增厚部的厚度大于其他部位的厚度，增厚部朝向亲水表层弧线凸起，该凸起具有一个最高点。

根据本发明提供的一种一次性防溢乳垫，作为可选择的是，所述的吸收主体横向两侧边亲水表层与不透液底层之间沿纵向设置有弹性元件。作为可选择的是，所述的吸收主体在乳沟对应区域的不透液底层与吸收芯层之间有沿纵向设置有弹性元件。

根据本发明提供的一种一次性防溢乳垫，作为可选择的是，所述的固定装置为吸收主体在不透液底层远离身体面上设置的固定部，所述固定部用于将上述一次性防溢乳垫吸收主体固定于衣服。

根据本发明提供的一种一次性防溢乳垫，作为可选择的是，所述的固定装置为吸收主体的左侧边部和右侧边部的横向边缘各设有一条侧边弹性带，左侧边部上的弹性带和右侧边部上的弹性带之间设有可相互配合使用的连接装置。作为可选择的是，所述防溢乳垫的吸收主体设置的侧边弹性带与吸收主体是可拆卸连接。

根据本发明提供的一种一次性防溢乳垫，作为优选的是，所述吸收主体的横向长度至少大于300mm。

由上述对本发明的描述可知，与现有技术相比，本发明的的一种一次性防溢乳垫，通过是防溢乳垫横向加长，使乳房侧向边缘完全被防溢乳垫覆盖，同时在防溢乳垫横向两侧设置增厚部和找靠近乳沟区域设置防漏隔边；同时设计了一种左、右乳垫一体成型的防溢乳垫，其在乳沟处设置增厚部或设置防漏隔边，相比原有的椭圆或圆形产品能有效解决夜晚由于身体姿势的问题带来以侧漏的问题，穿着时通过设置的固定带，使用更方便，更舒适。

附图说明

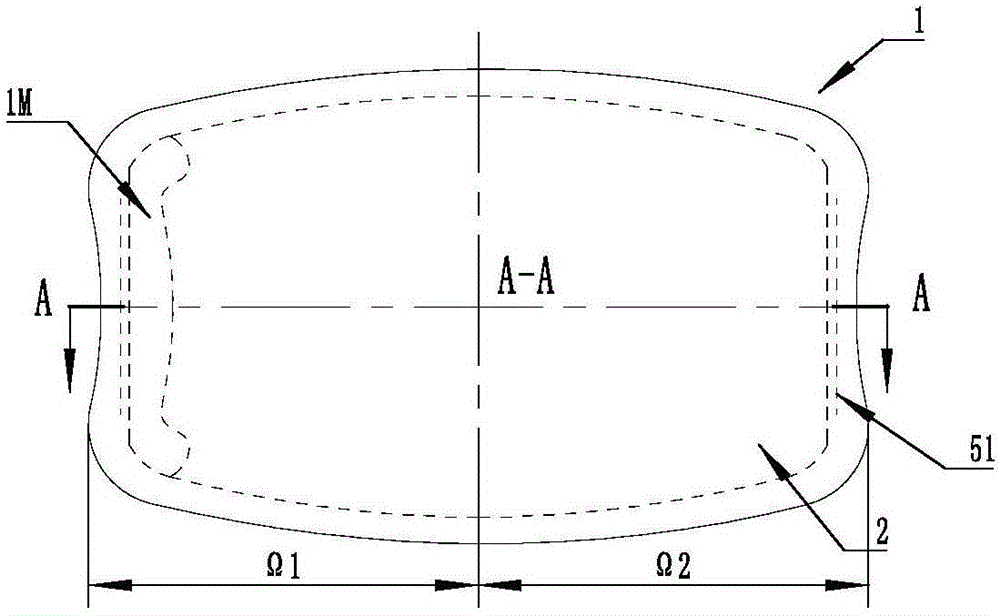

图1为本发明的实施案例1的展开示意图；

图2为图1的A-A方向的剖视图；

图3为本发明的实施案例2的展开示意图；

图4为图3的B-B方向的剖视图；

图5为本发明的实施案例3的展开示意图；

图6为图5的C-C方向的剖视图；

图7为本发明的实施案例4的展开示意图；

图8为图7的D-D方向的剖视图；

图9为本发明的实施案例5的展开示意图；

图10为图7的E-E方向的剖视图；

图11为本发明的实施案例1、实施案例2的防溢乳垫的第一种安装状态图；

图12为本发明实施案例3、实施案例4、实施案例5的防溢乳垫的第一种安装状态图；

图13为本发明的实施案例1、实施案例2的防溢乳垫的第二种安装状态图；

图14为本发明实施案例3、实施案例4、实施案例5的防溢乳垫的第二种安装状态图。

具体实施方式

以下通过具体实施方式对本发明作进一步的描述。

如图1-10所示，一种一次性防溢乳垫1，具有可覆盖穿用者的乳房，并且与乳房外形吻合的吸收主体1和用于固定吸收主体的固定装置，吸收主体1包括亲水表层3、不透液底层4、以及位于亲水表层3、不透液底层4之间的吸收芯层2，吸收主体1亲水表层3靠近人体为里侧，不透液底层4远离人体为外侧。亲水表层直接接触穿用者的乳房，由柔软触感的材料形成，该亲水表层由液体透过性的材料形成，具体地说，由亲水性的纤维无纺布形成。不透液底层4可以由已被处理成不透液体的纺织物或者无纺纤维材料，聚合物薄膜例如聚乙烯或者聚丙烯的热塑性薄膜制成，或者复合材料如透气膜与无纺布复合而成。此外，该不透液底层4可以允许湿气从吸收芯层逸出（即透气），同时还防止液体通过不透液底层4。吸收芯层2用于吸收和容纳液体。吸收芯层2通常可以由任何柔软、柔顺、舒适、对穿戴者皮肤无刺激作用、并且能够吸收和存留体内液体的材料制成。吸收芯层2可以由一次性吸收物品通用的多种液体吸收材料制成。合适的吸收材料的例子包括已粉碎的木浆（通常称为短纤维），起皱的纤维素填絮，改性的交联纤维素纤维，毛细管通道纤维（即现有技术中的纤维内具有毛细管通道的纤维），吸湿泡沫，热粘合气流成网材料，吸湿海绵，合成短纤维，聚合纤维，高吸收聚合物，泥炭苔绒，或热合其它等效材料，或上述材料的结合，但是不限于上述材料。

如图3-4，7-8所示，亲水表层上沿纵向设有防漏隔边6A，6B。防漏隔边6A的材料为液体不能透过的材料，可以是抗水（疏水）非织造布、薄膜材料或者其它一次性吸收物品常用的抗水材料。这些材料是疏水的，体液不可渗透的，更理想的是透气而不透液体的。

吸收主体1在使用时具有一个取向纵向的纵向长度，一个取向横向的横向宽度，纵向长度方向与人体身高方向一致，横向与纵向相垂直。

吸收主体1横向两侧亲水表层3与不透液底层4之间沿纵向设置有弹性元件51，吸收主体在弹性元件51作用下成中部区域向外侧凸起的形状。

实施案例1

纵向中心线将吸收主体划分为靠近乳沟的内部Ω2和远离乳沟的外部Ω1。吸收主体外部Ω2包括横向延伸的侧边部，侧边部的吸收芯层2可将乳房横向靠近腋下的最边缘处完全覆盖。吸收主体1的侧边部设有增厚部1M，增厚部1M的厚度大于其他部位的厚度，增厚部朝向亲水表层弧线凸起，该凸起具有一个最高点。吸收体相比现有技术中一次性防溢乳垫增加了横向的宽度（即侧边部），使用时可将乳房完全覆盖，同时在侧边部上增加了增厚部，在使用者侧躺时，可以大量吸收由于侧躺原因导致没有马上被吸收而向侧边滑漏下来的乳汁，防止乳汁漏出，弄脏衣物或床单等。

如图11为本实施例的第一种安装状态图，吸收主体在使用时，一般都是使用两个一次性防溢乳垫，两个防溢乳垫分别穿戴在使用者的两个乳房位置。根据本发明提供的一种一次性防溢乳垫，两个吸收主体2在靠近乳沟边缘处通过中间弹性带8A相连，在吸收主体延伸部的横向侧边缘各设一条弹性带8B，两侧的弹性带8B之间设有可相互配合使用的连接装置。 作为可选择的是，吸收主体1设置的弹性带8A、8B与吸收主体1是可拆卸连接。

如图13为本实施例的第二种安装状态图，吸收主体在使用时，吸收主体在使用时，一般都是使用两个一次性防溢乳垫，两个防溢乳垫分别穿戴在使用者的两个乳房位置。通过不透液底层远离身体面上设置的背胶，将一次性防溢乳垫吸收主体固定于衣服上。

实施案例2

如图3-4所示，吸收主体1在靠近乳沟处的亲水表层3之上设置有沿纵向延伸的防漏隔边6A，防漏隔边6A包括与亲水面层3固定的基部和自由部，防漏隔边6A的基部与吸收主体亲水面层3和不透液底层4的边封区域重合，基部与吸收芯层无重叠部分，在防漏隔边6A的自由部上设置有弹性元件6A1。同过在靠近乳沟处增设防漏隔边，可以预防由姿势变化使的吸收主体1间产生缝隙而导致侧漏。

实施案例3

如图5-6所示，吸收主体1的横向长度至少大于300mm；吸收主体1被纵向中心线划分为左部Z和右部Y，吸收主体1的左部Z和右部Y分别具有靠近乳沟的内部Ω2和远离乳沟的外部Ω1； 吸收主体1包括横向延伸的左侧边部和右侧边部，左侧边部的吸收芯层2可将左侧乳房横向靠近腋下的最边缘处完全覆盖，右侧边部的吸收芯层2可将右侧乳房横向靠近腋下的最边缘处完全覆盖。吸收主体2的左侧边部和右侧边部分别设有增厚部1M，增厚部1M的厚度大于其他部位的厚度，增厚部1M朝向亲水表层弧线凸起，且该增厚部具有一个最大厚度。

吸收主体1左部Z和右部Y在靠近乳沟处的不透液底层4与吸收芯层2之间沿纵向分别设置有弹性元件52。更好的贴合乳房的形状。

吸收主体1的左部Z和右部Y分别在靠近乳沟处各设有一个增厚部2M，作为优选的是，所述的增厚部2M的厚度大于其他部位的厚度，增厚部2M朝向亲水表层弧线凸起，且该增厚部具有一个最大厚度。

如图12所示，吸收主体在使用时，吸收主体1的左部和右部分别对应使用者的两个乳房位置。根据本发明提供的一种一次性防溢乳垫，吸收主体1的左侧边部和右侧边部的横向边缘各设有一条弹性带8B，左侧边部上的弹性带8B和右侧边部上的弹性带8B之间设有可相互配合使用的连接装置。作为可选择的是，吸收主体1设置的弹性带8B与吸收主体1是可拆卸连接。

如图14所示，吸收主体在使用时，吸收主体1的左部和右部分别对应使用者的两个乳房位置。根据本发明提供的一种一次性防溢乳垫，通过不透液底层远离身体面上设置的背胶，将一次性防溢乳垫吸收主体固定于衣服上。

实施案例4

如图7-8所示，吸收主体1的左部Z和右部Y在靠近乳沟处的亲水表层3之上分别设置有沿纵向延伸的防漏隔边6B；左部和右部的防漏隔边可以是同一片材形成，也可以是不同片材形成；如图所示，本案例采用同一片材，片材在横向中心沿纵向设置有固定基部，纵向两端与亲水面层3固定，未固定的自由部上设有弹性元件6B1。

吸收主体1在乳沟对应区域的不透液底层4与吸收芯2之间有沿纵设置有弹性元件52。

实施案例5

如图9-10，吸收主体1的左部Z和右部Y分别在乳沟处设置增厚部3M；左部Z和右部Y的增厚部边界相重合。 增厚部3M的厚度大于其他部位的厚度，增厚部朝向亲水表层弧线凸起，且该增厚部具有一个最大厚度。

吸收主体1左部Z和右部Y在靠近乳沟处的不透液底层4与吸收芯2之间沿纵向分别设置有弹性元件53。

本发明的一种一次性防溢乳垫，通过是防溢乳垫横向加长，使乳房侧向边缘完全被防溢乳垫覆盖，同时在防溢乳垫横向两侧设置增厚部和找靠近乳沟区域设置防漏隔边；同时设计了一种左、右乳垫一体成型的防溢乳垫，其在乳沟处设置增厚部或设置防漏隔边，相比原有的椭圆或圆形产品能有效解决夜晚由于身体姿势的问题带来以侧漏的问题，穿着时通过设置的固定带，使用更方便，更舒适。

上述仅为本发明的几个具体实施方式，但本发明的设计构思并不局限于此，凡利用此构思对本发明进行非实质性的改动，均应属于侵犯本发明保护范围的行为。
