一种掏耳装置及显示方法与流程

本发明涉及机械领域，特别涉及一种掏耳装置及显示方法。

背景技术：

传统耳勺用金属或塑料等材料制成，不可见耳道细节，凭感觉操作。

现有技术中也有用内窥镜套接耳勺的方式，但由于耳勺比较粗壮且勺部大而不透，遮挡视野，不便观察，均不够得心应手。

技术实现要素：

有鉴于此，本发明实施例提供了一种掏耳装置及显示方法。

本发明实施例提供一种掏耳装置，包括：

采耳器；

与所述采耳器连接的图像采集组件，所述采耳器与所述图像采集组件轴线共线；

所述图像采集组件包括第一壳体及第二壳体所述采耳器安装在所述第一壳体的一端，所述第一壳体和所述第二壳体可拆卸连接，所述第一壳体内安装有摄像头，所述摄像头通过所述第一壳体一端的通孔朝向所述采耳器一侧拍摄，所述第二壳体内部安装有用于将所述摄像头采集的图像信息进行数据传输的无线发射模块，所述无线发射模块与所述摄像头连接。

可选地，所述第一壳体和所述第二壳体为套管结构，所述第一壳体和所述第二壳体通过卡扣安装在一起。

可选地，所述采耳器包括直柄以及安装在所述直柄一端的耳勺，所述直柄另一端焊接在所述第一壳体的通孔内壁上。

可选地，所述耳勺为中心具有间隙的圆片，所述直柄的一端焊接在所述圆片上，所述耳勺的直径为1-5毫米。

可选地，所述耳勺所在平面与所述直柄的所在轴线互相垂直。

可选地，所述耳勺为不反光或软反光材料制成，所述直柄采用钢丝或者特种塑料制成。

可选地，还包括：

补光灯，所述补光灯安装在所述第一壳体的通孔内，所述补光灯的拍摄方向与所述摄像头的拍摄方向相同。

可选地，所述摄像头为30万像素的摄像头，所述摄像头与所述通孔之间具有预设距离。

可选地，所述无线发射模块为红外线模块或蓝牙模块或无线保真WI-FI模块。

可选地，与所述无线发射模块通过有线或无线连接用于显示所述图像采集组件采集的图像信息的图像展示组件，所述图像展示组件为LED显示屏。

一种掏耳装置的显示方法，包括：

摄像头获取耳道内侧的图像数据；

将获取的所述图像数据经由无线发射模块向显示装置发送；

所述显示装置根据所述图像数据显示所述耳道内侧采集的图像。

从以上技术方案可以看出，本发明实施例具有以下优点：

本发明实施例提供一种掏耳装置及显示方法，包括：采耳器，与所述采耳器连接的图像采集组件，所述采耳器与所述图像采集组件轴线共线，所述图像采集组件包括第一壳体及第二壳体所述采耳器安装在所述第一壳体的一端，所述第一壳体和所述第二壳体可拆卸连接，所述第一壳体内安装有摄像头，所述摄像头通过所述第一壳体一端的通孔朝向所述采耳器一侧拍摄，所述第二壳体内部安装有用于将所述摄像头采集的图像信息进行数据传输的无线发射模块，所述无线发射模块与所述摄像头连接。通过摄像头可以采集耳道中的图像信息，可以清楚展示中耳道中的异物，便于用户挖取，使得掏耳工作更简单直观，避免对用户造成的伤害。

附图说明

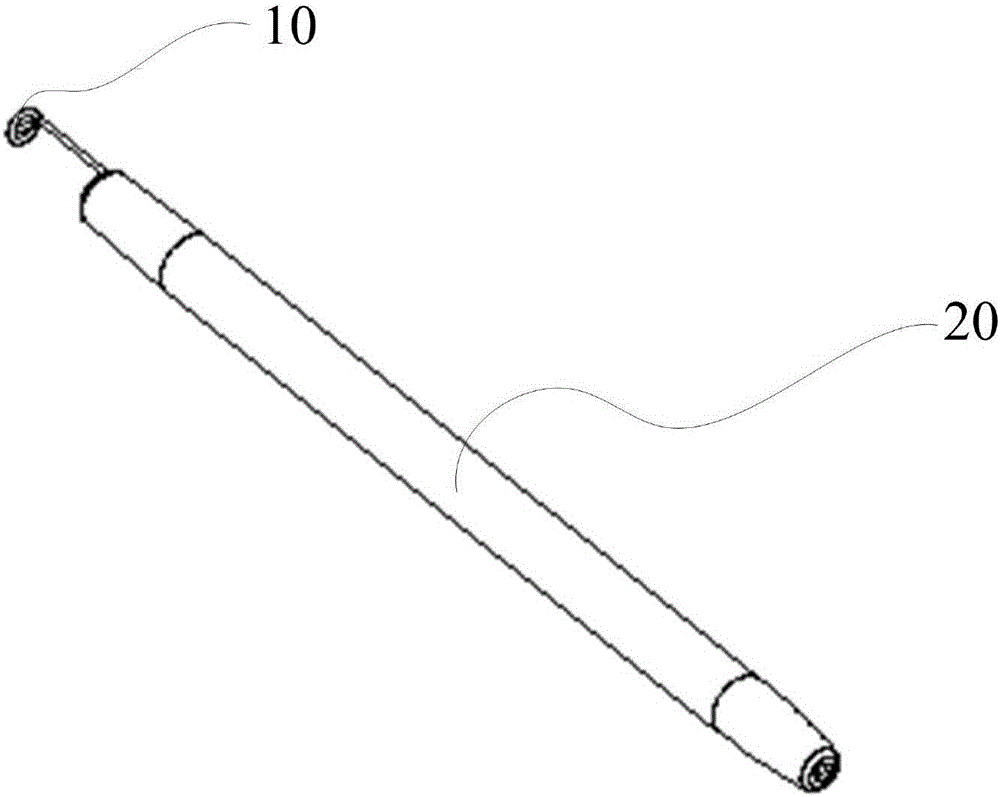

图1是本发明实施例中一种掏耳装置的结构图；

图2是本发明实施例中一种掏耳装置的爆炸视图；

图3是本发明实施例中一种掏耳装置的采耳器的结构图。

具体实施方式

为了使本技术领域的人员更好地理解本发明方案，下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分的实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都应当属于本发明保护的范围。

本发明的说明书和权利要求书及上述附图中的术语“第一”、“第二”、“第三”“第四”等(如果存在)是用于区别类似的对象，而不必用于描述特定的顺序或先后次序。应该理解这样使用的数据在适当情况下可以互换，以便这里描述的实施例能够以除了在这里图示或描述的内容以外的顺序实施。此外，术语“包括”和“具有”以及他们的任何变形，意图在于覆盖不排他的包含，例如，包含了一系列步骤或单元的过程、方法、系统、产品或设备不必限于清楚地列出的那些步骤或单元，而是可包括没有清楚地列出的或对于这些过程、方法、产品或设备固有的其它步骤或单元。

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

结合图1和图2所示，本发明实施例提供一种掏耳装置，包括：

采耳器10；

与所述采耳器连接的图像采集组件20，所述采耳器10与所述图像采集组件20轴线共线；

所述图像采集组件20包括第一壳体21及第二壳体22，所述采耳器10安装在所述第一壳体21的一端，所述第一壳体21和所述第二壳体22可拆卸连接，所述第一壳体21内安装有摄像头23，所述摄像头23通过所述第一壳体21一端的通孔(图中未示出)朝向所述采耳器10一侧拍摄，所述第二壳体22内部安装有用于将所述摄像头23采集的图像信息进行数据传输的无线发射模块24，所述无线发射模块24与所述摄像头23连接，采集到的图像信息可以通过无线发射模块24进行数据传输，在与采耳器10连接的显示设备上进行实时展示。

作为本发明一实施例，本发明掏耳装置可通过数据线或者蓝牙直接连接手机，通过手机显示屏显示。

通过摄像头可以采集耳道中的图像信息，可以清楚展示中耳道中的异物，便于用户挖取，使得掏耳工作更简单直观，避免对用户造成的伤害。

可以理解的是，本掏耳装置中还设有电池组件，为掏耳装置提供工作电源，在此不进行限定。

结合图2所示，可选地，所述第一壳体21和所述第二壳体22为套管结构，所述第一壳体21和所述第二壳体22通过卡扣安装在一起，不仅可以采用卡口结构还可以使用过盈配合以及粘接等方式进行固定，当然，也可以采用螺纹连接，本领域普通技术人员灵活限定，不进行赘述。

结合图3所示，可选地，所述采耳器10包括直柄11以及安装在所述直柄11一端的耳勺12，所述直柄11另一端焊接在所述第一壳体21的通孔内壁上；当然，也可采用其他方式连接。

结合图3所示，可选地，所述耳勺12为中心具有间隙的圆片，所述直柄11的一端焊接在所述圆片上，所述耳勺12的直径为1-5毫米，既能透过间隙和勺侧观察耳道状况，又能不使耵聍从其间漏出，耳勺12采用30万低热芯片，高清晰，低温不刺激皮肤，外径小，使之方便进入人体耳道(6-8MM左右)观察。作为本发明另一实施例，所述耳勺12与直柄11部分为一体成型，由一根钢丝制成，在钢丝一端折弯成中心具有间隙的圆片，圆片所在平面与直柄11部分垂直；钢丝末端折弯放置于圆片的内圆圈内，大致将圆片等分为两个半圆。

具体地，将钢丝一端垂直折弯成L型，然后再将末端折弯成圆圈，钢丝末端折弯放置于圆圈内部，直柄11与圆片的接触点大致处于圆圈的圆心位置。作为本发明一实施例，钢丝末端可固定到圆圈上。本发明实施例中，所述钢丝直径为0.4毫米，所述耳勺的直径为2.6毫米。

本发明配以用细、薄高弹性材料制作的耳勺，勺部采用中间有较小间隙的小直径(5毫米以下)圆盘(或近圆盘)，勺部与勺柄成90°夹角，从而使得：

1、既能透过间隙和勺侧观察耳道状况，又能不使耵聍从其间漏出；

2、每一方向均可采耳，勿需旋转产品，容易把握方向；

3、耳勺进出自如，不易将耵聍推入耳深部。

结合图3所示，可选地，所述耳勺12所在平面与所述直柄11的所在轴线互相垂直，每一方向均可采耳，勿需旋转产品，容易把握方向操作，进出自如，不易将耵聍推入耳深部。

可选地，所述耳勺12为不反光或软反光材料制成，这样可以避免光线造成的眩光，影响图像采集的效果，不因反光影响观察，所述直柄11采用钢丝或者特种塑料制成，提高直柄的韧性，延长掏耳装置的使用寿命。

可选地，还包括：

补光灯(图中未示出)，所述补光灯安装在所述第一壳体21的通孔内，所述补光灯的拍摄方向与所述摄像头23的拍摄方向相同，补光灯可以采用led灯，具体不进行限定。

可选地，所述摄像头23为30万像素的摄像头，所述摄像头23与所述通孔之间具有预设距离，第一壳体21的前端超出摄像头一定距离，使其观察时进入较深耳道，在横向移动时不易被耳道的弹性隆起遮挡摄像头的视线。

可选地，所述无线发射模块24为红外线模块或蓝牙模块或无线保真WI-FI模块对此不做限定。

可选地，与所述无线发射模块24通过有线或无线连接用于显示所述图像采集组件采集的图像信息的图像展示组件(图中未示出)，所述图像展示组件为LED显示屏。

通过摄像头可以采集耳道中的图像信息，可以清楚展示中耳道中的异物，便于用户挖取，使得掏耳工作更简单直观，避免对用户造成的伤害。

本发明实施例中还提供了一种掏耳装置的显示方法，包括：

摄像头获取耳道内侧的图像数据；

将获取的所述图像数据经由无线发射模块向显示装置发送；

所述显示装置根据所述图像数据显示所述耳道内侧采集的图像。

掏耳装置采用上述的方法将耳道内侧的图像数据传播，通过无线发射模块发射到显示装置进行展示，使得使用者可以清楚看到耳道内侧的图像，方便操作。

所属领域的技术人员可以清楚地了解到，为描述的方便和简洁，上述描述的系统，装置和单元的具体工作过程，可以参考前述方法实施例中的对应过程，在此不再赘述。

以上对本发明所提供的一种掏耳装置及显示方法进行了详细介绍，对于本领域的一般技术人员，依据本发明实施例的思想，在具体实施方式及应用范围上均会有改变之处，综上所述，本说明书内容不应理解为对本发明的限制。
