一种医疗器械杀菌消毒装置的制作方法

本发明涉及杀菌消毒设备技术领域，具体涉及一种医疗器械杀菌消毒装置。

背景技术：
：

医疗器械在生产以及长期使用的过程中都需要进行消毒的步骤，现有技术中，比较常用的医疗器械消毒方式一般采用高温消毒或者采用紫外线杀菌消毒等消毒方式，而单独使用高温消毒或者采用紫外线杀菌消毒都需要较长的时间，高温消毒一般都是采用浸烫或者烧热的方式，需要一定的过程一般都在10以上，现有技术中有的采用过热蒸汽进行杀菌消毒的方法，但是过热蒸汽杀菌不便于长时间使用，一般都是采用数秒内完成，而下毒一般都是对物体的表面进行消毒，对于较为复杂结构和特殊材料的医疗器械内部的杀菌效果较差，而紫外线杀菌通常对于医疗器械的杀菌时间都在10分钟以上，因此速度慢效果差，现有技术中还采用两种杀菌方式相结合的方式一般也都是单独进行，虽然可靠性大大增加，但是时间也大大增加，主要原因在于，在高温杀菌时，一些物品不能进行烧热的方式，而只能采用蒸汽或者浸烫的方式，而蒸汽或者浸烫都会产生较大的雾气，而同时如果再采用紫外线的杀菌方式会大大降低紫外线杀菌的穿透能力，从而降低杀菌的效果。

技术实现要素：
：

本发明所要解决的技术问题在于克服现有的技术缺陷，提供一种使用方便，两种杀菌方式结合，而且相互不影响，消毒杀菌速度快，效果好的医疗器械杀菌消毒装置。

本发明所要解决的技术问题采用以下的技术方案来实现：

一种医疗器械杀菌消毒装置，其特征在于：包括底座、消毒台、玻璃罩、杀菌灯和过热蒸汽充头，所述的消毒台固定设置在底座的上侧，所述的玻璃罩密封固定设置在底座的上侧且罩在消毒台的外部，玻璃罩上设置有排气管，所述的杀菌灯均匀固定设置在玻璃罩的侧部上方以及玻璃罩的上部，所述的过热蒸汽充头固定设置在底座上且延伸到玻璃罩的内部。

所述的玻璃罩的侧部密封设置有可以开启的门板。

所述的排气管的长度在1.5m以上。防止释放的过热蒸汽在玻璃罩的外部形成雾，对消毒产生不利影响。

所述的排气管的末端设置有冷却装置或者热量回收利用装置。

所述的底座的上侧且位于玻璃罩的外部罩设有防爆筒。

所述的玻璃罩为强化玻璃罩。

本发明装置可以采用过热蒸汽进行消毒的同时采用紫外线进行杀菌消毒，而透明的过热蒸汽消毒的同时不会对紫外线进行杀菌消毒造成影响，且能够更好的对医疗器械的表面和内部进行全面的效果，消毒效果好，速度快，在几分钟内就可实现全满的杀菌。

本发明的有益效果是：本发明处理方便，两种杀菌方式结合，而且相互不影响，消毒杀菌速度快，效果好。

附图说明：

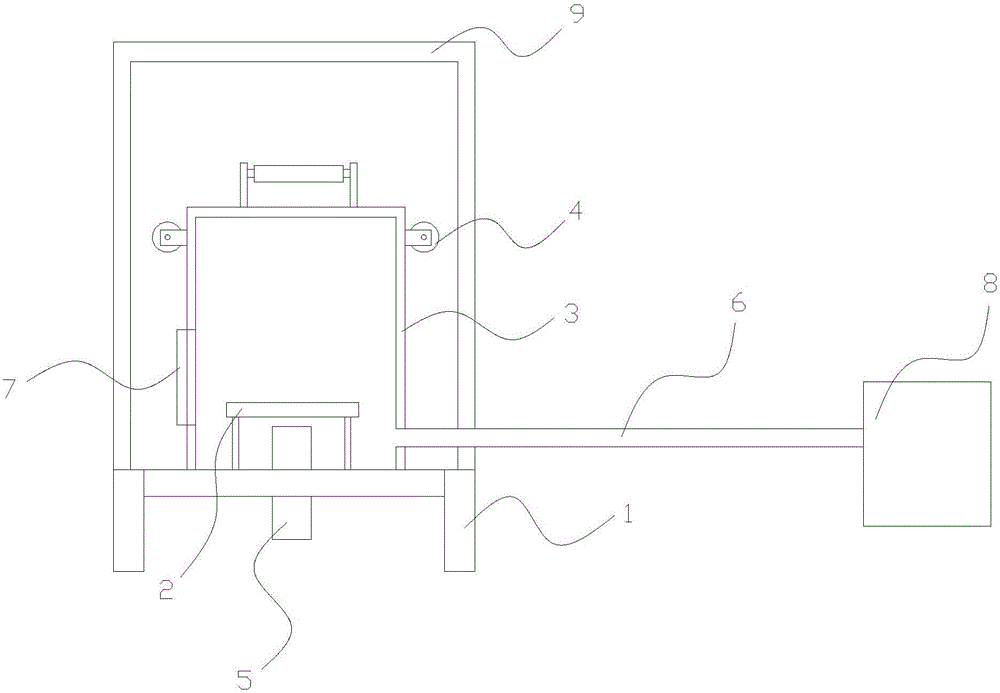

图1为本发明结构示意图。

具体实施方式：

为了使本发明实现的技术手段、创作新特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本发明。

如图1所示，一种医疗器械杀菌消毒装置，包括底座1、消毒台2、玻璃罩3、杀菌灯4和过热蒸汽充头5，消毒台2固定设置在底座1的上侧，玻璃罩3密封固定设置在底座1的上侧且罩在消毒台2的外部，玻璃罩3上设置有排气管6，杀菌灯4均匀固定设置在玻璃罩3的侧部上方以及玻璃罩3的上部，过热蒸汽充头5固定设置在底座1上且延伸到玻璃罩3的内部。玻璃罩3的侧部密封设置有可以开启的门板7。排气管6的长度在2m。排气管6的末端设置有热量回收利用装置8。底座1的上侧且位于玻璃罩3的外部罩设有防爆筒9。玻璃罩3为强化玻璃罩。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
