一种无针药液加载器的制作方法

本专利涉及于医疗器械领域，具体是一种无针药液加载装置。

背景技术：

药液加载与注射装置从正式用于医学到现在已有300多年的历史。目前市场上大多数药液加载、注射装置为针管式，药液加载后，直接给患者注射，不能依照病人病情，保证精确的药液体积，并且针头锐利，容易刺伤，易于感染。在我国，由于不安全注射导致的传染病例日益增长，造成直接经济损失数不胜数。安全加载、注射药液一直是全世界关注的社会问题。

专利内容

针对现有技术的不足，本专利拟解决的技术问题是，提供一种无针药液加载装置。通过手动旋转将螺旋运动转化为直线运动，在空气压力下将药液加载到前端药管中，后取下前端药管，与配套的无针注射器配合使用，实现无针注射。

本专利解决所述技术问题的技术方案是，提供一种无针药液加载器，其特征在于该机构利用运动转化实现药物加载，并控制剂量调节，包括药液加载机构和锁紧机构。

所述药液加载机构包括前端药管、端盖、刻度筒、刻度筒套、外壳、摩擦外筒、摩擦内筒、胶塞、定位珠、内芯、读数窗；所述前端药管用于储存吸取药液的装置；所述刻度筒置于端盖内部；所述刻度筒套用于旋转，带动摩擦外筒一同转动；所述胶塞置于吸药器前端药管后端，胶塞平移会使药液进入吸药器前端药管；所述内芯与摩擦外筒中的定位珠配合，摩擦外筒旋转时发出滴答提示音。

所述锁紧机构包括导向环、导向柱、锁紧推进筒、锁紧芯、后壳；所述导向环置于锁紧芯末端，用于支撑锁紧芯，防止锁紧芯与后壳接触；所述导向柱对称安装于后壳上；所述锁紧推进筒安装在锁紧芯的外侧；所述后壳安装有导向环与导向柱。

与现有技术相比，本专利有益效果在于：

(1)采用无针药液加载装置进行吸取药液，前端药管可取下与无针注射器配套使用，避免针头刺伤；

(2)根据运动转化，通过旋转刻度筒套，将螺纹传动转化为胶塞直线运动，方便吸取药液；

(3)具有剂量调节功能，能够精确加载药液；

(4)具有锁紧装置，结构简单，操作安全。

附图说明

图1是本专利无针药液加载器一种实施例的整体结构剖视轴测示意图；

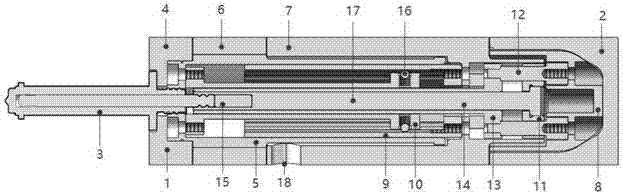

图2是本专利无针药液加载器一种实施例的整体结构剖视主视示意图；

(图中，1、加载机构；2、锁紧机构；3、前端药管；4、端盖；5、刻度筒；6、刻度筒套；7、外壳；8、后壳；9、摩擦外筒；10、摩擦内筒；11、导向环；12、导向柱；13、锁紧推进筒；14、锁紧芯；15、胶塞；16、定位珠；17、内芯；18、读数窗；)

具体实施方式

下面将对本专利实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例是本专利的一部分实施例，而不是全部的实施例。基于本专利中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所获得的所有其他实施例，都属于本专利保护的范围。

本专利提供了一种无针药液加载器(参见图1，简称加载器)，包括药液加载机构1和锁紧机构2；

所述药液加载机构1包括前端药管3、端盖4、刻度筒5、刻度筒套6、外壳7、摩擦外筒9、摩擦内筒10、胶塞11、定位珠16、内芯17、读数窗18；所述前端药管3用于储存吸取药液的装置；所述刻度筒5置于端盖4内部，旋转1个刻度可实现1ml药液加载；所述摩擦外筒9用于旋转，带动摩擦内筒10一同转动；所述胶塞15置于加载器前端药管3后端，运动转化后，胶塞15平移会使药液进入加载器前端药管3；所述内芯17与定位珠16配合，摩擦外筒7旋转时发出滴答提示音。

所述提升锁紧机构2包括导向环11、导向柱12、锁紧推进筒13、锁紧芯1和后壳8；所述导向环11置于锁紧芯14末端，用于支撑锁紧芯14，防止锁紧芯14与后壳8接触；所述导向柱12对称安装于后壳8上；所述锁紧推进筒13安装在锁紧芯14的外侧，用于锁紧安瓿；所述后壳8内表面具有安装有导向环11与导向柱12的加工凹槽。

本专利的工作原理和工作流程是：首先将前端药管3插入装有药液的安瓿中，将安瓿旋入刻度筒5中，继续移动安瓿直至插入锁紧芯14中，然后推动后壳8，此时对称分布的导向柱12插入后壳8的预留凹槽中，紧压锁紧推进筒13，进而锁紧安瓿，完成锁紧动作；旋转刻度筒套6，摩擦外筒9随刻度筒套6一同旋转，锁紧芯14前端螺纹与摩擦外筒9的内螺纹相配合，由运动转化，螺旋运动带动胶塞15直线后移，设定旋转刻度筒5一个刻度，药液加载1ml，同时，摩擦外筒9后部槽内装有定位珠16，定位珠16可在内芯17槽内移动，发出滴答提示音。药液加载结束后，拉开后壳8，取下安瓿，药液存储在前端药管3中，取下前端药管3，与无针注射器配套使用，可实现无针注射；药液加载具有锁紧装置，结构简单，操作安全。

本专利未述及之处适用于现有技术。

技术特征：

技术总结
本专利公开了一种无针药液加载器，其特征在于该机构利用运动转化实现药物加载，并控制剂量调节，包括药液加载机构和锁紧机构；所述药液加载机构包括前端药管、端盖、刻度筒、刻度筒外套、外壳、摩擦外筒、摩擦内筒、胶塞、定位珠、内芯、读数窗；通过螺纹传动，将旋转运动转为胶塞直线运动，安瓿旋入刻度筒后，旋转刻度筒套用于注射器药物的吸取，达到药业加载方便和省力的效果。所述锁紧机构包括导向环、导向柱、锁紧推进筒、锁紧芯、后壳；剂量调节通过刻度筒套的旋转实现。该无针吸药器结构简单，具有锁紧装置，操作安全方便。

技术研发人员：王逸钢
受保护的技术使用者：元拓工业设计咨询（天津）有限公司
技术研发日：2016.12.27
技术公布日：2017.07.21
