高精度麻醉注射器的制作方法

本发明涉及医疗器械领域，尤其是一种高精度麻醉注射器。

背景技术：

目前，临床上病人做手术前都需要麻醉，对于某些部位的麻醉需进行麻醉药剂微量注射，对药剂用量有精确的要求，以既能达到较好的麻醉效果，又能保证患者健康。但是，现在的注射方式通常仍采用医生手推注射器，进行注射，医生难以实现对麻醉药剂注射量的精确控制；另外，注射器中排出气体时，往往会伴随有部分注射液流出，造成浪费，且现在的麻醉注射器的针头部分往往易残留注射易，造成了进一步浪费。

技术实现要素：

本发明所要解决的技术问题在于针对上述现有技术中的不足，提供一种高精度麻醉注射器。

为解决上述技术问题，本发明采用的技术方案是：一种高精度麻醉注射器，包括：注射筒、设置于所述注射筒内的推杆、连接于所述推杆尾端的推动柄、连接于所述推杆前端的活塞、连接于所述活塞前端的细杆、连接于所述注射筒尾端的手指支撑片、连接于所述注射筒前端的针头、套设在所述针头上的针套、连接于所述针套前端的穿刺针和设置于所述注射筒上的精确注射装置；

所述手指支撑片上对称开始有两个开孔，所述开孔内设置有滑轮；

所述精确注射装置包括与所述注射筒外壁连接的连接支架和对称设置于所述连接支架两端的两个轮盘式调节器；

所述连接支架包括与所述注射筒外壁连接的竖杆和连接所述竖杆与两个轮盘式调节器的横杆。

优选的是，所述轮盘式调节器包括固定刻度盘、可旋转设置于所述固定刻度盘中间的手转盘、连接于所述固定刻度盘底部的轴承、插设在所述轴承内且与所述手转盘连接的旋转轴、连接于所述旋转轴另一端的齿轮、套设在所述旋转轴外部且与所述固定刻度盘底部连接的轴套及一端与所述推动柄固定连接另一端穿过所述开孔与所述齿轮配合的齿条。

优选的是，所述齿条底部开设有与所述滑轮配合的滑槽，所述横杆与所述轴套中部连接，所述注射筒外壁上设置有第一刻度线。

优选的是，所述固定刻度盘外周上设置有第二刻度线，所述手转盘上设置有指示线，所述手转盘上还设置有手转杆。

优选的是，所述针头呈锥形，其两端开口且内部中空，其外壁上开设有t形槽。

优选的是，所述针头一端与所述注射筒连通，另一端的开口上设置有出液板，所述出液板上呈环形均匀间隔设置有多个出液孔。

优选的是，所述细杆为用于配合插入所述针头内的锥形体。

优选的是，所述针套内部开设有锥形套口，用于配合套设连接在所述针头上，所述针套内壁上设置有用于配合插设在所述t形槽内的卡块。

优选的是，所述针套前端的出口处设置有导液板，所述导液板上呈环形均匀间隔有用于与所述出液孔配合的多个导液孔，所述多个导液孔的间隙之间还设置有多个导气孔，所述导气孔上设置有防水透气膜。

优选的是，所述出液板和导液板为大小相同的圆形板，所述出液孔、导液孔和导气孔为大小均相同的圆形孔，且其数量相同；所述出液孔的圆心到所述出液板的圆心之间的距离、所述导液孔的圆心到所述导液板的圆心之间的距离及所述导气孔的圆心到所述导液板的圆心之间的距离均相同。

本发明的有益效果：本发明的高精度麻醉注射器通过设置精确注射装置，能实现麻醉药剂注射量的高精度微量控制，保证药剂注射量的准确性，保证后续医疗手术的顺利进行的同时又能保障患者的健康；通过设置锥形针头和针套配合，即能实现针套与针头的可拆卸连接，且保证两者之间的密封性、防止液体渗出，又能实现将注射筒内的气体排出、且在排出气体的同时又不会排出药剂的目的，既方便使用，又能有效避免药剂的浪费；另外通过在活塞前端设置锥形体的细杆，能有效减少针头内残余的药剂量，减少药剂的浪费。

附图说明

图1为本发明的高精度麻醉注射器的结构示意图；

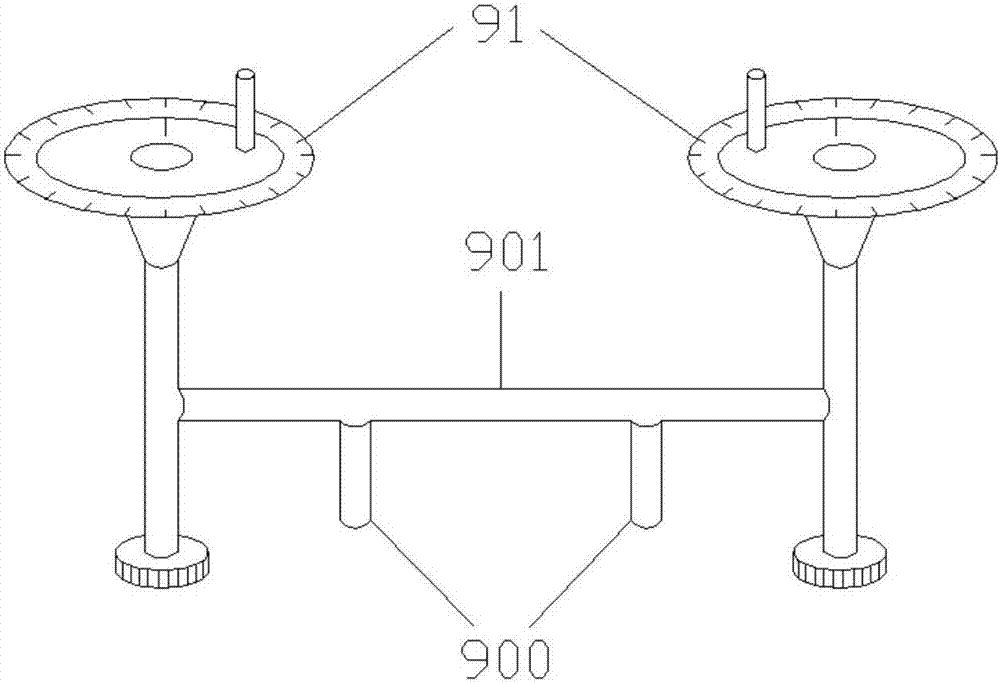

图2为本发明的精确注射装置的结构示意图；

图3为本发明的轮盘式调节器的爆炸图；

图4为本发明的精确注射装置与注射筒的配合安装示意图；

图5为本发明的针头的结构示意图；

图6为本发明的针套的结构示意图；

图7为本发明的出液板的结构示意图；

图8为本发明的导液板的结构示意图。

附图标记说明：

1—注射筒；2—推杆；3—推动柄；4—活塞；5—手指支撑片；6—针头；7—针套；8—穿刺针；9—精确注射装置；10—第一刻度线；40—细杆；50—开孔；51—滑轮；60—t形槽；61—出液板；62—出液孔；70—锥形套口；71—卡块；72—导液板；73—导液孔；74—导气孔；75—防水透气膜；90—连接支架；91—轮盘式调节器；900—竖杆；901—横杆；910—固定刻度盘；911—手转盘；912—轴承；913—旋转轴；914—齿轮；915—轴套；916—齿条；917—第二刻度线；918—指示线；919—手转杆；。

具体实施方式

下面结合附图对本发明做进一步的详细说明，以令本领域技术人员参照说明书文字能够据以实施。

应当理解，本文所使用的诸如“具有”、“包含”以及“包括”术语并不配出一个或多个其它元件或其组合的存在或添加。

如图1-8所示，本实施例的一种高精度麻醉注射器，包括：注射筒1、设置于注射筒1内的推杆2、连接于推杆2尾端的推动柄3、连接于推杆2前端的活塞4、连接于活塞4前端的细杆40、连接于注射筒1尾端的手指支撑片5、连接于注射筒1前端的针头6、套设在针头6上的针套7、连接于针套7前端的穿刺针8和设置于注射筒1上的精确注射装置9；

手指支撑片5上对称开始有两个开孔50，开孔50内设置有滑轮51；

精确注射装置9包括与注射筒1外壁连接的连接支架90和对称设置于连接支架90两端的两个轮盘式调节器91；

连接支架90包括与注射筒1外壁连接的竖杆900和连接竖杆900与两个轮盘式调节器91的横杆901。

轮盘式调节器91包括固定刻度盘910、可旋转设置于固定刻度盘910中间的手转盘911、连接于固定刻度盘910底部的轴承912、插设在轴承912内且与手转盘911连接的旋转轴913、连接于旋转轴913另一端的齿轮914、套设在旋转轴913外部且与固定刻度盘910底部连接的轴套915及一端与推动柄3固定连接另一端穿过开孔50与齿轮914配合的齿条916。齿条916底部开设有与滑轮51配合的滑槽，横杆901与轴套915中部连接，注射筒1外壁上设置有第一刻度线10。固定刻度盘910外周上设置有第二刻度线917，手转盘911上设置有指示线918，手转盘911上还设置有手转杆919。

连接支架90的竖杆900连接在注射筒1外壁上，连接在竖杆900的横杆901两端各连接一轮盘式调节器91的轴套915，从而使两轮盘式调节器91固定在注射筒1外壁上。齿条916一端与推动柄3固定连接，另一端穿过开孔50与轮盘式调节器91的齿轮914配合，齿条916通过底部的滑槽与开孔50内设置的滑轮51滑动连接，齿条916在滑轮51上滑动，从而拉动推动柄3推动，将注射筒1内的活塞4向前推动以注射药物。医护人员通过手持手转杆919转动手转盘911，通过旋转轴913与手转盘911连接的齿轮914跟随转动，与齿轮914配合的齿条916随齿轮914的转动而产生直线位移，最终带动活塞4运动。利用手转盘911的大范围转动来带动齿条916做微距离的移动，以带动活塞4做小距离移动，从而通过轮盘式调节器91来实现注射器的精确微量注射。两个手转盘911带动两个齿轮914转动，再带动两个齿条916做直线运动，既利于保证齿条位移的精度，又能提高整个装置的稳定性。

齿条916通过底部的滑槽在开孔50内设置的滑轮51上滑动，便于齿条916移动，能提高移动精度，减小产生的误差；固定刻度盘910外周上设置的第二刻度线917和手转盘911上设置的指示线918用于配合读数，获取药剂注射量的值。

使用时，医护人员确定需注射的麻醉药剂量后，先用手向前推动推动柄3，推动活塞4较快速向前移动，根据注射筒1外壁上设置的第一刻度线10进行粗范围药剂量的注射，当接近需注射的麻醉药剂量时，医护人员停止手推推动柄3，利用手转杆919转动手转盘911，带动活塞4缓慢向前移动，借助固定刻度盘910外周上设置的第二刻度线917和手转盘911上设置的指示线918精确控制麻醉药剂量的注射，直至注射量达到要求的值。转动手转盘911时，两个手转盘911选择方向需保持相反。

麻醉药剂总量的读数可有多种方式，可只通过第一刻度线10获取或只通过指示线918和第二刻度线917确定的值获取，也可通过第一刻度线10的值与指示线918和第二刻度线917确定的值配合来确定。通过手推推动柄3进行粗范围的快速注射，能提高效率；再通过轮盘式调节器91能将轮盘转动转变为活塞4的微距离移动，能进行精细范围的注射，以精确控制麻醉药剂注射量。

针头6呈锥形，其两端开口且内部中空，其外壁上开设有t形槽60。针头6一端与注射筒1连通，另一端的开口上设置有出液板61，出液板61上呈环形均匀间隔设置有多个出液孔62。细杆40为用于配合插入针头6内的锥形体。针套7内部开设有锥形套口70，用于配合套设连接在针头6上，针套7内壁上设置有用于配合插设在t形槽60内的卡块71。t形槽60和卡块71数量相同，可为一个或多个。

设置锥形体的细杆40，当活塞4向天推至底时，细杆40完全插入锥形针头6内，能将锥形针头6内的药剂剂出，从而能减少针头6内残余的药剂量，减少药剂的浪费。

针套7前端的出口处设置有导液板72，导液板72上呈环形均匀间隔有用于与出液孔62配合的多个导液孔73，多个导液孔73的间隙之间还设置有多个导气孔74，导气孔74上设置有防水透气膜75。出液板61和导液板72为大小相同的圆形板，出液孔62、导液孔73和导气孔74为大小均相同的圆形孔，且其数量相同；出液孔62的圆心到出液板61的圆心之间的距离、导液孔73的圆心到导液板72的圆心之间的距离及导气孔74的圆心到导液板72的圆心之间的距离均相同，从而通过旋转导液板72实现导液孔73与出液孔62导通或与导气孔74导通的切换。

针套7内部开设有锥形套口70，套设在呈锥形的针头6上，能套设更紧，保证密封效果。针套7套设在针头6上后，针套7内壁上的卡块71配合插设在t形槽60的横向槽内，旋转针套7后，卡块71滑动至t形槽60的纵向槽内，从而使针套7固定在针头6上，取下时，反向旋转针套7，将卡块71由横向槽滑出即可将针套7取出；从而实现了针套7与针头6的可拆卸连接，且能很好的保证两者之间的密封性，防止液体渗出。另一方面，针套7设在针头6上后，针头6前端的出液板61和针套7前端的导液板72正对紧贴，将针套7旋转到底，使卡块71滑动至t形槽60的纵向槽的一端时，导液板72上的导液孔73正好与出液孔62正对导通，注射筒1内的药剂可经针头6前端的出液孔62流入针套7前端的导液孔73，再流向穿刺针8，即可进行正常输液；将针套7旋反向旋转到底，使卡块71滑动至t形槽60的纵向槽的另一端时，导液板72上的导气孔74正好与出液孔62正对导通，注射筒1内的药剂无法流向穿刺针8，但通过向前推动推动柄3，可将注射筒1内多余的气体经出液孔62流入导气孔74，再由穿刺针8排出；药剂无法透过导气孔74上的防水透气膜75，故药剂不会排出。从而既能将注射筒1内的气体排出，且在排出气体的同时又不会排出药剂，能有效避免药剂的浪费。

在t形槽60的纵向槽的上下两端分别设置有排气或输液的标记，以方便医护人员使用。

在一种实施例中，出液孔62、导液孔73和导气孔74的数量均为6个，呈环形均匀间隔设置，相邻的两个出液孔62之间的圆心角为60°，相邻的两个导液孔73之间的圆心角为60°，相邻的两个导气孔74之间的圆心角为60°，导气孔74设置在导液孔73的间隙中间，即相邻的导液孔73和导气孔74之间的圆心角为30°。当旋转导液板72使卡块71由t形槽60的纵向槽的一端滑至另一端时，导液板72正好旋转30°，即正好完成由导液孔73与出液孔62正对、导气孔74与出液孔62正对之间的切换。

在本发明的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

尽管本发明的实施方案已公开如上，但其并不仅仅限于说明书和实施方式中所列运用。它完全可以被适用于各种适合本发明的领域。对于熟悉本领域的人员而言，可容易地实现另外的修改。因此在不背离权利要求及等同范围所限定的一般概念下，本发明并不限于特定的细节和这里示出与描述的图例。
