一种肌筋膜结构整合康复床的制作方法

本实用新型属于医疗器械领域，具体涉及一种肌筋膜结构整合康复床。

背景技术：

脊柱是人体这棵大树的立杆，五脏六腑，四肢百骸都是脊柱的派生，中枢神经是神经系统的“总督”，是核心的“纲”，围绕脊柱治疗椎间盘突出症，脊柱失稳脏腑不和。气滞血瘀是中国现代医学追求的共同目标，目前，保守的疗法应该是也仍然是治疗脊柱等慢性病的主流疗法和首选方案，近年来《解剖列车》托马斯著科学地详尽地演示了人体骨骼，肌肉、神经、血管、肌筋膜等各系统的解剖关系，为徒手治疗、体表治疗、动作治疗提供了强有力地科学理论支持，现代的医学界的正骨、正脊、针灸、推拿、拔罐、刮痧、徒手治疗、动作治疗、体表治疗都在比较直接、有效地治疗脊椎病、五脏六腑、四肢百骸的疼痛病及慢性病，但见效慢，疗程长。

本肌筋膜结构整合康复床，目的是提供一种对人体肌筋膜系统整合的先进设备，是徒手治疗、动作治疗、体表治疗仪器化、现代化。

其基本理论依据是：1、牵引拉直就复位，在倒立的康复床上；靠人体自重进行倒立牵引，舒适地对人体肌肉、骨骼进行复位；2、在左右摇摆、上下振动中延展身体、围绕人体中轴线进行整合，3、使骨骼及软组织结构平衡、肌筋膜放松；4、使舒适放松姿态“与动态”得到完美结合。

技术实现要素：

本实用新型提供一种肌筋膜结构整合康复床，所述康复床包括倒立升降床架、上下振动单元、左右摇摆单元和头部牵引单元，所述头部牵引单元和左右摇摆单元分别连接在所述倒立升降床架的两端，所述上下振动单元连接在所述倒立升降床下中部下方；

进一步地，所述康复床还包括按摩针灸带脉，所述按摩针灸带脉包括按摩层、针灸层和加热层，所述按摩层通过加热层连接针灸层；

进一步地，所述针灸层内设有中频贴片，所述加热层内设有加热垫，所述按摩层内设有振动装置，所述针灸层、按摩层和加热层两端均设有尼龙粘扣带；

进一步地，所述倒立升降床架包括两块或两块以上活动床板，所述倒立升降床架下方设置有支撑底架和倒立推杆，所述支撑底架通过倒立推杆连接所述活动床板；

进一步地，所述支撑底架为矩形底架并包括四个橡胶垫，所述倒立推杆包括两个升降气柱，所述两个升降气柱分别连接倒立升降床架两侧；

进一步地，所述上下振动单元连接所述倒立升降床架中部，所述上下振动单元为纵向振动的第一伺服电机，所述左右摇摆单元包括足部固定装置和横向振动的第二伺服电机，所述第二伺服电机连接足部固定装置；

进一步地，所述头部牵引单元连接在相反于左右摇摆单元的另一端，所述头部牵引单元为头部牵引架；

进一步地，所述康复床还包括按摩辊，所述按摩辊包括颈椎按摩辊和腰椎按摩辊，所述颈椎按摩辊连接在相反于所述倒立推杆一端的活动床板上，所述腰椎按摩辊连接在所述倒立升降床架的中部上方；

进一步地，所述康复床还包括短波理疗仪，所述短波理疗仪为红外线偏光仪；

进一步地，所述康复床还包括立体显示操作台，所述立体显示操作台包括操作台和显示装置，所述操作台一端连接腰椎按摩辊、颈椎按摩辊、第一伺服电机、第二伺服电机、短波理疗仪、倒立推杆、头部牵引单元和按摩针灸带脉，另一端连接显示装置，所述显示装置为高1-2m，宽1-2m的LED显示屏。

本实用新型的有益效果如下：

1）可以在动态中恢复人体生理曲度；

2）带脉按摩针灸和加热同时对人体急需的病变部位进行重点理疗，做到了点、线、面三维立体整合，全方位理疗骨骼、肌肉、肌筋膜系统、神经系统、代谢系统、血液循环系统；

3）使人身整体功能处于轻适状态，可快捷有效地治疗脊椎间盘突出症、关节炎、骨质增生等软组织损伤；

4）有效缓解各类疼痛及心脑血管、五脏六腑等慢性病。

附图说明

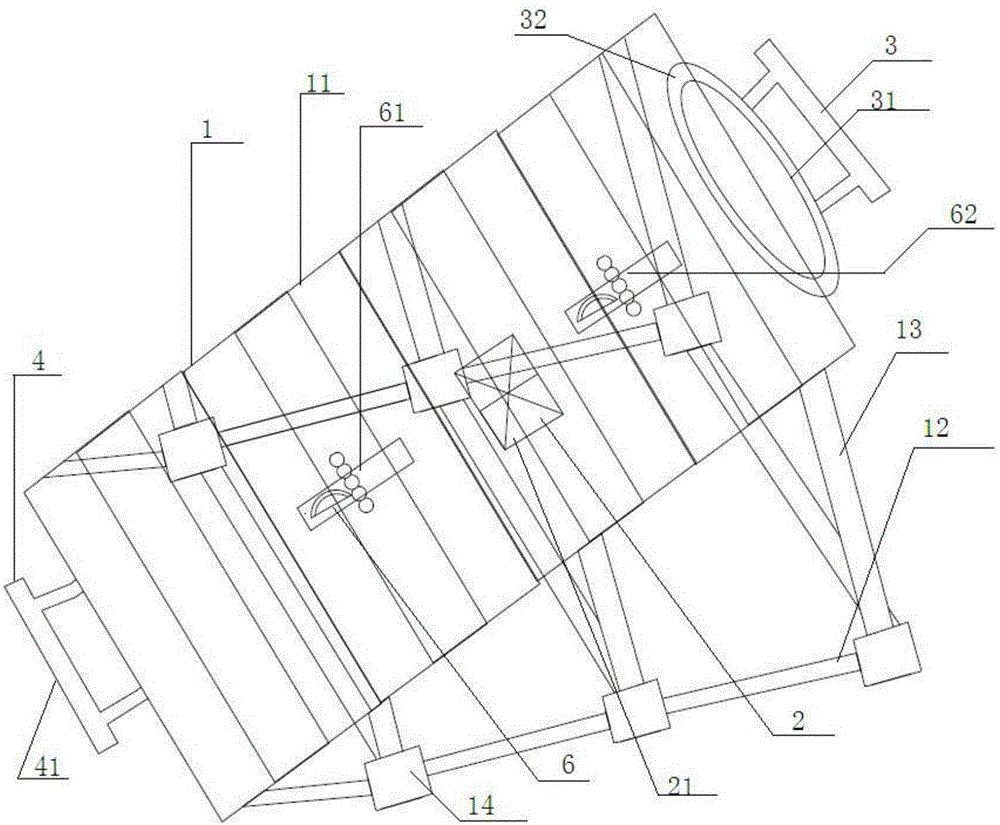

图1为本实用新型康复床整体结构图；

图2为本实用新型康复床倒立升降床架结构图；

图3为本实用新型康复床短波理疗仪结构图；

图4为本实用新型康复床显示装置结构图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细描述。应当理解，此处所描述的具体实施例仅仅用于解释本实用新型，并不用于限定本实用新型。相反，本实用新型涵盖任何由权利要求定义的在本实用新型的精髓和范围上做的替代、修改、等效方法以及方案。进一步，为了使公众对本实用新型有更好的了解，在下文对本实用新型的细节描述中，详尽描述了一些特定的细节部分。对本领域技术人员来说没有这些细节部分的描述也可以完全理解本实用新型。

下面结合附图和具体实施例对本实用新型作进一步说明，但不作为对本实用新型的限定。下面为本实用新型的举出最佳实施例：

如图1-图4所示，本实用新型提供一种肌筋膜结构整合康复床，所述康复床包括倒立升降床架1、上下振动单元2、左右摇摆单元3、头部牵引单元4、按摩针灸带脉5、立体显示操作台8、短波理疗仪7和按摩辊6。

所述倒立升降床架1包括多块活动床板11，并由所述多块活动床板11拼接在一起，所述倒立升降床架1下方设置有支撑底架12和倒立推杆13，所述支撑底架12为矩形底架并设有四个橡胶垫14，所述支撑底架12通过倒立推杆13连接多块活动床板11，所述倒立推杆13包括两个升降气柱15，所述两个升降气柱15分别连接倒立升降床架1两侧。

所述上下振动单元2连接所述倒立升降床架1中部，所述上下振动单元2为纵向振动的第一伺服电机21，所述左右摇摆单元3位于所述倒立升降床架1靠近倒立推杆13的一端，所述左右摇摆单元3包括足部固定装置31和横向振动的第二伺服电机32，所述第二伺服电机32连接足部固定装置31，所述头部牵引单元4连接在相反于左右摇摆单元3的另一端，所述头部牵引单元4为头部牵引架41。

所述按摩辊6包括颈椎按摩辊61和腰椎按摩辊62，所述颈椎按摩辊61连接在相反于所述倒立推杆13一端的活动床板11上，所述腰椎按摩辊62连接在所述倒立升降床架1的中部上方。

所述按摩针灸带脉（5）为腰带状，所述按摩针灸带脉5包括按摩层51、针灸层52和加热层53，所述按摩层51通过加热层53连接针灸层52，所述针灸层52内设有中频贴片，所述加热层53内设有加热垫53，所述按摩层51内设有振动装置，所述针灸层52、按摩层51和加热层53两端均设有尼龙粘扣带。

所述短波理疗仪7为红外线偏光仪。

所述康复床还包括立体显示操作台8，所述立体显示操作台8包括操作台81和显示装置82，所述操作台81一端连接腰椎按摩辊62、颈椎按摩辊61、第一伺服电机21、第二伺服电机32、短波理疗仪7、倒立推杆13、头部牵引单元4和按摩针灸带脉5，另一端连接显示装置82，所述显示装置82为高1-2m，宽1-2m的LED显示屏。

使用时，打开操作台81对应腰椎按摩辊62、颈椎按摩辊61、第一伺服电机21、第二伺服电机32、短波理疗仪7、倒立推杆13、头部牵引单元4和按摩针灸带脉5的开关，倒立推杆13向上抬起，床板倒立，患者头朝下方，将头部固定在头部牵引单元4上，人体随双小腿在足部固定装置31的作用下随着第一伺服电机21的振动左右摆动，整个身体随着第二伺服电机32上下振动，颈椎按摩棍61和腰椎按摩胶辊62同时对颈腰椎进行牵引按摩治疗，短波理疗仪7在人体上方进行理疗，另按摩针灸带脉2为腰带状，治疗时环扣于患者腰部或其他病灶部位，可对患者脊柱痛点部位同时进行靶向治疗，实现按摩、针灸和加热三项功能，上述功能同时同步，又可分开进行，可松解延长患者的前后表线、左右侧线、前深线、螺旋线、功能线，点线面全方位对肌筋膜进行整体结构整合，快捷有效地治疗颈腰椎间盘突出症、关节炎、骨质增生、软组织损伤，显效地治疗各种慢性病及缓解疼痛症状，对心脑血管、五脏六腑都有较好的疗效。

以上所述的实施例，只是本实用新型较优选的具体实施方式的一种，本领域的技术人员在本实用新型技术方案范围内进行的通常变化和替换都应包含在本实用新型的保护范围内。
