一种按摩器的制作方法

本实用新型涉及按摩装置领域，具体地说，特别涉及到一种按摩器。

背景技术：

目前市面上的同类按摩器基本上功能比较单一，针对不同部位通常需要使用的不同按摩产品，通常只能购卖不同的产品才能实现相应的按摩效果，容易造成资源的浪费。

技术实现要素：

本实用新型的目的在于针对现有技术中的不足，提供一种按摩器，该按摩器设可以能够对人体各部位的按摩，且能促进血液循环减缓疲，以解决现有技术中存在的问题。

本实用新型所解决的技术问题可以采用以下技术方案来实现：

一种按摩器，包括底座，在所述底座的底部设有下盖，在所述下盖的底部设有软胶套，在所述底座的顶部设有上盖，所述上盖与底部组成有安装空间，在所述安装空间内设有镍氢电池、PCB板、开关按钮和马达，所述底座的顶部具有直径逐渐减小的圆形凹槽，在圆形凹槽的中间位置安装有马达，所述马达的顶部固定有马达盖，在所述马达盖的顶部安装有镍氢电池和电池盖，在所述镍氢电池的顶部设有PCB板和开关按钮，所述开关按钮位于开设于上盖上的通孔内。

所述软胶套通过可拆卸结构与底座连接。

所述底座为一体式结构。

所述底座的圆形凹槽内设有若干卡槽，在所述上盖的底部设有若干用于与所述卡槽配合的卡头，且所述底座和上盖通过卡槽和卡头连接固定。

所述软胶套的底部设有若干柱体。

与现有技术相比，本实用新型的有益效果如下：

结构简单，设计巧妙，该按摩器设可以能够对人体各部位的按摩，且能促进血液循环减缓疲，从而提升了产品的泛用性和竞争力。

附图说明

图1为本实用新型所述的按摩器的组装示意图。

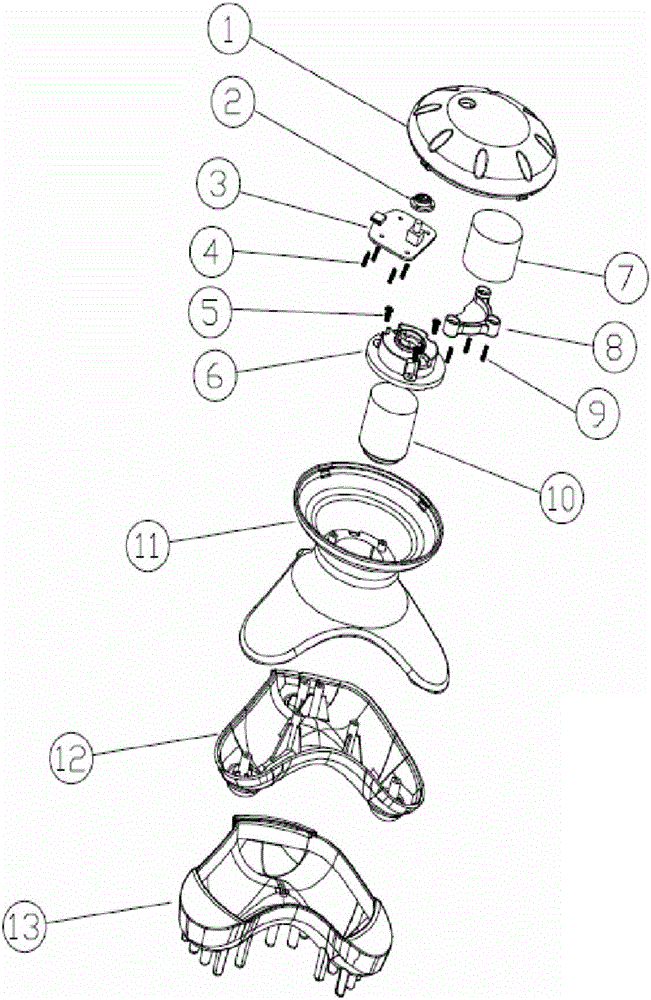

图2为本实用新型所述的按摩器的爆炸示意图。

图中标号说明：上盖1、开关按钮2、PCB板3、PCB板固定螺丝4、马达盖固定螺丝5、马达盖6、镍氢电池7、电池盖8、电池盖固定螺丝9、马达10、底座11、下盖12、软胶套13。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

参见图1和图2，本实用新型所述的一种按摩器，包括底座11，在所述底座11的底部设有下盖12，在所述下盖12的底部设有软胶套13，在所述底座11的顶部设有上盖1，所述上盖1与底部组成有安装空间，在所述安装空间内设有镍氢电池7、PCB板3、开关按钮2和马达10。镍氢电池7、PCB板3和马达10具有用于固定的PCB板固定螺丝4、马达盖固定螺丝5和电池盖固定螺丝9。

所述底座11的顶部具有直径逐渐减小的圆形凹槽，在圆形凹槽的中间位置安装有马达10，所述马达的顶部固定有马达盖6，在所述马达盖6的顶部安装有镍氢电池7和电池盖8，在所述镍氢电池7的顶部设有PCB板3和开关按钮2，所述开关按钮2位于开设于上盖1上的通孔内。

需要指出的是，所述软胶套13的底部设有若干柱体，软胶套13通过可拆卸结构与底座11连接。所述底座11为一体式结构。

另外，在底座11的圆形凹槽内设有若干卡槽，在所述上盖1的底部设有若干用于与所述卡槽配合的卡头，且所述底座11和上盖1通过卡槽和卡头连接固定。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
