按摩椅靠背的制作方法

本实用新型涉及健身器材技术领域，尤其涉及到一种按摩椅靠背。

背景技术：

随着人们生活水平的提高，以及快节奏的生活，人们选择使用按摩椅进行解压、解除疲惫。按摩椅的主要按摩位置位于按摩的靠背位置，传统的按摩椅通常是使用按摩球结构对靠在椅子上的使用者进行背部的揉按，传统的按摩椅的靠背是不透气的，夏天的时候，气温高背部容易出汗，冬天的时候气温低，背部接触过冷，舒适感低，影响按摩的功效。

技术实现要素：

基于此，有必要针对上述技术问题，提供一种具有透气功能的按摩椅靠背。

一种按摩椅靠背，包括壳体，所述壳体的靠背面设有一开口，所述壳体内设有按摩机芯，所述壳体上设有进风口，在所述壳体内的进风口处设有吸风风扇，所述吸风风扇将空气从进风口吸入后通过所述开口吹向背部。

在其中一个实施例中，所述进风口处的壳体内均设有导风通道，所述吸风风扇将空气从进风口吸入通过导风通道向壳体内扩散。

在其中一个实施例中，所述进风口设置在所述壳体的左右两侧，所述导风通道上下分布在所述壳体内的左右两侧。

在其中一个实施例中，在所述壳体内的进风口处还设有空气加热装置和/或空气制冷装置。

在其中一个实施例中，所述加热装置为电热丝。

在其中一个实施例中，所述壳体内与腰部对应的两侧各设有气囊，所述气囊均与连接有气泵。

在其中一个实施例中，所述气囊均通过电磁阀与气泵连接。

在其中一个实施例中，所述按摩机芯包括底座，所述底座上安装有按摩组 件以及马达，所述按摩组件包括至少一对按摩支架，所述按摩支架的两端分别连接有可转动的按摩头；所述按摩支架与连接轴连接，所述连接轴通过传动组件与马达传动连接；所述马达通过传动组件驱动按摩支架运动，使得所述按摩头产生按摩动作。

在其中一个实施例中，所述马达包括捶打马达以及揉捏马达，所述连接轴包括捶打轴以及揉捏轴，所述传动组件包括捶打传动组件以及揉捏传动组件，所述捶打马达通过捶打传动组件驱动所述按摩支架运动，使得按摩头产生捶打动作；所述揉捏马达通过揉捏传动组件驱动所述按摩支架运动，使得所述按摩头产生揉捏动作。

在其中一个实施例中，所述按摩机芯还包括行走马达、行走齿轮以及行走传动组件，所述行走马达固定在底座上，所述行走马达通过行走传动组件与行走齿轮传动连接，所述壳体内的中间位置的上下方向分布有导轨，所述行走齿轮与所述导轨的齿轮啮合。

上述按摩椅靠背，通过在按摩椅靠背上增加一吹风结构，使得按摩过程中保持背部的透气，因此提高了按摩的舒适性，增加了按摩功效。

附图说明

图1为本实用新型一个实施例中按摩椅靠背的结构示意图；

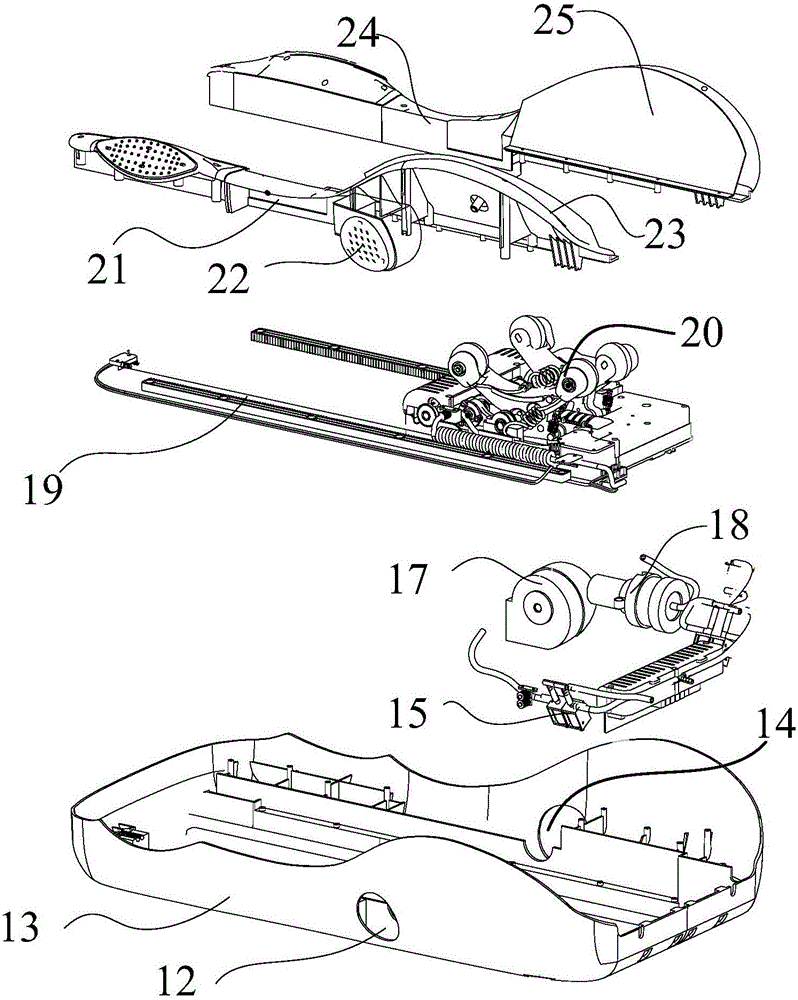

图2为本实用新型一个实施例中按摩椅靠背的爆炸图；

图3为本实用新型一个实施例中按摩椅靠背的侧面示意图。

具体实施方式

为了便于理解本实用新型，下面将参照相关附图对本实用新型进行更全面的描述。附图中给出了本实用新型的较佳实施例。但是，本实用新型可以以许多不同的形式来实现，并不限于本文所描述的实施例。相反地，提供这些实施例的目的是使对本实用新型的公开内容的理解更加透彻全面。

参考图1、图2以及图3，在一个实施例中，提供的一种按摩椅靠背1，包括壳体13，所述壳体13的靠背面设有一开口，所述壳体13内设有按摩机芯20， 所述壳体13上设有进风口12和14，在所述壳体13内的进风口设有吸风风扇，所述吸风风扇将空气从进风口吸入后通过所述开口吹向背部。

本实施例中，壳体的开口朝向人体背部，在开口处罩上具有通气孔的布套，人体背部靠在按摩椅靠背上时，空气将从壳体的开口处向外吹经过与背部接触的布套吹向背部。上述按摩椅靠背，通过在按摩椅靠背上增加一吹风结构，使得按摩过程中保持背部的透气，因此提高了按摩的舒适性，增加了按摩功效。

参考图2，所述进风口处的壳体13内均设有导风通道21和24，所述吸风风扇将空气从进风口吸入通过导风通道向壳体13内扩散。本实施例中，导风通道用于改变风向，将风扩散至整个壳体内使得背部透气更充分。

参考图2和图3，所述进风口12和14分别设置在所述壳体13的左右两侧，所述导风通道21和24上下分布在所述壳体13内的左右两侧。本实施例中，壳体的两侧各设有一进风口，空气从两边吸入壳体内向相对方向吹，提高了空气在壳体内的流通。

参考图1以及图2，在所述壳体内的进风口12处还设有空气加热装置10和/或空气制冷装置。在一个实施例中，所述加热装置10为电热丝。当气温较低时，可以开启空气加热装置，使得吹向背部的风是暖风，当气温较高时，用户可以开启空气制冷装置，使得吹向背部的风是冷风，提高了用户按摩体验。

参考图2，在一个实施例中，所述壳体13内与腰部对应的两侧各设有气囊23和25，所述气囊均与连接有气泵18。本实施例中，气泵控制气囊的充气和放气对腰部进行按摩。

参考图2，在一个实施例中，所述气囊23和25均通过电磁阀15与气泵连接。

在一个实施例中，按摩机芯包括底座，所述底座上安装有按摩组件以及马达，所述按摩组件包括至少一对按摩支架，所述按摩支架的两端分别连接有可转动的按摩头；所述按摩支架与连接轴连接，所述连接轴通过传动组件与马达传动连接；所述马达通过传动组件驱动按摩支架运动，使得所述按摩头产生按摩动作。

在一个实施例中，所述马达包括捶打马达以及揉捏马达，所述连接轴包括 捶打轴以及揉捏轴，所述传动组件包括捶打传动组件以及揉捏传动组件，所述捶打马达通过捶打传动组件驱动所述按摩支架运动，使得按摩头产生捶打动作；所述揉捏马达通过揉捏传动组件驱动所述按摩支架运动，使得所述按摩头产生揉捏动作。

参考图3，在一个实施例中，所述按摩机芯还包括行走马达、行走齿轮以及行走传动组件，所述行走马达固定在底座上，所述行走马达通过行走传动组件与行走齿轮传动连接，所述壳体内的中间位置的上下方向分布有导轨19，所述行走齿轮与所述导轨的齿轮啮合。

以上实施例仅表达了本实用新型的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
