内嵌数据线的可伸缩传导机构、生物电传感装置的制作方法

本实用新型属于电子信息技术领域，涉及一种可伸缩传导机构，尤其涉及一种内嵌数据线的可伸缩传导机构；同时，本实用新型还涉及一种生物电传感装置。

背景技术：

随着科技的发展，各式各样的电子设备已经成为人们工作、生活、学习中必不可少的工具。

现有的便携电子终端，包括智能手环、电子智能腕表，采用的结构均为固定的结构，无法伸缩。而在肌电传感领域，需要将终端贴合在皮肤表面，现有的结构无法完成。

有鉴于此，如今迫切需要设计一种新的便携终端，以便克服现有便携终端存在的上述缺陷。

技术实现要素：

本实用新型所要解决的技术问题是：提供一种内嵌数据线的可伸缩传导机构，可根据需要调节数据线的有效长度，佩戴时可以紧贴手臂或其他部位。

此外，本实用新型还提供一种生物电传感装置，可根据需要调节数据线的有效长度，佩戴时可以紧贴手臂或其他部位。

为解决上述技术问题，本实用新型采用如下技术方案：

一种内嵌数据线的可伸缩传导机构，所述传导机构包括若干可伸缩弹性单元、设置于部分或全部可伸缩弹性单元的柔性电路板；各可伸缩弹性单元依次串接；

所述可伸缩弹性单元包括弹性材料层，弹性材料层内嵌入数据线；可伸缩弹性单元两个端点的距离小于其内数据线的长度；

两个相邻的可伸缩弹性单元的主体之间设置一个或两个柔性电路板，柔性电路板与对应数据线连接；

所述可伸缩弹性单元的主体呈V型或U型或W型或Ω型；在可伸缩弹性单元的折弯处设有弹性加固胶；

所述传导机构的两端分别设有相互配合的卡紧装置，使得传导机构形成环形。

一种内嵌数据线的可伸缩传导机构，所述传导机构包括若干可伸缩弹性单元、设置于部分或全部可伸缩弹性单元的柔性电路板；各可伸缩弹性单元依次串接；

所述可伸缩弹性单元包括弹性材料层，弹性材料层内嵌入数据线；可伸缩弹性单元两个端点的距离小于其内数据线的长度。

作为本实用新型的一种优选方案，所述可伸缩弹性单元的主体呈V型或U型或W型或Ω型。

作为本实用新型的一种优选方案，在所述可伸缩弹性单元的折弯处设有弹性加固胶。

作为本实用新型的一种优选方案，所述传导机构的两端分别设有相互配合的卡紧装置，使得传导机构形成环形。

一种生物电传感装置，其特征在于，所述生物电传感装置包括两个内嵌数据线的可伸缩传导机构、固定框架，两个可伸缩传导机构分别设置于固定框架内；

所述传导机构包括若干可伸缩弹性单元、设置于部分或全部可伸缩弹性单元的柔性电路板；各可伸缩弹性单元依次串接；

所述可伸缩弹性单元包括弹性材料层，弹性材料层内嵌入数据线；可伸缩弹性单元两个端点的距离小于其内数据线的长度；

所述可伸缩弹性单元的主体呈V型或U型或W型或Ω型；在可伸缩弹性单元的折弯处设有弹性加固胶。

一种生物电传感装置，所述生物电传感装置包括两个内嵌数据线的可伸缩传导机构、固定框架，两个可伸缩传导机构分别设置于固定框架内；

所述传导机构包括若干可伸缩弹性单元、设置于部分或全部可伸缩弹性单元的柔性电路板；各可伸缩弹性单元依次串接；

所述可伸缩弹性单元包括弹性材料层，弹性材料层内嵌入数据线；可伸缩弹性单元两个端点的距离小于其内数据线的长度。

两个相邻的可伸缩弹性单元的主体之间设置一个或两个柔性电路板，柔性电路板与对应数据线连接。

作为本实用新型的一种优选方案，所述可伸缩弹性单元的主体呈V型或U型或W型或Ω型。

作为本实用新型的一种优选方案，在所述可伸缩弹性单元的折弯处设有弹性加固胶。

作为本实用新型的一种优选方案，所述传导机构的两端分别设有相互配合的卡紧装置，使得传导机构形成环形。

本实用新型的有益效果在于：本实用新型提出的内嵌数据线的可伸缩传导机构、生物电传感装置，可根据需要调节数据线的有效长度，佩戴时可以紧贴手臂或其他部位。

附图说明

图1为本实用新型内嵌数据线的可伸缩传导机构的结构示意图。

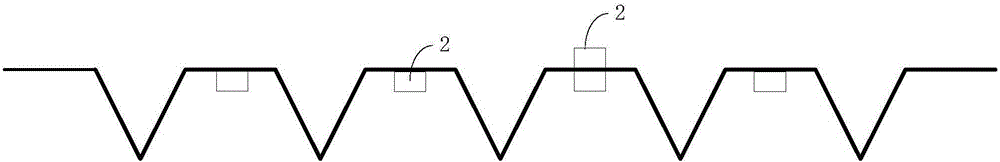

图2为实施例一中本实用新型可伸缩传导机构的形状(V型)示意图。

图3为实施例二中本实用新型可伸缩传导机构的形状(U型)示意图。

图4为实施例二中本实用新型可伸缩传导机构的形状(W型)示意图。

图5为实施例二中本实用新型可伸缩传导机构的形状(Ω型)示意图。

图6为本实用新型生物电传感装置的部分结构示意图(V型)。

图7为本实用新型生物电传感装置的部分结构示意图(Ω型)。

图8为本实用新型生物电传感装置的部分结构示意图(W型)。

图9为本实用新型生物电传感装置的部分结构示意图(U型)。

具体实施方式

下面结合附图详细说明本实用新型的优选实施例。

实施例一

请参阅图1、图2，本实用新型揭示了一种内嵌数据线的可伸缩传导机构，所述传导机构包括若干可伸缩弹性单元1、设置于部分或全部可伸缩弹性单元的柔性电路板2；各可伸缩弹性单元1依次串接。

所述可伸缩弹性单元1包括弹性材料层11，弹性材料层11内嵌入数据线12；弹性材料层11内可以是空心结构，数据线12设置于空心结构内；弹性材料层11也可以包紧数据线12。两个相邻的可伸缩弹性单元1之间(或者说是两个相邻的可伸缩弹性单元1的主体之间)设置一个或两个柔性电路板2，柔性电路板2与对应数据线12连接。

可伸缩弹性单元1两个端点的距离小于其内数据线的长度。如图2所示，所述可伸缩弹性单元1的主体可以呈V型。此外，在可伸缩弹性单元1的折弯处设有弹性加固胶13。

为了能使可伸缩传导机构首尾相连，所述传导机构的两端可以分别设有相互配合的卡紧装置，使得传导机构形成环形。

实施例二

本实施例与实施例一的区别在于，本实施例中，如图3、图4、图5所示，可伸缩弹性单元1的主体可以呈U型或W型或Ω型(还可以为波浪线形状)，也可以是不规则形状。

实施例三

一种内嵌数据线的可伸缩传导机构，所述传导机构包括若干可伸缩弹性单元、设置于部分或全部可伸缩弹性单元的柔性电路板；各可伸缩弹性单元依次串接。所述可伸缩弹性单元包括弹性材料层，弹性材料层内嵌入数据线；可伸缩弹性单元两个端点的距离小于其内数据线的长度。

实施例四

一种生物电传感装置，所述生物电传感装置包括两个内嵌数据线的可伸缩传导机构、固定框架，两个可伸缩传导机构分别设置于固定框架内，可以分别设置于固定框架的上下两侧，如图6、图7、图8、图9所示。

所述传导机构包括若干可伸缩弹性单元、设置于部分或全部可伸缩弹性单元的柔性电路板；各可伸缩弹性单元依次串接。

所述可伸缩弹性单元包括弹性材料层，弹性材料层内嵌入数据线；可伸缩弹性单元两个端点的距离小于其内数据线的长度。

所述可伸缩弹性单元的主体呈V型或U型或W型或Ω型；在可伸缩弹性单元的折弯处设有弹性加固胶。

实施例五

一种生物电传感装置，所述生物电传感装置包括两个内嵌数据线的可伸缩传导机构、固定框架，两个可伸缩传导机构分别设置于固定框架内。

所述传导机构包括若干可伸缩弹性单元、设置于部分或全部可伸缩弹性单元的柔性电路板；各可伸缩弹性单元依次串接。

所述可伸缩弹性单元包括弹性材料层，弹性材料层内嵌入数据线；可伸缩弹性单元两个端点的距离小于其内数据线的长度。

综上所述，本实用新型提出的内嵌数据线的可伸缩传导机构、生物电传感装置，可根据需要调节数据线的有效长度，佩戴时可以紧贴手臂或其他部位。
