床单元以及包括这种床单元的核磁共振成像系统的制作方法

本实用新型涉及核磁共振成像系统，尤其涉及一种用于核磁共振成像系统的床单元。

背景技术：

核磁共振成像系统由于其图像清晰度高、能进行多方位薄层扫描、对疑难病症的高确诊率以及对人体无痛苦和无损伤等特点而被广泛使用。在需要对病人进行扫描时，病人通常需要躺在床单元的床板上并且在病人身体上固定选定的线圈单元，然后将床单元的床板连同躺在床板上的病人一起送入磁体系统限定的孔腔中进行扫描。

现有的床单元通常包括基座、固定地支撑在基座上的支架、以及可相对于支架移动地支撑在支架上的床板，其中，床板的底部安装有固定的刚性齿条，通过安装在支架上的电动机的输出轴上的齿轮驱动齿条，可以使得床板相对于支架移动，以便将床板连同躺在床板上的病人一起送入磁体系统限定的孔腔中进行扫描或从孔腔中移出。在对病人进行扫描时，有时只需要病人身体的一部分被送入磁体系统限定的孔腔中，有时则需要将病人身体尽可能多地送入磁体系统限定的孔腔中。例如，在对病人整个身体进行扫描的全行程模式中，则需要将病人身体尽可能多地送入磁体系统限定的孔腔中。但是，刚性齿条限制了床板相对于支架移动的距离，即，床板相对于支架移动的最大距离也不会超过支架的长度，这也就限制了病人身体被送入磁体系统限定的孔腔中的深度，因而会或多或少地影响成像质量。

因此，需要对现有技术中的用于核磁共振成像系统的床单元进行改进。

技术实现要素：

本实用新型的一个目的是要克服上述现有技术中的至少一种缺陷，提供一种用于核磁共振成像系统的床单元，这种床单元能够将病人更深地送入磁体系统限定的孔腔中以提高成像质量。

根据本实用新型的一个方面，提供一种用于核磁共振成像系统的床单元，所述床单元包括：

可移动的基座；

固定地支撑在所述基座上的支架；

可移动地支撑在所述支架上的床板；

固定地安装在所述床板的底侧的刚性齿条；以及

设置在安装于所述支架上的电动机的输出轴上并且能够与所述刚性齿条啮合的齿轮；

其特征在于，所述床单元还包括能够与所述齿轮啮合的柔性齿条，所述柔性齿条的一个端部与所述刚性齿条连接，所述柔性齿条的另一个端部与所述刚性齿条相对地被固定到所述支架上。通过设置柔性齿条，可以将床板推入到核磁共振成像系统的磁体系统限定的孔腔内更深的位置，以提高核磁共振成像系统的成像质量。

优选地，所述柔性齿条包括可枢转地连接在一起的多个齿节，每个所述齿节上形成有多个齿。这样，每个齿节可以是刚性的，但相互枢转连接在一起的多个齿节构成的整个齿条是可弯曲的，即，是柔性的。

优选地，每个所述齿节至少包括第一侧部、与所述第一侧部垂直地相互连接的第二侧部和第三侧部，所述多个齿形成在所述第一侧部上。通过几个侧部限定成的齿节重量轻，材料用量少。

优选地，所述第二侧部和所述第三侧部的一端上形成有通孔、以及所述第二侧部和所述第三侧部的另一端上形成有圆柱形突起，所述柔性齿条上的相邻齿节中的一个上的圆柱形突起被插入到相邻齿节中的另一个上的对应的通孔中。通过这种结构，可以很容易地将单个齿节组装成柔性齿条。

优选地，每个所述齿节一端的最外侧齿形成有一个缺口，每个所述齿节另一端的最外侧齿形成与所述缺口尺寸相对应的齿部，所述柔性齿条上的相邻齿节中的一个上的齿部插入到相邻齿节中的另一个上的缺口中构成一个完整的齿。这样，可以确保在与齿轮啮合时能够从一个齿节平稳地过渡到另一个齿节。

优选地，每个所述齿节包括第一侧部、与所述第一侧部垂直地相互连接的第二侧部和第三侧部，所述第一侧部、所述第二侧部和所述第三侧部形成凹腔，所述柔性齿条的所述多个齿节的所述凹腔限定了用于容纳线缆的通道。这种用于容纳线缆的通道可以保护线缆免受损坏。

优选地，每个所述齿节的底侧设置有万向轮。万向轮有助于齿轮驱动柔性齿条移动。

优选地，在所述柔性齿条与所述齿轮相反的一侧设置有位于所述支架上的阻挡装置，以防止所述柔性齿条与所述齿轮脱离啮合；和/或在所述支架上形成有用于容纳所述柔性齿条的凹槽。这样，可以确保柔性齿条与齿轮的啮合。

根据本实用新型的另一个方面，提供一种核磁共振成像系统，其特征在于，所述核磁共振成像系统包括如上所述的用于核磁共振成像系统的床单元。

优选地，所述核磁共振成像系统的磁体系统限定的孔腔中设置有用于支撑所述床板的平台，所述平台上形成有用于防止所述柔性齿条弯曲变形的限位装置。通过防止所述柔性齿条弯曲变形，可以确保柔性齿条驱动床板移动。

根据本实用新型的用于核磁共振成像系统的床单元，可以在不对支架和床板作任何改动的情况下，通过电动机的输出轴上的齿轮驱动柔性齿条，使得床板被推入到孔腔内更深的位置，以提高核磁共振成像系统的成像质量。

附图说明

图1以示意立体图显示了根据本实用新型优选实施例的用于核磁共振成像系统的床单元，其中床单元被移动到核磁共振成像系统的磁体系统限定的孔腔前；

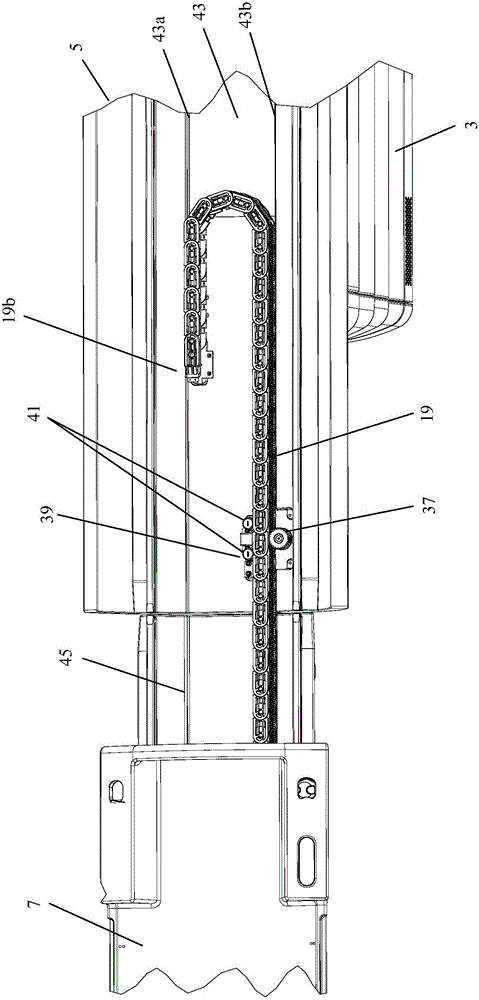

图2以局部示意立体图显示了根据本实用新型优选实施例的用于核磁共振成像系统的床单元，其中床单元的床板移离了支架以显示柔性齿条；

图3是根据本实用新型优选实施例的用于核磁共振成像系统的床单元的床板的仰视图；

图4以立体示意图显示了根据本实用新型优选实施例的床单元的柔性齿条的齿节；

图5是图4所示齿节从另一侧看的立体图；

图6是图5所示齿节装上线缆夹之后的立体图；

图7以局部立体图显示了根据本实用新型优选实施例的床单元的柔性齿条，其中线缆被安装在柔性齿条中；

图8以局部立体图显示了根据本实用新型优选实施例的床单元的柔性齿条的另一侧，其中线缆被安装在柔性齿条中；以及

图9以示意立体图显示了根据本实用新型优选实施例的用于核磁共振成像系统的床单元，其中床单元被送入到核磁共振成像系统的磁体系统限定的孔腔中。

具体实施方式

下面结合示例详细描述本发明的优选实施例。本领域技术人员应理解的是，这些示例性实施例并不意味着对本发明形成任何限制。

图1以示意立体图显示了根据本实用新型优选实施例的用于核磁共振成像系统的床单元，其中床单元被移动到核磁共振成像系统的磁体系统限定的孔腔前。如图1所示，用于核磁共振成像系统的床单元1包括可移动的基座3、固定地支撑在基座3上的支架5、以及可移动地支撑在支架5上的床板7。基座3的底部通常安装有轮子(未显示)以便将床单元1移动到核磁共振成像系统的磁体系统9限定的孔腔11前。

图2以局部示意立体图显示了根据本实用新型优选实施例的用于核磁共振成像系统的床单元，其中床单元的床板移离了支架以显示柔性齿条。为了简化起见，图2中没有显示整个磁体系统。图3是根据本实用新型优选实施例的用于核磁共振成像系统的床单元的床板的仰视图。如图2和3所示，床板7的底侧固定地安装有刚性齿条13、多个滚轮15、以及用于保持线缆和/或管道的装置17。与现有技术不同，根据本实用新型优选实施例的用于核磁共振成像系统的床单元1还包括柔性齿条19，柔性齿条19的一个端部19a与刚性齿条13连接，柔性齿条19的另一个端部19b与刚性齿条13相对地被固定到支架5上，使得当床板7位于支架5上时，刚性齿条13与柔性齿条19形成大体U形的形状。正如本领域所公知的，刚性齿条13和柔性齿条19优选地是由诸如塑料的非金属材料制成。

根据本实用新型优选实施例的床单元的柔性齿条19包括多个齿节21。图4以立体示意图显示了根据本实用新型优选实施例的床单元的柔性齿条的齿节，图5是图4所示齿节从另一侧看的立体图。如图4和5所示，每个齿节21包括形成在第一侧部21a上的多个齿23、形成在与第一侧部21a大体垂直地相互连接的第二侧部21b和第三侧部21c的一端上的通孔25、以及形成在第二侧部21b和第三侧部21c的另一端上的圆柱形突起27(图4中第三侧部21c的另一端上的圆柱形突起27是不可见的，图5中第二侧部21b的另一端上的圆柱形突起27是不可见的)。

组装多个齿节时，一个齿节21上的圆柱形突起27插入相邻齿节21上对应的通孔25中，就组成了最终的柔性齿条19。为了便于相邻齿节的组装，每个齿节21上圆柱形突起27所在的端部的厚度略微小于通孔25所在的端部的厚度。此外，为了便于一个齿节21上的圆柱形突起27插入相邻齿节21上对应的通孔25中，每个圆柱形突起27可以形成有朝向端部外侧倾斜的斜面27a。为了有助于组装在一起的相邻齿节能够相互枢转，第二侧部21b和第三侧部21c的两个端部优选地形成圆弧形。

在所示优选实施例中，每个齿节21大体由第一侧部21a以及与第一侧部21a大体垂直地相互连接的第二侧部21b和第三侧部21c组成，并且由第一侧部21a、第二侧部21b和第三侧部21c限定了凹腔21d。相互连接的多个齿节21的凹腔21d一起构成了用于容纳线缆的通道29。图6是图5所示齿节装上线缆夹之后的立体图。如图6所示，每个齿节21的凹腔21d中可以安装有线缆夹31，以便将各种线缆保持在由多个齿节21的凹腔21d构成的用于容纳线缆的通道29中。图7以局部立体图显示了根据本实用新型优选实施例的床单元的柔性齿条，其中线缆被安装在柔性齿条中。图8以局部立体图显示了根据本实用新型优选实施例的床单元的柔性齿条的另一侧，其中线缆被安装在柔性齿条中。如图7和8所示，线缆33通过线缆夹31被保持在柔性齿条19的用于容纳线缆的通道29中，使得线缆33能够随着柔性齿条19一起移动。如图6所示，还可以在每个齿节21的底部，即，第三侧部21c的底侧设置有万向轮35，以有助于柔性齿条19在支架5上的移动。

尽管在以上优选实施例中，每个齿节21被显示为只由第一侧部21a、第二侧部21b和第三侧部21c限定而成，但应理解的是，每个齿节21可以由更多个侧部例如四个、五个直至六个侧部限定而成，只要相邻齿节可以相互枢转地连接。相邻齿节之间也可以其它相互连接，例如类似自行车链条一样通过单独的枢转销相互连接。尽管每个齿节21被显示为形成有凹腔21d，但是形成为实心的也是可行的。可选的是，在实心的齿节21上也可以形成有用于构成用于容纳线缆的通道的穿孔。

如图2所示，根据本实用新型优选实施例的用于核磁共振成像系统的床单元1还包括设置在安装于支架5上的电动机(图中是不可见的)的输出轴上的齿轮37，齿轮37与刚性齿条13或柔性齿条19啮合。当电动机转动时，通过与刚性齿条13或柔性齿条19啮合的齿轮37可以驱动刚性齿条13或柔性齿条19移动，进而带动床板7移动。由于刚性齿条13被固定地安装到床板7上，但柔性齿条19只是连接到刚性齿条13上而并没有与床板7连接，为了防止柔性齿条19与齿轮37啮合时发生弯曲而脱离啮合，可以在柔性齿条19与齿轮37相反的一侧设置有位于支架5上的阻挡装置39。在所示优选实施例中，阻挡装置39是一对限位轮41。此外，为了防止在齿轮37驱动柔性齿条19来回移动的过程中柔性齿条19移位而影响与齿轮37的啮合，可以在支架5上形成凹槽43，凹槽43的两个侧壁对柔性齿条19的移位起到限制作用，使得柔性齿条19在移动过程中总是大体保持U形形状。同样，在核磁共振成像系统的磁体系统9限定的孔腔11中用于支撑床板的平台45上也形成有用于防止柔性齿条19弯曲变形的限位壁和/或限位筋47。

为了确保相邻齿节21组装在一起时，相邻齿节21中前一齿节上的最后一个齿23与后一齿节上的第一个齿23能够与齿轮37平稳地啮合，优选地使每个齿节21一端的最外侧齿形成一个缺口49，同时使每个齿节21另一端的最外侧齿形成与缺口49尺寸相对应的齿部51。这样，当相邻齿节21组装在一起时，一个齿节21上的齿部51刚好插入相邻齿节21上的缺口49中构成一个完整的齿，而且在齿轮37与齿部51啮合时缺口49周围的部分能够对齿部51起到支撑作用。

图9以示意立体图显示了根据本实用新型优选实施例的用于核磁共振成像系统的床单元，其中床单元被送入到核磁共振成像系统的磁体系统限定的孔腔中。为了简化起见，在图9中没有显示躺在床板上的病人。当在病人身体上固定好选定的线圈单元之后，将床单元移动到核磁共振成像系统的磁体系统9限定的孔腔11前方，并且使床单元1的床板7与磁体系统9限定的孔腔11中用于支撑床板7的平台45对准。随后，打开开关使电动机转动，电动机的输出轴上的齿轮37驱动刚性齿条13以带动床板7向着孔腔11内移动。当齿轮37脱离了与刚性齿条13的啮合之后，齿轮37继续与柔性齿条19啮合，从而推动床板7继续向着孔腔11内更深地移动，直至床板7到达所需位置。

如图3所示，在床板7还没有向着孔腔11移动时，柔性齿条19的大部分大体上与刚性齿条13平行地设置；而如图9所示，当床板7移动到孔腔11中时柔性齿条19的大部分大体上与刚性齿条13成直线地设置。这样，就可以在不对支架5和床板7作任何改动的情况下，通过电动机的输出轴上的齿轮37驱动柔性齿条19，使得床板7被推入到孔腔11内更深的位置，以提高核磁共振成像系统的成像质量。在这个过程中，保持在柔性齿条19内的线缆33随着柔性齿条19一起移动，柔性齿条19对线缆33也起到保护作用。

尽管已经结合本实用新型优选实施例对本实用新型进行了详细描述，但应当理解的是，这种详细描述仅是用于解释本实用新型而不构成对本实用新型的限制。在本申请中，柔性齿条既意味着每个齿节是刚性的，但可枢转地连接在一起的多个刚性齿节使得最终形成的齿条是柔性齿条，也意味着整个齿条的每个部分也可以是柔性的。因此，尽管在本实用新型优选实施例中，柔性齿条是由带有齿的多个齿节可枢转地连接在一起构成的，应理解的是，柔性齿条也可以由带有齿的完整柔性条构成。本实用新型的范围由权利要求限定的技术方案来确定。
