输液包装用组合贴膜盖的制作方法

本实用新型涉及医药包装技术领域，特别涉及一种输液包装用组合贴膜盖。

背景技术：

在临床医疗中，常给病人输液或者通过静脉滴注直接将药物注入体内，所以需要药液包装容器。药液包装容器的盖子需要很好的密封性能，并且要能做到防止渗漏，传统产品一般采用圆形胶塞，结构配合不够紧密，容易发生侧漏和渗漏，比如药液会因为穿刺渗漏到盖体和瓶头之间，而且常规的胶塞在穿刺时会出现跑位移动的现象，会导致穿刺后胶塞的侧边容易出现渗漏的现象。市场通用胶塞在与BFS瓶头配合时会变形出现间隙，穿刺后药液会随着针的侧面渗漏到瓶盖内，在胶塞和盖体头部之间会残存较大量的药液，造成药液浪费。

技术实现要素：

本实用新型需要解决的技术问题是现有的贴膜盖胶塞在穿刺时容易变形移位，出现间隙，导致贴膜盖渗漏。

为解决上述技术问题，本实用新型提供了一种输液包装用组合贴膜盖，包括盖体、安装在盖体内部的胶塞和安装在所述胶塞下方的扣合压片，盖体为一体式结构，在盖体的顶部中间开有两个对称设置的孔，扣合压片固定在盖体内侧中间部位，并且在所述胶塞旁边的盖体内侧向下设置有一圈突出环，扣合压片通过该突出环焊接固定在盖体内侧，在胶塞的上表面对称设置有两个凹陷部，在胶塞的下表面相对应的位置也对称设置有两个凹陷部，并且在所述扣合压片上与胶塞下表面凹陷部相对应的位置分别设置有通孔，盖体顶部孔的位置与胶塞上表面的两个凹陷部相对应，并且其尺寸大于胶塞上表面凹陷部的尺寸，扣合压片上通孔的尺寸大于胶塞下表面凹陷部的尺寸，在胶塞上还设置有防变形卡座，所述防变形卡座对称设置在胶塞上表面的凹陷部外侧，靠近盖体上孔的边缘位置，在胶塞的下表面也设置有防变形卡座，所述防变形卡座对称设置在胶塞下表面的凹陷部外侧，靠近扣合压片上通孔的边缘位置。本实用新型的输液包装用组合贴膜盖，胶塞设置在盖体顶部与扣合压片之间，并且扣合压片通过突出环焊接固定在盖体内部，设置一圈突出环，可以使焊接效果更好，更加牢固，胶塞上设置凹陷部可以减小胶塞穿刺部位的厚度，方便穿刺，另外在胶塞上设置防变形卡座，可以最大限度的放置胶塞在穿刺过程中的变形移位，避免胶塞出现间隙，导致渗漏。

进一步的，在盖体的顶部下方设置有一圈卡住部，所述卡住部位于两个孔的外侧，在胶塞上表面相对应的位置设置有一圈卡住凹陷部，在扣合压片的上表面也设置有一圈卡住部，所述卡住部位于两个通孔的外侧，在胶塞下表面相对应的位置设置有一圈卡住凹陷部；在扣合压片的下表面也设置有一圈卡住部，所述卡住部的位置与扣合压片上表面的一圈卡住部位置相对应，所述卡住部的截面形状为三角形或者等腰梯形。胶塞与盖体以及胶塞与扣合压片之间的定位通过卡住部和与其相适应的卡住凹陷部，可以更加稳定胶塞的位置，防止胶塞与盖体之间以及胶塞与扣合压片之间移动错位，在扣合压片的下方还设置有一圈卡住部用于与下方的瓶头位置进行固定，结构简单实用，卡位效果好。

优选的，防变形卡座设置为条状或者圆弧状，所述防变形卡座的截面设置为三角形或者等腰梯形。防变形卡座可以设置为条状，上表面的与盖体上的孔边缘相切，下表面的与扣合压片上通孔的边缘相切，或者设置为圆弧状，上表面的与盖体上的孔的圆弧相适配，下表面的与扣合压片上通孔的圆弧相适配，防变形卡座的设置可以有效的放置胶塞在穿刺过程中的变形。

进一步的改进在于，在盖体上方设置有圆形凸起或者矩形并且四个角圆弧形过渡的凸起，胶塞安装在该凸起内部，在凸起顶部上方设置有封口膜，封口膜上设置有两段对称的向外延伸的侧翼。凸起的面积小于下方盖体的面积，可以减小胶塞的大小，更好的防止胶塞的移动变形。

本实用新型的输液包装用组合贴膜盖，整个结构的设置可以起到方便穿刺，落屑少而且密封效果好的作用，胶塞的上下表面相对应的位置均设置凹陷部，可以减少胶塞穿刺部位的厚度，并且其下方的支撑隔层在相应位置设置为通孔，更加方便了穿刺，胶塞与盖体以及胶塞与扣合压片之间的定位结构稳定，定位效果好，而且还在胶塞的上下表面增设了防变形卡座，进一步防止胶塞在穿刺过程中的变形移位，整个结构设置合理，结构简单，定位以及防变形移位的效果俱佳。

附图说明

图1是本实用新型实施例一的主视图；

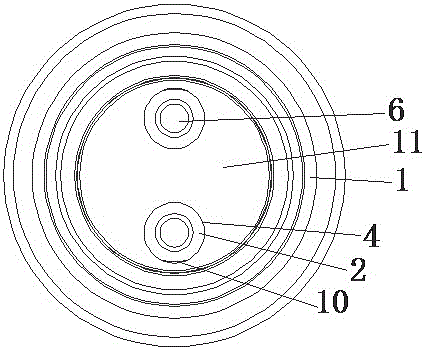

图2是本实用新型实施例一的俯视图；

图3是本实用新型实施例一的右视图；

图4是图1的A-A向剖视图；

图5是本实用新型实施例一的立体图；

图6是本实用新型实施例二的主视图；

图7是本实用新型实施例二的俯视图；

图8是本实用新型实施例二的右视图；

图9是图6的A-A向剖视图；

图10是本实用新型实施例二的立体图；

其中，1-盖体，2-胶塞，3-扣合压片，4-孔，5-突出环，6-凹陷部，7-通孔，8-卡住部，9-卡住凹陷部，10-防变形卡座，11-凸起，12-封口膜，13-侧翼。

具体实施方式

下面结合附图详细说明本实用新型的优选技术方案。

如图所示，本实用新型的输液包装用组合贴膜盖，包括盖体1、安装在盖体1内部的胶塞2和安装在所述胶塞2下方的扣合压片3，盖体1为一体式结构，在盖体1的顶部中间开有两个对称设置的孔4，扣合压片3固定在盖体1内侧中间部位，并且在所述胶塞2旁边的盖体1内侧向下设置有一圈突出环5，扣合压片3通过该突出环5焊接固定在盖体1内侧，在胶塞2的上表面对称设置有两个凹陷部6，在胶塞2的下表面相对应的位置也对称设置有两个凹陷部6，并且在所述扣合压片3上与胶塞2下表面凹陷部6相对应的位置分别设置有通孔7，盖体1顶部孔的位置与胶塞2上表面的两个凹陷部6相对应，并且其尺寸大于胶塞2上表面凹陷部6的尺寸，扣合压片3上通孔7的尺寸大于胶塞2下表面凹陷部6的尺寸，在胶塞2上还设置有防变形卡座10，所述防变形卡座10对称设置在胶塞2上表面的凹陷部6外侧，靠近盖体1上孔4的边缘位置，在胶塞2的下表面也对称设置有防变形卡座10，所述防变形卡座10对称设置在胶塞2下表面的凹陷部6外侧，靠近扣合压片3上通孔7的边缘位置。进一步的，在盖体1的顶部下方设置有一圈卡住部8，所述卡住部8位于两个孔4的外侧，在胶塞2上表面相对应的位置设置有一圈卡住凹陷部9，在扣合压片3的上表面也设置有一圈卡住部8，所述卡住部8位于两个通孔7的外侧，在胶塞2下表面相对应的位置设置有一圈卡住凹陷部9；在扣合压片3的下表面也设置有一圈卡住部8，所述卡住部8的位置与扣合压片3上表面的一圈卡住部8位置相对应，所述卡住部8的截面形状为三角形或者等腰梯形。其中优选的，防变形卡座10设置为条状或者圆弧状，所述防变形卡座10的截面设置为三角形或者等腰梯形。

实施例一

另外在盖体上方设置有圆形凸起11，胶塞2安装在该凸起11内部，在凸起11顶部上方设置有封口膜12，封口膜12上设置有两段对称的向外延伸的侧翼13。

实施例二

另外在盖体上方设置有矩形并且四个角圆弧形过渡的凸起11，胶塞2安装在该凸起11内部，在凸起11顶部上方设置有封口膜12，封口膜12上设置有两段对称的向外延伸的侧翼13。

本实用新型的输液包装用组合贴膜盖，胶塞设置在盖体顶部与扣合压片之间，并且扣合压片通过突出环焊接固定在盖体内部，设置一圈突出环，可以使焊接效果更好，更加牢固，胶塞上设置凹陷部可以减小胶塞穿刺部位的厚度，方便穿刺，另外在胶塞上设置防变形卡座，可以最大限度的放置胶塞在穿刺过程中的变形移位，避免胶塞出现间隙，导致渗漏。

胶塞与盖体以及胶塞与扣合压片之间的定位通过卡住部和与其相适应的卡住凹陷部，可以更加稳定胶塞的位置，防止胶塞与盖体之间以及胶塞与扣合压片之间移动错位，在扣合压片的下方还设置有一圈卡住部用于与下方的瓶头位置进行固定，结构简单实用，卡位效果好。

防变形卡座可以设置为条状，上表面的与盖体上的孔边缘相切，下表面的与扣合压片上通孔的边缘相切，或者设置为圆弧状，上表面的与盖体上的孔的圆弧相适配，下表面的与扣合压片上通孔的圆弧相适配，防变形卡座的设置可以有效的放置胶塞在穿刺过程中的变形。

凸起的面积小于下方盖体的面积，可以减小胶塞的大小，更好的防止胶塞的移动变形。

本实用新型的输液包装用组合贴膜盖，整个结构的设置可以起到方便穿刺，落屑少而且密封效果好的作用，胶塞的上下表面相对应的位置均设置凹陷部，可以减少胶塞穿刺部位的厚度，并且其下方的支撑隔层在相应位置设置为通孔，更加方便了穿刺，胶塞与盖体以及胶塞与扣合压片之间的定位结构稳定，定位效果好，而且还在胶塞的上下表面增设了防变形卡座，进一步防止胶塞在穿刺过程中的变形移位，整个结构设置合理，结构简单，定位以及防变形移位的效果俱佳。
